含萘二磺酸类配体单核Cd(II)配合物传感器对Fe3+的高选择性检测

doi:10.7503/cjcu20260062

摘要/Abstract

摘要：

在溶剂热条件下, 以四水合硝酸镉为金属源, 1,5-萘二磺酸根(1,5-NDA^2-)和咪唑(Im)为主、辅配体, 合成了一个具有稳定荧光性质的新型镉配合物Cd(C₃H₄N₂)₄(C₁₀H₆O₆S₂)₂[简写为Cd(Im)₄(1,5-NDA)₂]. 采用X射线单晶衍射和热重分析对其进行了表征. X射线单晶衍射结果表明, 配合物晶体属于单斜晶系的C1c1空间群, 中心离子Cd(II)位于六配位畸变的八面体结构中; 热重分析结果表明, 配合物具有良好的热稳定性. 对 Cd(Im)₄(1,5-NDA)₂的荧光性能进行了考察, 固态荧光光谱显示配合物具有较好的荧光性, 其荧光发射主要来自配体的π-π^*跃迁. 采用含时密度泛函理论(TD-DFT)对配合物激发态下的轨道贡献进行了计算. 荧光猝灭实验结果表明, Fe³⁺对配合物的荧光强度具有明显的猝灭作用, 配合物对Fe³⁺的检出限为0.46 μmol/L. 采用多技术联用的方式推测了Fe³⁺对Cd(Im)₄(1,5-NDA)₂可能的荧光猝灭机理. 紫外-可见吸收测试结果表明, Fe³⁺与Cd(Im)₄(1,5-NDA)₂之间发生能量共振转移(FRET); 粉末X射线衍射、红外光谱、电感耦合等离子体质谱、能量色散光谱和X射线光电子能谱表征结果表明, Fe³⁺与Cd(Im)₄(1,5-NDA)₂上的N原子之间存在相互作用. 综上所述, Fe³⁺对Cd(Im)₄(1,5-NDA)₂的荧光猝灭机理为Fe³⁺与配合物之间的FRET及Fe³⁺与配合物上N原子发生相互作用的双路径协同猝灭.

关键词: 镉(II)配合物, 荧光传感, Fe³⁺, 猝灭机理

Abstract:

A new type of stable fluorescent cadmium complex， Cd（C₃H₄N₂）₄（C₁₀H₆O₆S₂）₂［abbreviated as Cd（Im）₄（1，5-NDA）₂］， was synthesized by solvothermal method using cadmium nitrate tetrahydrate as the metal source， 1，5-naphthalenedisulfonate（1，5-NDA^2-） and iImidazole（Im） as the main and auxiliary ligands. The compound was characterized by X-ray single crystal diffraction and thermogravimetric analysis. The X-ray single crystal diffraction results indicated that the compound belonged to the Monoclinic crystal system with the C1c1 space group， and the central ion Cd（II） was located in the distorted octahedral structure. The thermogravimetric analysis results proved that the compound had good thermal stability. The fluorescence properties of Cd（Im）₄（1，5-NDA）₂ were investigated. The solid-state fluorescence spectra showed that the compound had good fluorescence properties， and its fluorescence emission mainly came from the π-π^* transition of the ligands. The orbital contributions of the excited state of the complex were calculated using the time-dependent density functional theory（TD-DFT）. The fluorescence quenching experiments results indicated that Fe³⁺ had a significant quenching effect on the fluorescence intensity of the complex， and the detection limit of Fe³⁺ recognition by the complex was 0.46 μmol/L. By using the multi-technology combined approach， the possible fluorescence quenching mechanism of Fe³⁺ on Cd（Im）₄（1，5-NDA）₂ was speculated. The results of ultraviolet-visible absorption tests indicated that energy resonance transfer（FRET） occurred between Fe³⁺ and Cd（Im）₄（1，5-NDA）₂. The characterization results of powder X-ray diffraction， infrared spectroscopy， inductively coupled plasma mass spectrometry， energy dispersive spectroscopy and X-ray photoelectron spectroscopy showed that there were interactions between Fe³⁺ and N atoms on Cd（Im）₄（1，5-NDA）₂. In summary， the fluorescence quenching mechanism of Fe³⁺ on Cd（Im）₄（1，5-NDA）₂ is a dual-path cooperative quenching： FRET between Fe³⁺ and the complex and the interactions between Fe³⁺ and the N atoms on the complex.

Key words: Cadmium（II） complex, Fluorescence sensing, Fe³⁺, Quenching mechanism

中图分类号:

O614.121

TrendMD:

宋志国, 王鑫, 朱志慧, 徐一铭, 王敏. 含萘二磺酸类配体单核Cd(II)配合物传感器对Fe³⁺的高选择性检测. 高等学校化学学报, 2026, 47(8): 20260062.

SONG Zhiguo, WANG Xin, ZHU Zhihui, XU Yiminmg, WANG Min. Highly Selective Detection of Fe³⁺ by Mononuclear Cd（II） Complex Sensor Containing Naphthalene Disulfonic Acid Ligands. Chem. J. Chinese Universities, 2026, 47(8): 20260062.

图/表 19

Table 1 Crystallographic data for Cd(Im)4(1,5-NDA)2

Formula	C₂₂H₂₀CdN₈O₆S₂	μ/mm^-1	1.050
Formula weight	668.98	F（000）	1344
Temperature/K	296.15	Crystal size	0.24 mm×0.22 mm×0.20 mm
λ/nm	0.071073	Theta range/（°）	2.383—25.096
Crystal system	Monoclinic	Index ranges	-11 ≤ h ≤ 11
Space group	C1c1		-20 ≤ k ≤ 20
a/nm	0.98439（9）		-18 ≤ l ≤ 18
b/nm	1.70932（15）	D_c/（Mg·m^-3）	1.701
c/nm	1.57981（13）	Total reflections	27807
α/（°）	90	Unique reflections	4633
β/（°）	100.627（2）	Goodness⁃of⁃fit F²	1.089
γ/（°）	90	R₁， ωR₂^*	0.0212， 0.0521
V/nm³	2.6127（4）	R₁， ωR₂（all data）^*	0.0216， 0.0522
Z	4	CCDC No.	2348654

Table 2 Partial bond length(nm) and bond angle(°) of Cd(Im)4(1,5-NDA)2a

Bond	Experimental	Simulated ^b	Bond	Experimental	Simulated ^b
Cd1—O7	0.2456（3）	0.2462	O9—Cd1—O7	81.10（11）	82.46
Cd1—O9	0.2333（3）	0.2339	O9—Cd1—N4	162.45（12）	161.22
Cd1—N1	0.2265（3）	0.2312	N1—Cd1—N3	168.76（13）	167.07
Cd1—N3	0.2295（3）	0.2358	N1—Cd1—O9	85.14（12）	84.80
Cd1—N4	0.2345（4）	0.2398	N2—Cd1—O7	177.09（12）	176.53
Cd1—N2	0.2324（3）	0.2381	N2—Cd1—O9	100.23（13）	99.23

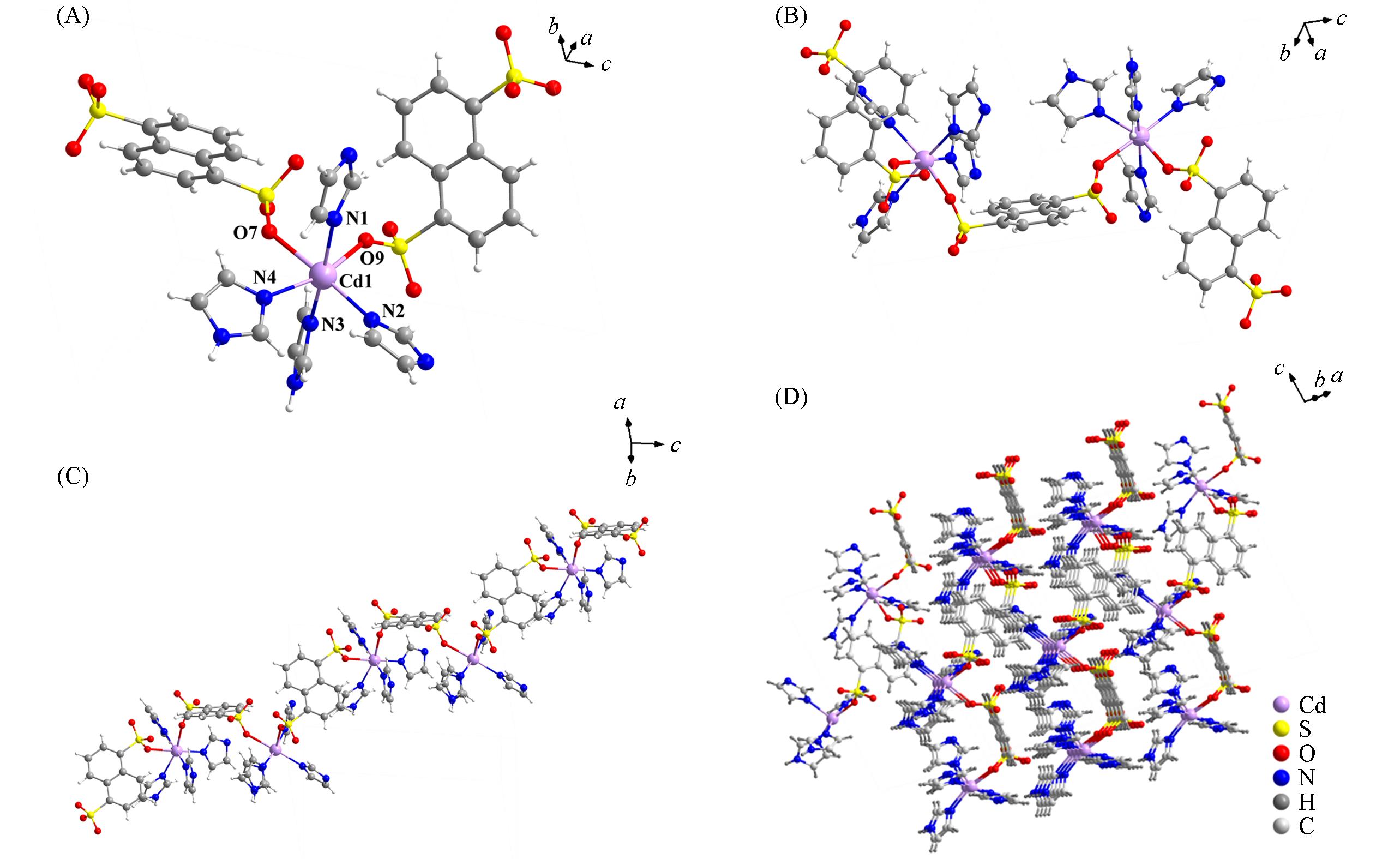

Fig.1 Asymmetric structural unit(A), adjacent molecule coordination mode(B), one⁃dimensional chain⁃like structure(C) and three⁃dimensional network structure(D) of Cd(Im)4(1,5⁃NDA)2

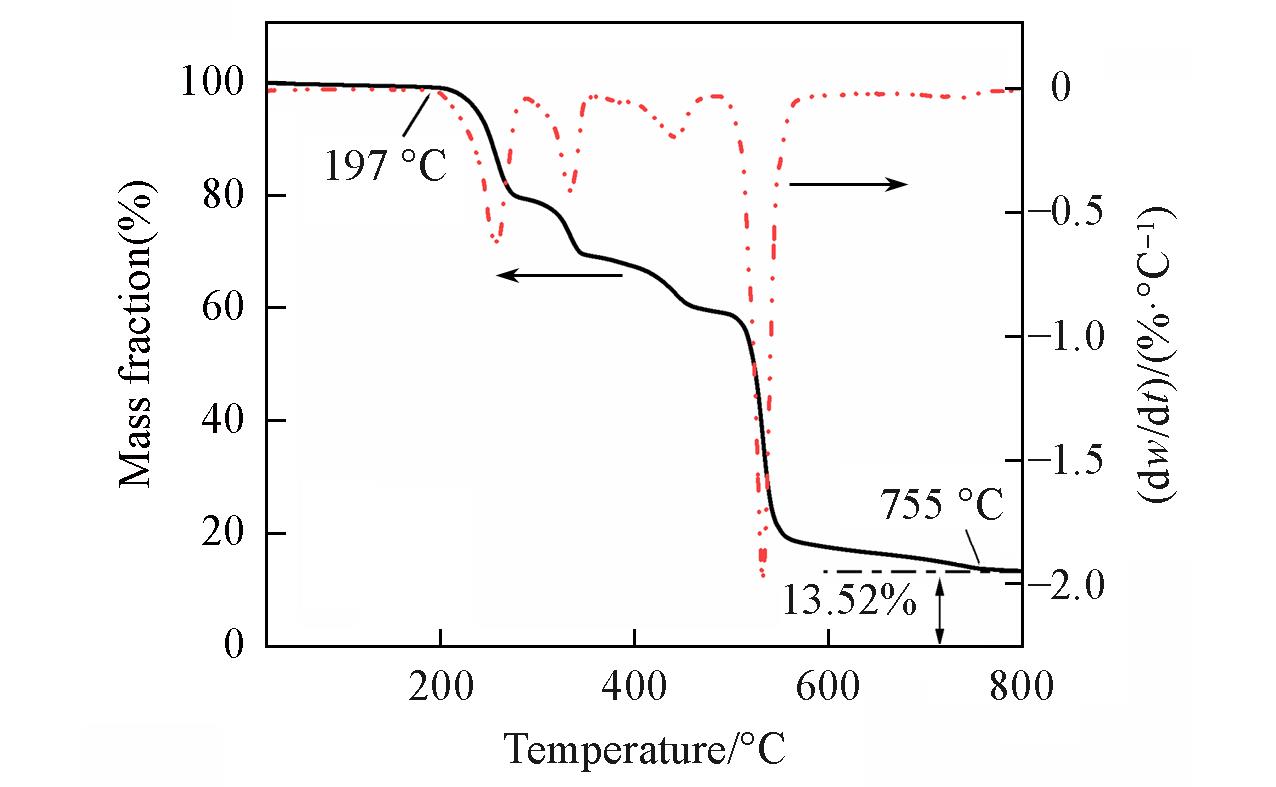

Fig.2 TG⁃DTG curves of Cd(Im)4(1,5⁃NDA)2

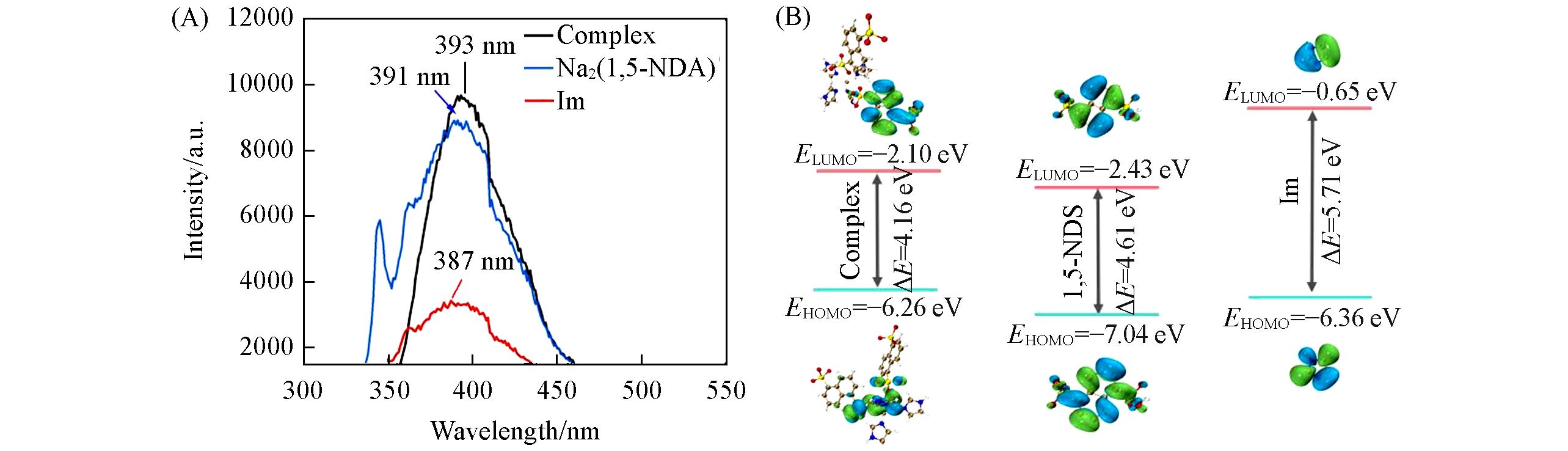

Fig.3 Solid⁃state fluorescence spectra(A) and frontier molecular orbitals(B) of Cd(Im)4(1,5⁃NDA)2 and its ligands

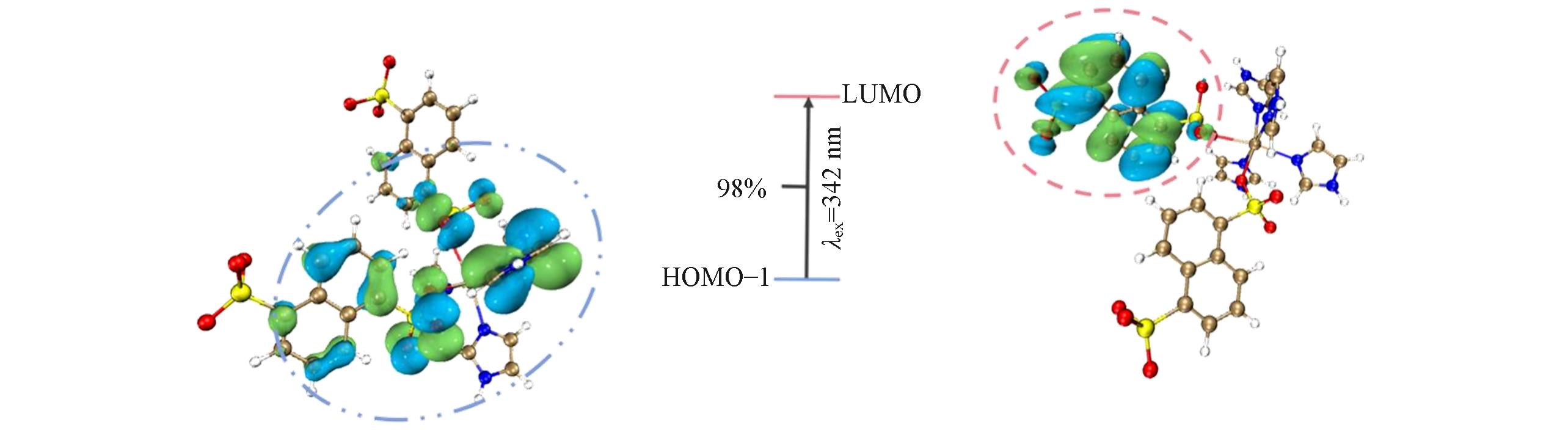

Fig.4 Main electronic transition of Cd(Im)4(1,5⁃NDA)2 corresponding to the molecular orbitals(λex=342 nm)

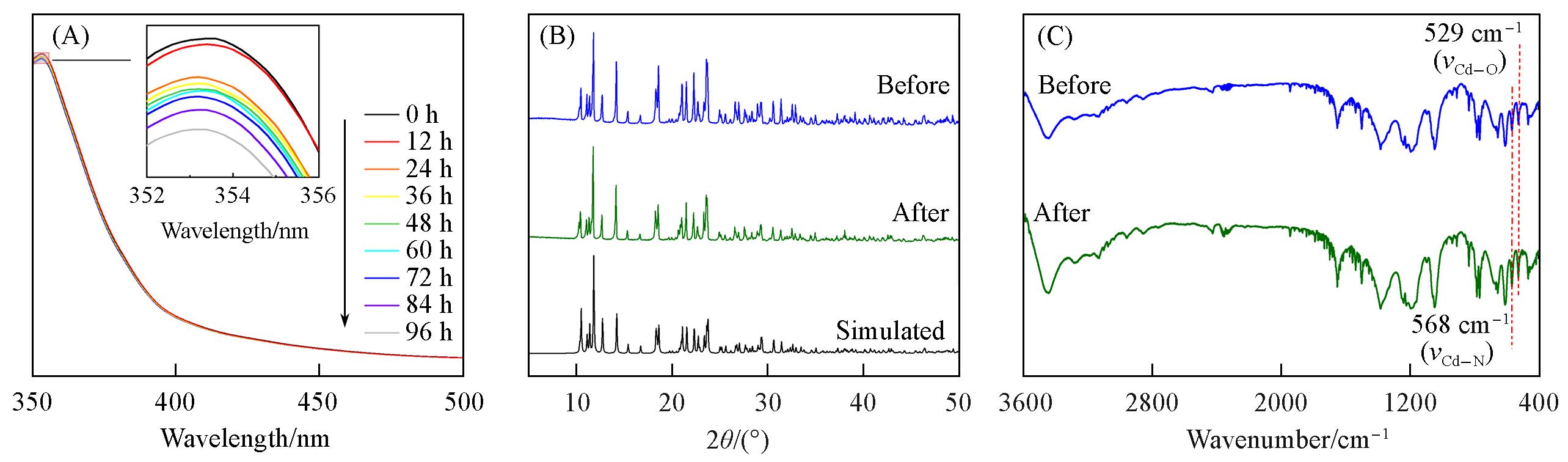

Fig.5 Fluorescence spectra of Cd(Im)4(1,5⁃NDA)2 in water(A) at different soaking times, powder X⁃ray diffraction patterns(B) and infrared spectra(C) before and after soaking for 96 h

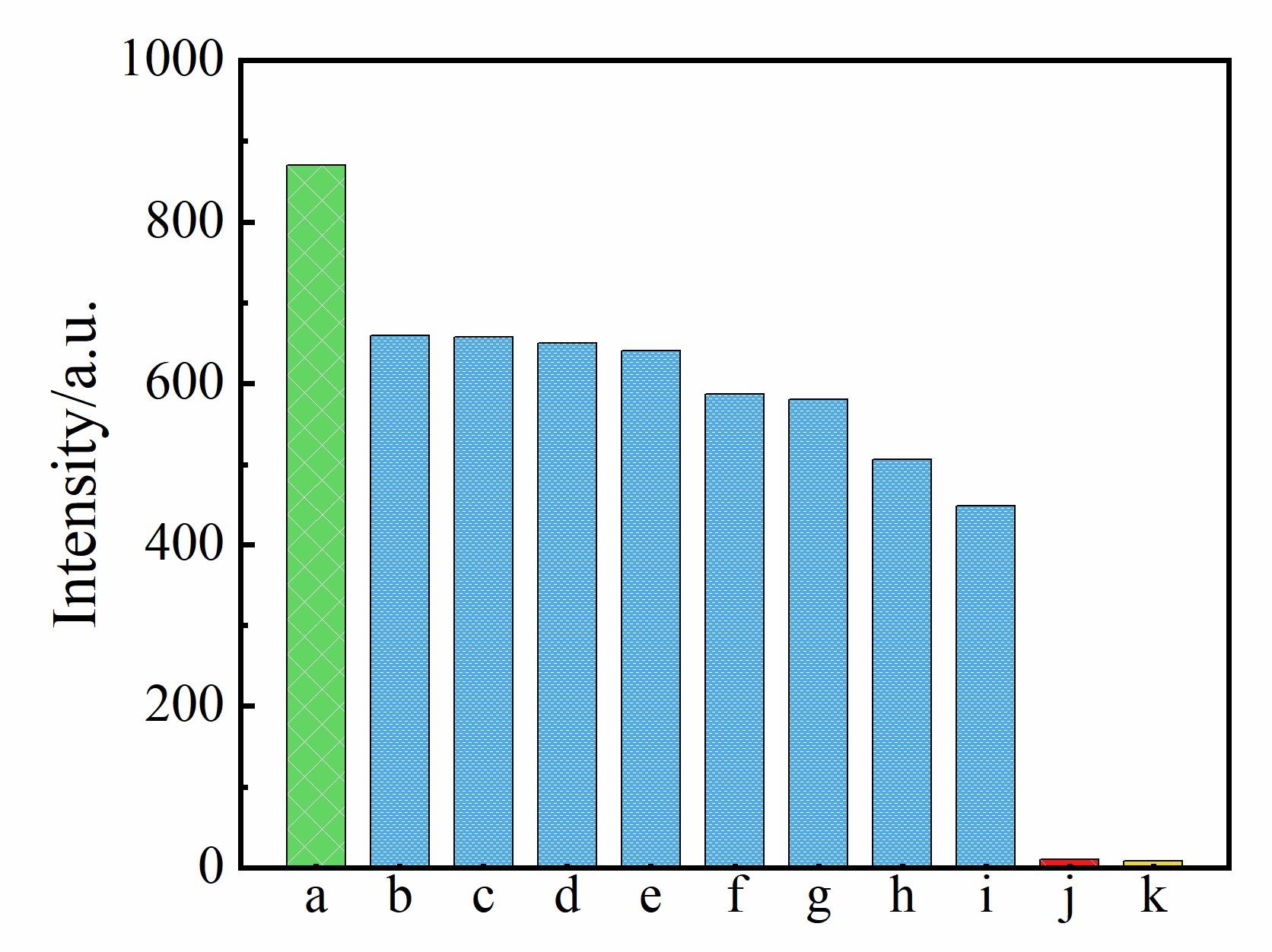

Fig.6 Recognition and interference⁃resistant experiment of Cd(Im)4(1,5⁃NDA)2 towards Fe3+a. Blank； b. blank+Na+； c. blank+Cd2+； d. blank+K+； e. blank+ Ba2+； f. blank+Co2+； g. blank+Ni2+； h. blank+Cu2+； i. blank+Fe2+； j. blank+Fe3+； k. mixed.

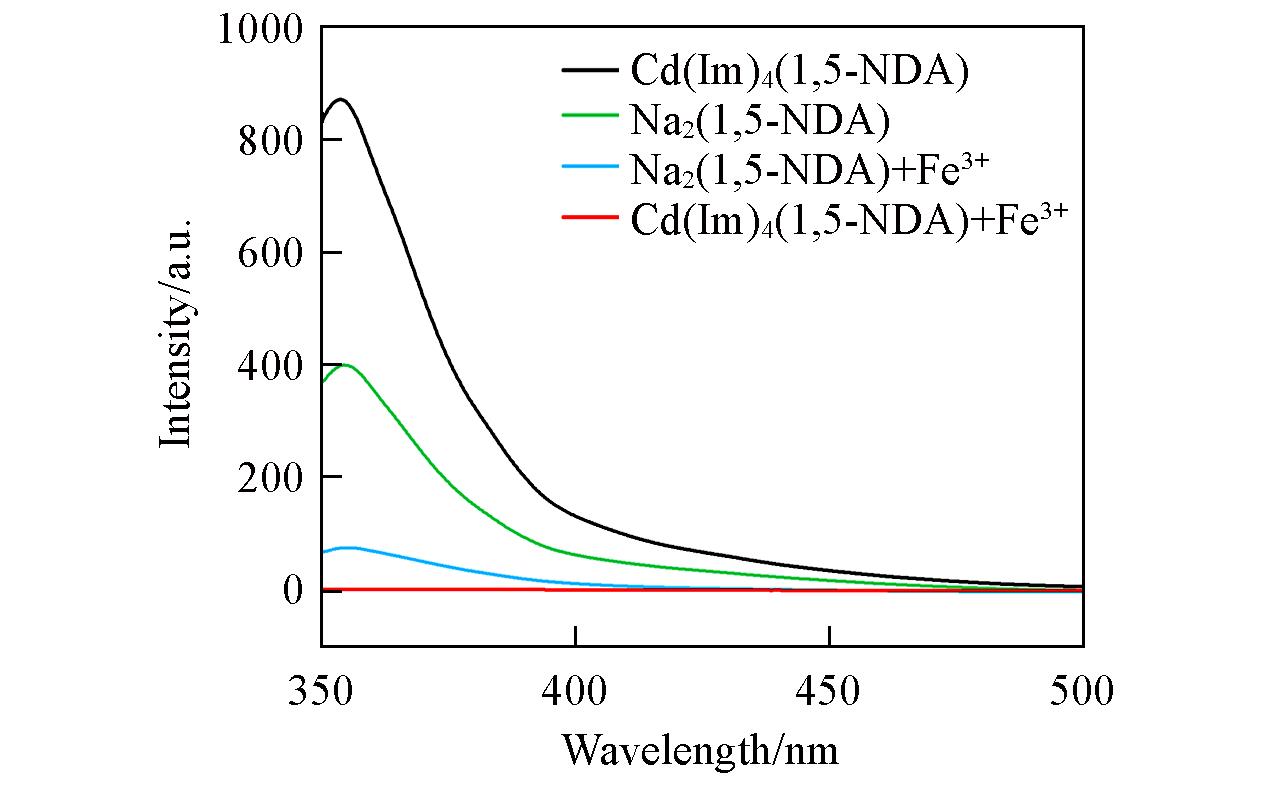

Fig.7 Fluorescence spectra of Cd(Im)4(1,5⁃NDA)2 andNa2(1,5⁃NDA) before and after the addition of Fe3+

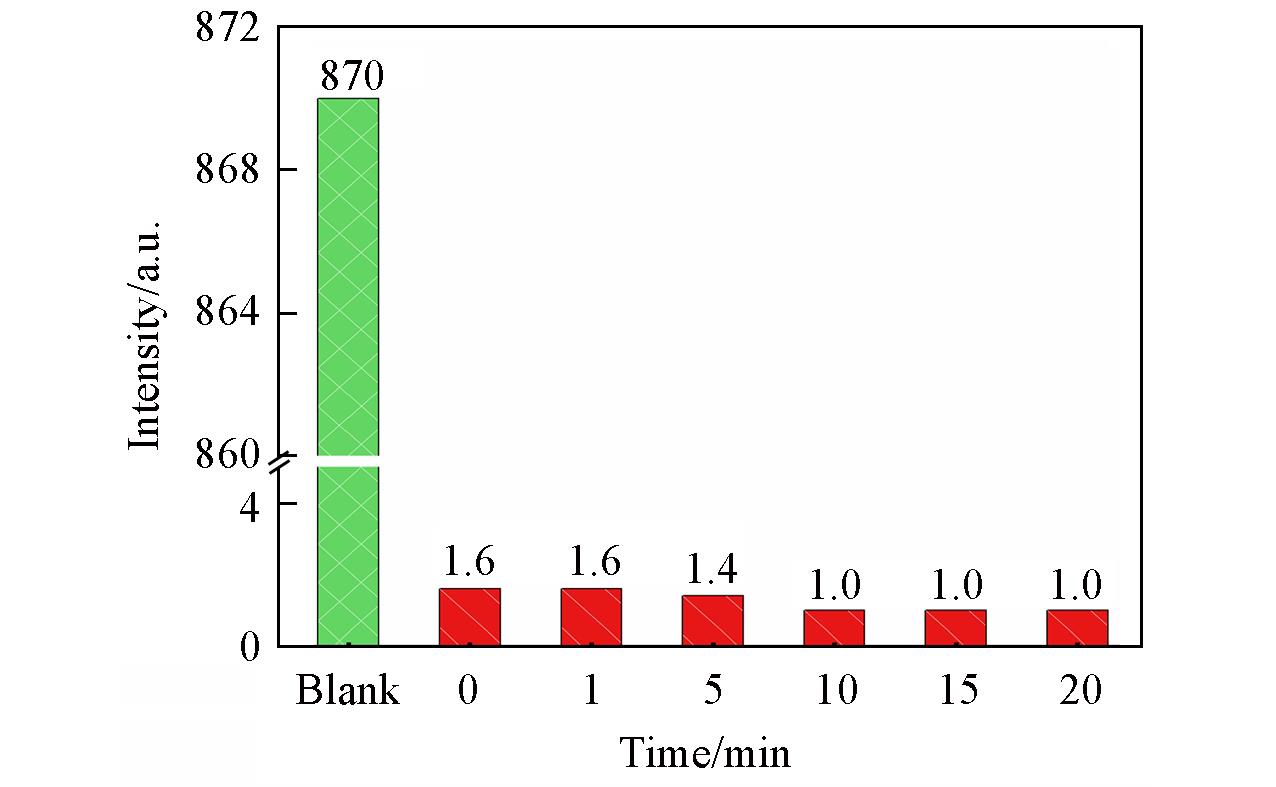

Fig.8 Fluorescence intensity of Cd(Im)4(1,5⁃NDA)2 at different contact times with Fe3+

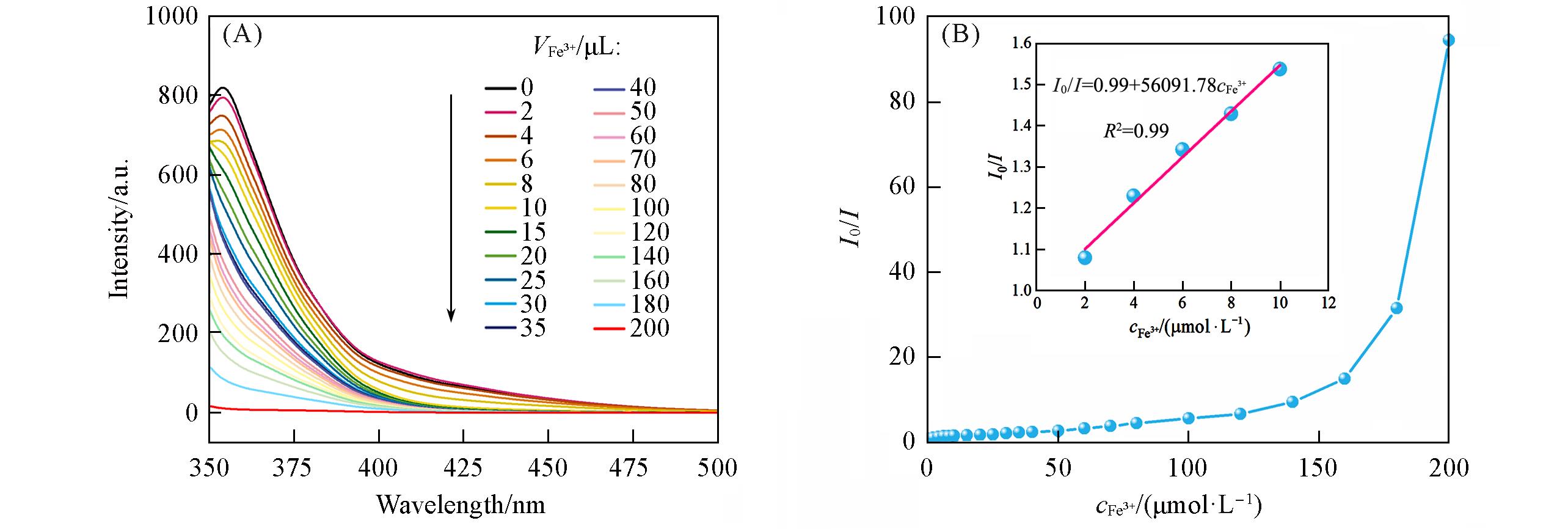

Fig.9 Fluorescence spectra of Cd(Im)4(1,5⁃NDA)2 with different volumes of 0.001 mol/L Fe3+ solution(A) andStem⁃Volmer curve(I0/I⁃cFe3+ plot) in the Cd(Im)4(1,5⁃NDA)2 suspension(B)The inset in （B） is the magnified view of the linear part of the Stem-Volmer curve at lower Fe3+ concentration.

Table 3 Comparison of LOD for Fe3+ detection using different fluorescent sensing materials

Fluorescent sensing material	LOD/（μmol·L^-1）	Ref.	Fluorescent sensing material	LOD/（μmol·L^-1）	Ref.
［CdL（H₂O）（NO₃）·H₂O］ _n	253	［44］	［Cd（LBIX）（HEA）］ _n	1.14	［10］
［Cd（HDCPN）（1，4⁃bib）0.5（H₂O）₂］ _n	132	［45］	［Cd₄（L）₄（1，4⁃bib）₄］·2DMA	0.65	［48］
［Zn₃Eu₂（TTHA）₂（H₂O）₆］·6HO	16.8	［46］	［Mn（na）₂（Dmbpy）（H₂O）］·Hna	0.52	［49］
［Zn₂（cptpy）（btc）（H₂O）］ _n	9.73	［47］	Cd（Im）₄（1，5⁃NDA）₂	0.46	This work

Table 4 Determination of Fe3+ in water samples

Water sample	$c F e 3 +$ added/（μmol·L^-1）	$c F e 3 +$ found/（μmol·L^-1）	Recovery（%）
Sea Water	2.00	2.07	103.50
	4.00	4.12	103.00
	8.00	8.15	101.88
Lake Water	2.00	2.04	102.00
	4.00	4.06	101.50
	8.00	8.11	101.38

Table 4 Determination of Fe3+ in water samples

Water sample	$c F e 3 +$ added/（μmol·L^-1）	$c F e 3 +$ found/（μmol·L^-1）	Recovery（%）
Sea Water	2.00	2.07	103.50
	4.00	4.12	103.00
	8.00	8.15	101.88
Lake Water	2.00	2.04	102.00
	4.00	4.06	101.50
	8.00	8.11	101.38

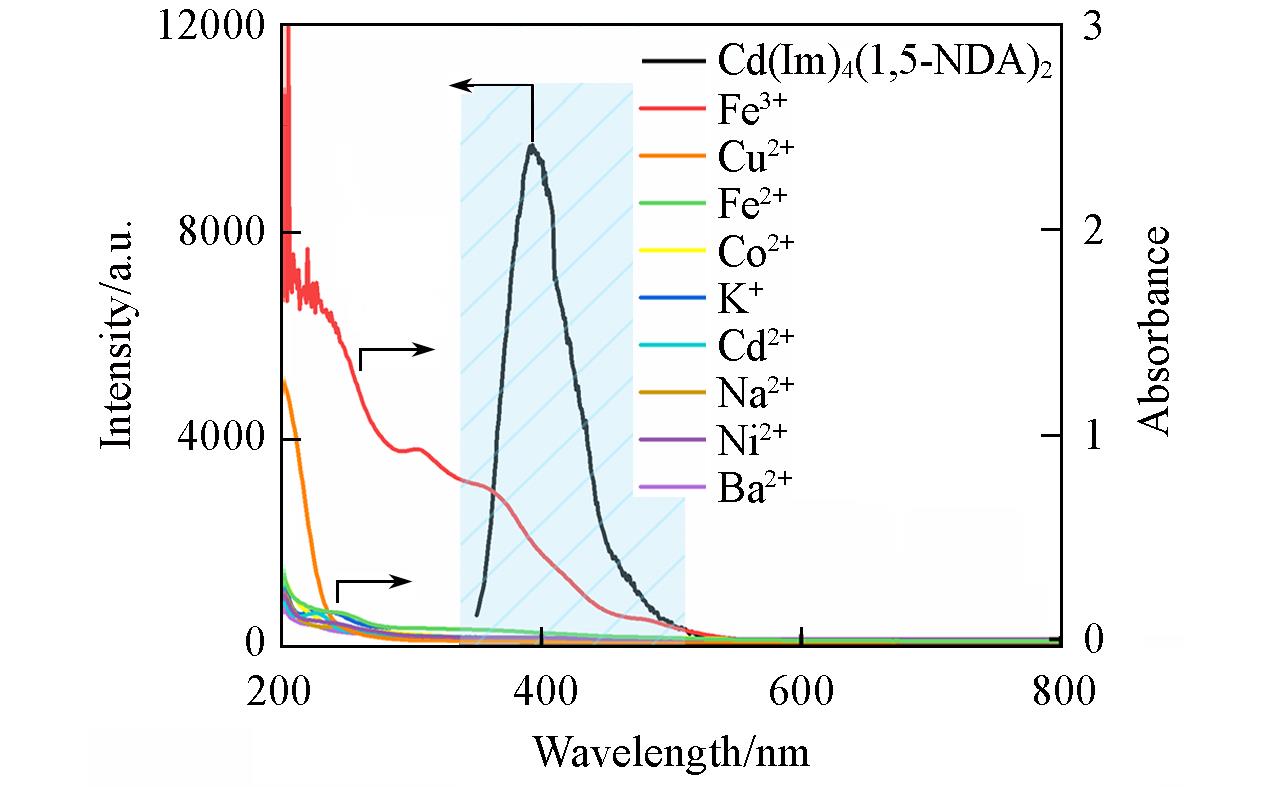

Fig.10 UV⁃Vis spectra of different metal ions and fluorescence excitation spectra of Cd(Im)4(1,5⁃NDA)2

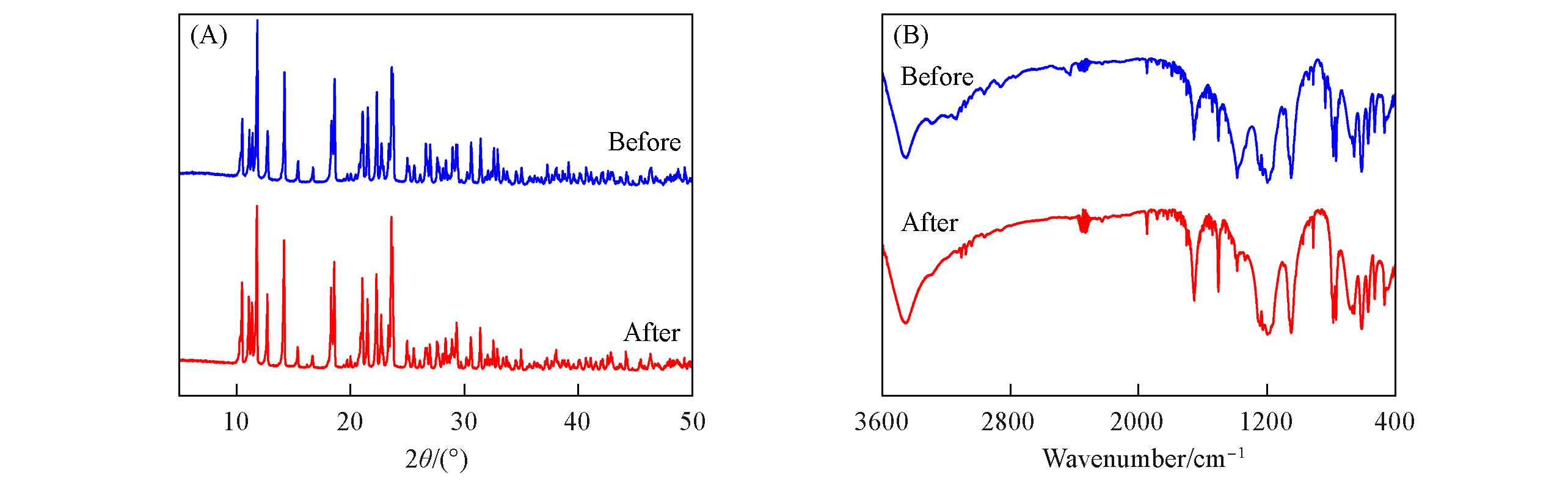

Fig.11 Powder X⁃ray diffraction patterns(A) and infrared spectra(B) of Cd(Im)4(1,5⁃NDA)2 before and after the fluorescence quenching experiment

Table 5 Concentrations of Cd2+ and Fe3+ in Sample I and Sample II

Sample	Entry	ICP test value of c（Cd²⁺）/（mg·L^-1）	Fe³⁺ added amount/（g·L^-1）	ICP test value of c（Fe³⁺）/（g·L^-1）
I	1	3.92	—	0
	2	3.94	—	0
	3	3.93	—	0
II	1	3.96	0.201	0.128
	2	4.05	0.201	0.137
	3	4.01	0.201	0.132

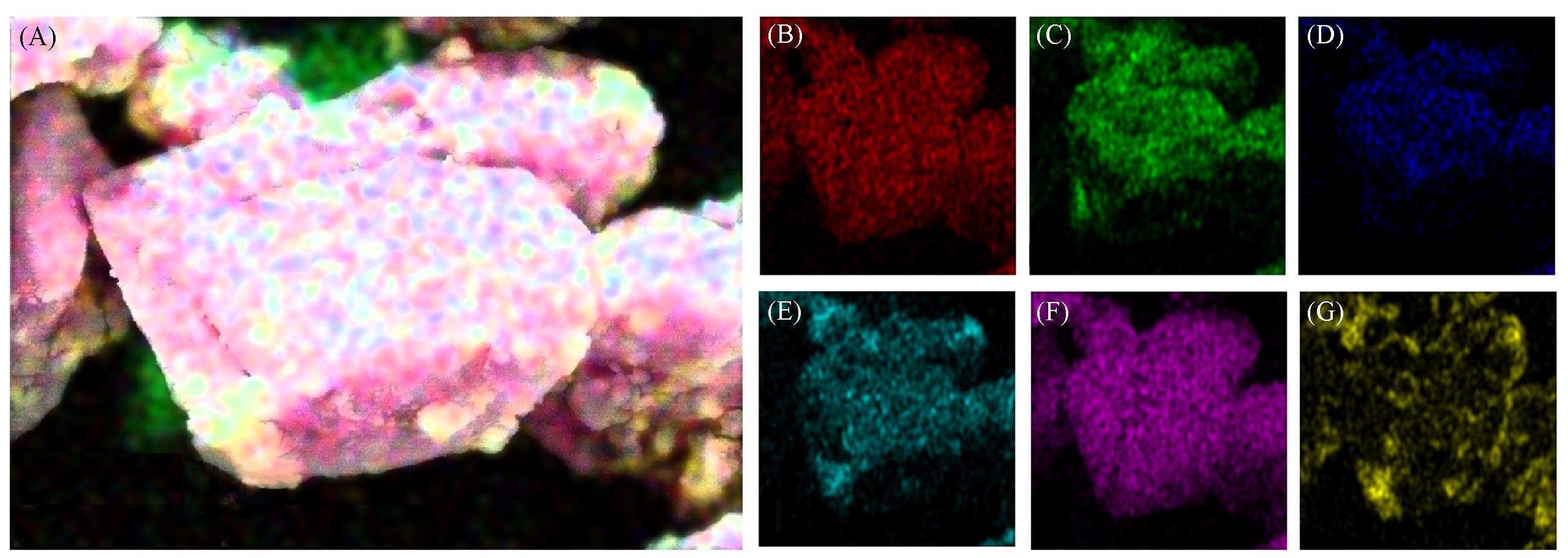

Fig.12 Energy dispersive spectra of Cd(Im)4(1,5⁃NDA)2 after the fluorescence quenching experiment(A) and the element mappings of Cd(B), C(C), N(D), O(E), S(F), and Fe(G) in Cd(Im)4(1,5⁃NDA)2

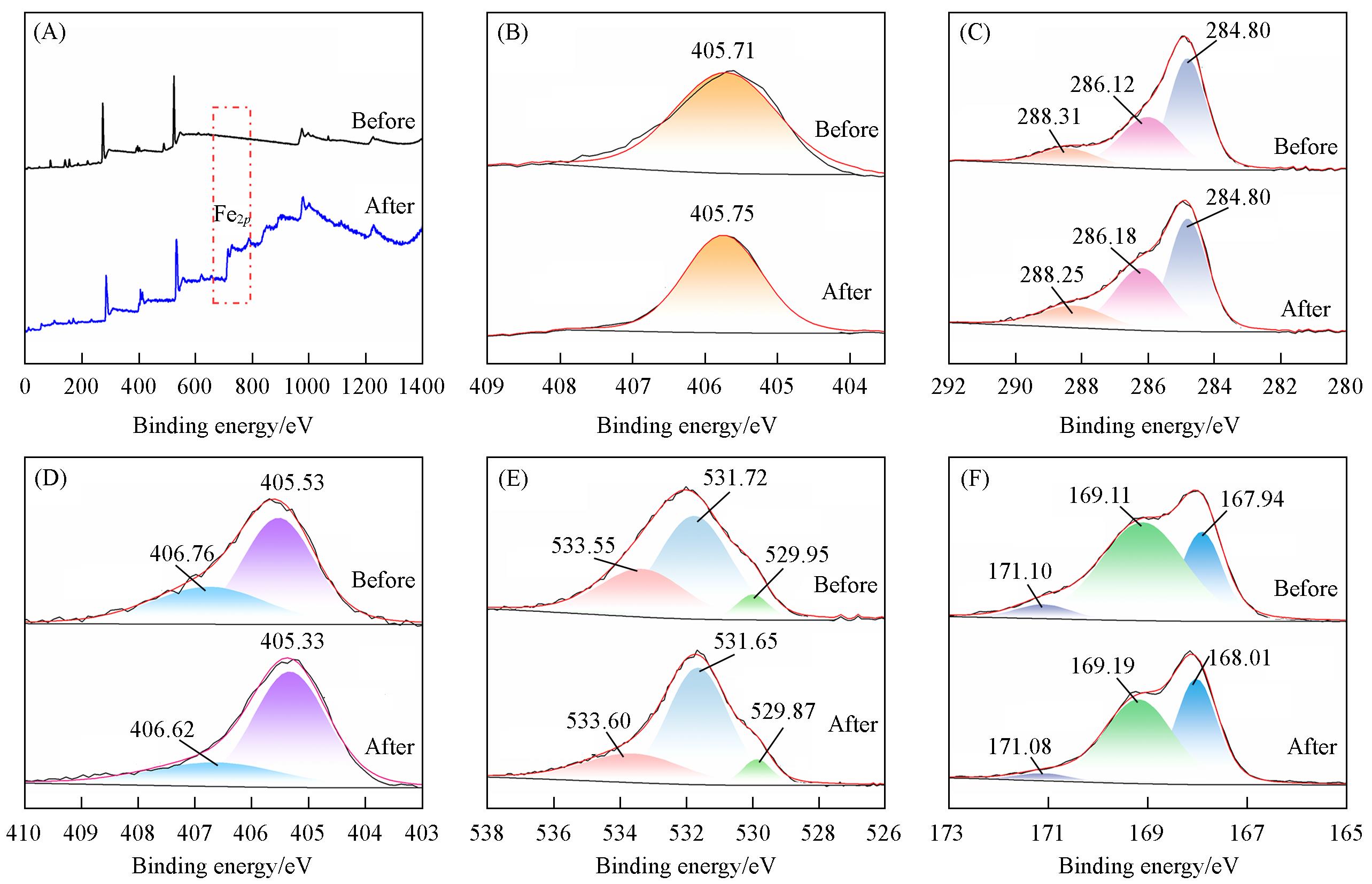

Fig.13 Total XPS spectra(A) and Cd3/2d (B), C1s (C), N1s (D), O1s (E) and S2p (F) XPS high resolution spectra of Cd(Im)4(1,5⁃NDA)2 before and after the fluorescence quenching experiment

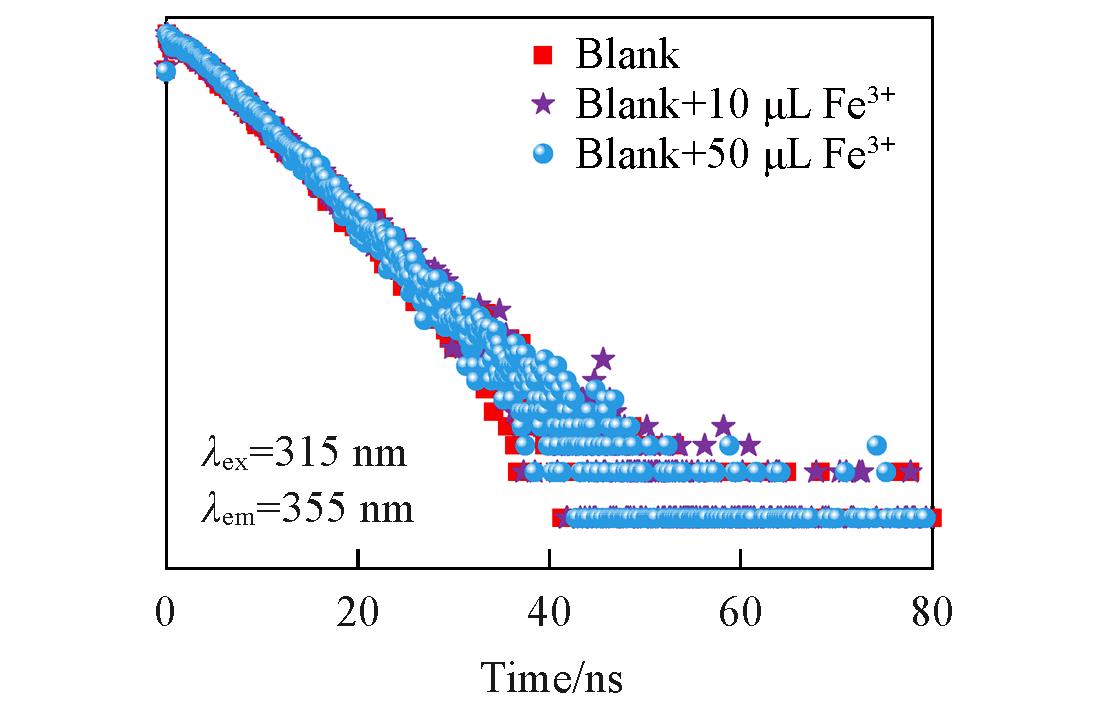

Fig.14 Fluorescence lifetime curves of Cd(Im)4(1,5⁃NDA)2 suspensions with different volumes of Fe3+ solution

参考文献 59

[1]	Carter K. P.， Alexandra M. Y.， Amy E. P.， Chem. Rev.， 2014， 114（8）， 4564—4601
[2]	Wang K.， Geng T. M.， Guo C.， Zhou X. H.， Zhu F.， Anal. Chim. Acta.， 2023， 1279， 341747
[3]	Gao Z. H.， Fu L.， Dong G. Y.， Polyhedron， 2024， 256， 117006
[4]	Liu R.， Zhang Y.， Piao Y.， Meng L. Y.， Carbon Lett.， 2021， 31， 821—829
[5]	Zhang Y.， Qi H.， Huang Y.， Zhang F.， Liu H.， Wang Z. J.， Li R.， J. Mater. Chem. B， 2021， 9， 4654—4662
[6]	Zeki O. C.， Eylem C. C.， Reçber T.， Kır S.， Nemutlu E. J.， Pharm. Biomed. Anal.， 2020， 190， 113509
[7]	Chen D. M.， Zhang N. N.， Liu C. S.， Du M.， J. Mater. Chem. C， 2017， 5（9）， 2311—2317
[8]	Li Y.， Shi X.， Min H.， Li T.， Yan B.， Talanta， 2024， 280， 126719
[9]	Li L.， Gao S.， Yang L.， Liu Y. L.， Li P.， Ye F.， Fu Y.， J. Hazard. Mater.， 2021， 404， 124015
[10]	Gao N. N.， Ling Y. T.， Wang Y.， J. Mol. Struct.， 2024， 1311， 138427
[11]	George N.， Singh G.， Singh R.， Singh G.， Singh H.， Kaur G.， Singh J.， Polyhedron， 2023， 242， 116496
[12]	Shen Z.， Li Q. Y.， Qin L. X.， Fan M. T.， Zhao Q.， Inorg. Chim. Acta， 2025， 588， 122871
[13]	Shakya S. ，Khan I. M.， Ahmad M.， J. Photochem. Photobiol. A， 2020， 392， 112402
[14]	Chen J. L.， Song J. F.， Hao H. M.， Zhou S. Y.， Zhu H. Y.， Zhang X. Q.， J. Mol. Struct.， 2025， 1340， 142485
[15]	Pei Y. Y.， Gao J.， Liu X.， Xue H. Y.， J. Fluoresc.， 2020， 30（5）， 1241—1250
[16]	Samanta P.， Desai A. V.， Sharma S.， Chandra P.， Ghosh S. K.， Inorg. Chem.， 2018， 57， 2360—2364
[17]	Senthilkumar S.， Goswami R.， Smith V. J.， Bajaj H. C.， Neogi S.， ACS Sustain. Chem. Eng.， 2018， 6， 10295—10306
[18]	Shahabadi N.， Ghaffari L.， Mardani Z.， Shiri F.， Nucleosides， Nucleotides Nucleic Acids， 2024， 43（6）， 493—516
[19]	Wang J. ，Zhao Y.， Fan L.， Zhang J.， Sun C.， Li W.， Chang Z.， Inorg. Chim. Acta， 2025， 574， 122415
[20]	Zhao B.， Liu H.， Gu Y.， Sun Q.， Inorg. Nano⁃Met. Chem.， 2023， 53（8）， 769—775
[21]	Wen Q.， Chen J. L.， Song J. F.， Zhou S. Y.， Zhu H. Y.， Zhang X. Q.， J. Mol. Struct.， 2024， 1300， 137235
[22]	An H. L.， Duan Y.， Chen T. T.， Chai L. Q.， J. Mol. Struct.， 2024， 1310， 138320
[23]	Wang X.， Shi Y. W.， Yang R. J.， Song Z. G.， Wang M.， Acta Chim. Sinica， 2025， 83（7）， 674—684
	王鑫，史燚威，杨瑞杰，宋志国，王敏. 化学学报， 2025， 83（7）， 674—684
[24]	Huang Y.， Gao R. H.， Liu M.， Chen L. X.， Ni X. L.， Xiao X.， Tao Z.， Angew. Chem.， 2021， 133（28）， 15294—15319
[25]	Chen K.， Zhu Z. Q.， Zhang M. H.， Yang X.， Li J.， Chen C.， Redshaw C.， CrystEngComm， 2023， 25（6）， 961—970
[26]	Song W.， Wang L. Q.， Zeng S. L.， Wang L.， Fan Y.， Xu J. N.， Chem. J. Chinese Universities， 2018， 39（7）， 1406—1411
	宋伟，王力群，曾双利，王莉，范勇，徐家宁. 高等学校化学学报， 2018， 39（7）， 1406—1411
[27]	Yi M. J.， Xiao X.， Zhang Y. Q.， Xue S. F.， Tao Z.， Zhang J. X.， Acta Chim. Sinica， 2014， 72（8）， 949—955
	易君明，肖欣，张云黔，薛赛凤，陶朱，张建新. 化学学报， 2014， 72（8）， 949—955
[28]	Bruker S.， SMART（version 5.628） SAINT（version 6.45）， SADABS， Bruker AXS Inc.， Madison， Wisconsin， USA. 2001
[29]	Dolomanov O. V.， Bourhis L. J.， Gildea R. J.， Howard J. A. K.， Puschmann H. J.， Appl. Crystallogr.， 2009， 42， 339—341
[30]	Sheldrick G. M.， SHELXL⁃97， Program for Crystal Structure Solution， University of Göttingen， Göttingen， 1997
[31]	Becke A. D.， J. Chem. Phys.， 1993， 981， 448799
[32]	Lee C.， Yang W.， Parr R. G.， Phys. Rev. B， 1988， 37， 785—789
[33]	Lu T.， Chen F. W.， J. Comput. Chem.， 2012， 33， 580—592
[34]	Humphrey W.， Dalke A.， Schulten K.， J. Mol. Graphics 1996， 14， 33—38
[35]	Hema M. K.， Karthik C. S.， Pampa K. J.， Mallu P.， Lokanath N. K.， J. Mol. Struct.， 2021， 1243， 130774
[36]	Liang R.， Wang Y. T.， Guo Y. K.， Xuan X. P.， Chin. J. Inorg. Chem.， 2017， 33（8）， 1465—1473
	梁蕊，王玉停，郭永康，轩小朋. 无机化学学报， 2017， 33（8）， 1465—1473
[37]	Wu G. Z.， Wang P. F.， Li S. Q.， Fang X. L.， Chin. J. Inorg. Chem.， 2020， 36（2）， 226—232
	吴国志，汪鹏飞，李善青，方霄龙. 无机化学学报， 2020， 36（2）， 226—232
[38]	Shu Q. D.， Kong S. N.， Wei Y. Z.， Shu M. H.， Polyhedron， 2019， 118， 96—102
[39]	Zhang D. C.， Jia J. H.， Liang D.， Cai X. B.， Zhao Y. Q.， Hu X. L.， Jiang Y. B.， Lu C. Z.， Acta Chim. Sinica， 2024， 82（8）， 887—893
	张登朝，贾吉慧，梁栋，蔡显宝，赵雨晴，胡祥龙，江钰冰，卢灿忠. 化学学报， 2024， 82（8）， 887—893
[40]	Li Z.， Li R.， Li X.， Chem. J. Chinese Universities， 2018， 39（11）， 2363—2374
	李铮，李睿，李夏. 高等学校化学学报， 2018， 39（11）， 2363—2374
[41]	Zhang Y.， Su Y. X.， Cai Z.， Tong L.， Dong W. K.， J. Mol. Struct.， 2024， 1309， 138164
[42]	Ren Y. Y.， Li X.， Han Y. F.， Acta Chim. Sinica， 2023， 81（7）， 735—740
	任妍妍，李欣，韩英锋. 化学学报， 2023， 81（7）， 735—740
[43]	Tang L.， Chen L. Y.， Hou X. Y.， Wang X.， Wang J. J.， Chin. J. Inorg. Chem.， 2023， 39（1）， 168—180
	唐龙，陈鲁园，侯向阳，王潇，王记江. 无机化学学报， 2023， 39（1）， 168—180
[44]	Zheng L. N.， Liu S.， Xue N.， Du Y.， Ding T.， Xu L. Y.， Sun Y. Z.， J. Mol. Struct.， 2024， 1305， 137794
[45]	Gao L. L.， Li M. X.， Du Y. E.， Chen Y. Q.， Chin. J. Inorg. Chem.， 2020， 36（12）， 2359—2366
	高玲玲，李梦雪，杜意恩，陈勇强. 无机化学学报， 2020， 36（12）， 2359—2366
[46]	Li J. L.， Xiao Y.， Wang L. Y.， Xing Y. H.， Bai F. Y.， Shi Z.， Polyhedron， 2022， 214， 115648
[47]	Chen H.， Fan P.， Tu X.， Min H.， Yu X.， Li X.， Cheng P.， Chem. Asian J.， 2019， 14（20）， 3611—3619
[48]	Dong L. L.， Liu J.， Ynag H.， Fu Y. P.， Liu H. L.， Chen X. L.， Cui H. L.， Liu L.， Wang J. J.， Chin. J. Inorg. Chem.， 2025， 41（4）， 809—820
	董璐璐，刘洁，杨华，符钰培，刘红丽，陈小莉，崔华莉，刘琳，王记江. 无机化学学报， 2025， 41（4）， 809—820
[49]	Wang C.， Ji Z. Y.， Spectrosc. Spectral Anal.， 2025， 45（3）， 658—664
	王策，姬占有. 光谱学与光谱分析， 2025， 45（3）， 658—664
[50]	Chen C.C.， Cai Y.， Wang L. F.， Wu Y. D.， Yin H. J.， Zhou J. R.， Ni C. L.， Liu W.， Inorg. Chem.， 2021， 60， 5463—5473
[51]	Wen L.， Zheng X.， Lv K.， Wang C.， Xu X.， Inorg. Chem.， 2015， 54， 7133—7135
[52]	Zhang X. Q.， Chen F. M.， Wen Q.， Zhou C. C.， He X.， Li Y.， Liu H. F.， J. Mol. Struct.， 2022， 1252， 132183
[53]	Zhong L. N.， Chen J. L.， Zhao Q. H.， Chin. J. Inorg. Chem.， 2025， 414）， 709—718（钟丽娜，陈晶玲，赵青华. 无机化学学报， 2025， 41（4）， 709—718
[54]	Zhu X.， Yan X.， Kang E.， Han Y.， Yin C.， Ye S. Angew. Chem. Int. Ed.， 2025， 64（5）， e202417218
[55]	Ge K. M.， Wang D.， Xu Z. J.， Chu R. Q.， J. Mol. Struct.， 2020， 217， 127862
[56]	Li J.， Zhu Y.， Xu H.， Zheng T. F.， Liu S. J.， Wu Y.， Chen J. L.， Chen Y. Q.， Wen H. R.， Inorg. Chem.， 2022， 61， 3607—3615
[57]	Mukherjee D.， Pal A.， Pal S. C.， Saha A.， Das M. C.， Inorg. Chem.， 2022， 61， 16852—16962
[58]	Liu J. J.， Yu L. M.， Han F. X.， Chen F. Y.， Cheng F. X.， J. Solid State Chem.， 2018， 270， 45—50
[59]	Zeng Y. N.， Zheng H. Q.， Gu J. F.， Cao G. J.， Zhuang W. E.， Lin J. D.， Cao R.， Lin Z.， J. Inorg. Chem.， 2019， 58， 13360—13369

含萘二磺酸类配体单核Cd(II)配合物传感器对Fe³⁺的高选择性检测

Highly Selective Detection of Fe³⁺ by Mononuclear Cd（II） Complex Sensor Containing Naphthalene Disulfonic Acid Ligands

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 19

参考文献 59

相关文章 15

编辑推荐

Metrics

本文评价

[1]	温哥华, 薛静漪. 一维铀酰羧酸膦酸配位聚合物对水溶液中Fe³⁺的高灵敏选择性检测[J]. 高等学校化学学报, 2025, 46(12): 20250165.
[2]	朱宣祺, 崔丽影, 赵欣宇, 姜玲, 张雪. Fe³⁺掺杂的聚氨基吡咯纳米粒子用于原位乳腺癌的磁共振成像和光热治疗[J]. 高等学校化学学报, 2025, 46(1): 20240156.
[3]	徐小花, 王莉, 林鹏程, 马天锋, 石琳, 王欢, 芦永昌. NPCl -CDs/Fe ³⁺荧光探针的制备及对 L-Cys的传感检测[J]. 高等学校化学学报, 2024, 45(9): 20240251.
[4]	冀超, 李文, 张丽荣, 华佳, 刘云凌. 一例Eu-MOF材料的构筑及对Fe³⁺与硝基芳香族爆炸物的荧光检测性能[J]. 高等学校化学学报, 2024, 45(2): 20230455.
[5]	马鉴新, 刘晓东, 徐娜, 刘国成, 王秀丽. 一种具有发光传感、安培传感和染料吸附性能的多功能Zn(II)配位聚合物[J]. 高等学校化学学报, 2022, 43(1): 20210585.
[6]	吴季, 张浩, 骆昱晖, 耿吴越, 兰亚乾. 一种具有荧光性质的阳离子Ga⁃MOF用于Fe³⁺和硝基化合物识别[J]. 高等学校化学学报, 2022, 43(1): 20210617.
[7]	李然, 张旭东, 穆丽丹, 孙童, 艾刚刚, 沙夜龙, 张玉琦, 王记江. 三联噻吩衍生物功能化SiO₂反蛋白石光子晶体荧光薄膜的制备及应用[J]. 高等学校化学学报, 2021, 42(9): 2989.
[8]	阿丽, 王勇. 多肽荧光传感器检测铜离子[J]. 高等学校化学学报, 2020, 41(12): 2736.
[9]	咸国轩, 于玉娥, 陈玉倩, 万小雨, 王素娜, 卢静. 辅助配体调控的荧光Cd-MOFs: 乙酰丙酮的荧光增强和Cr(Ⅵ)的荧光猝灭[J]. 高等学校化学学报, 2020, 41(12): 2725.
[10]	黄贺, 李春光, 施展, 冯守华. 酪氨酸微波水热法制备碳点及其在Fe³⁺检测和荧光标记方面的应用[J]. 高等学校化学学报, 2019, 40(8): 1579.
[11]	周思慧, 李琼, 张婷, 庞代文, 唐宏武. 基于碳点的荧光纳米开关灵敏检测Cu(Ⅱ)离子和焦磷酸盐[J]. 高等学校化学学报, 2019, 40(8): 1593.
[12]	马玉坤, 王海君, 郭梦岩. 狼毒乙素分子印迹膜荧光传感器的制备及在中药材检测中的应用[J]. 高等学校化学学报, 2019, 40(7): 1381.
[13]	梁足培, 苏飞飞, 国荣, 唐昱垚, 金烁, 于梓洹, 李建, 马淑兰. 荧光素-层状双金属氢氧化物复合体的发光性能及对Fe³⁺的荧光识别[J]. 高等学校化学学报, 2019, 40(7): 1352.
[14]	宫明慧, 杨珊珊, 李树生, 匡芮, 孔祥正. 沉淀聚合制备荧光聚脲微球及Fe³⁺检测[J]. 高等学校化学学报, 2019, 40(6): 1317.
[15]	张春燕, 罗建新, 李文军, 欧丽娟, 喻桂朋, 潘春跃. 单分散键合型含铕聚苯乙烯微球的制备与荧光传感性能[J]. 高等学校化学学报, 2019, 40(1): 153.
