MoS2多级纳米结构的合成及锂离子电池性能

doi:10.7503/cjcu20160808

高等学校化学学报 ›› 2017, Vol. 38 ›› Issue (7): 1134.doi: 10.7503/cjcu20160808

• 研究论文: 无机化学 • 上一篇下一篇

MoS₂多级纳米结构的合成及锂离子电池性能

冯慧杰, 郑文君()

南开大学化学学院, 先进能源材料化学教育部重点实验室, 天津化学化工协同创新中心, 天津 300071

收稿日期:2016-11-21 出版日期:2017-07-10 发布日期:2017-06-20
作者简介:联系人简介: 郑文君, 男, 博士, 教授, 主要从事无机合成与材料化学研究. E-mail: zhwj@nankai.edu.cn
基金资助:
国家自然科学基金(批准号: 21371101, 51672135, 21421001)和高等学校学科创新引智计划项目(批准号: B12015)资助

Synthesis of MoS₂ Hierarchical Nanostructure and Its Performance for Lithium-ion Battery^†

FENG Huijie, ZHENG Wenjun^*()

College of Chemistry, Key Laboratory of Advanced Energy Materials Chemistry, Ministry of Education,Collaborative Innovation Center of Chemical Science and Engineering(Tianjin), Nankai University,Tianjin 300071, China

Received:2016-11-21 Online:2017-07-10 Published:2017-06-20
Contact: ZHENG Wenjun E-mail:zhwj@nankai.edu.cn
Supported by:
† Supported by the National Natural Science Foundation of China(Nos.21371101, 51672135, 21421001) and the Programme of Introducing Talents of Discipline to Universities, China(No;B12015)

摘要/Abstract

摘要：

采用水热法, 在200 ℃, S/Mo摩尔比为4.3∶1的条件下, 水热反应24 h, 合成出由MoS₂纳米片堆积而成的花墙状多级纳米结构. 利用X射线粉末衍射仪(XRD)、场发射扫描电子显微镜(FESEM)、透射电子显微镜(TEM)和X射线光电子能谱仪(XPS)等对产物物相和形貌进行了表征. 结果表明, MoS₂纳米片厚度约为10 nm, 花墙状多级纳米结构可达十至数十微米, 具有较好的均匀性. MoS₂多级纳米结构作为锂离子电池负极材料, 在高电流密度下表现出良好的循环稳定性.

关键词: 二硫化钼, 多级纳米结构, 水热合成, 锂离子电池

Abstract:

MoS₂ hierarchical nanostructure was synthesized by hydrothermal method under the molar ratio of S/Mo=4.3∶1 at 200 ℃ for 24 h. The synthesized product was characterized by X-ray powder diffractometer(XRD), field emission scanning electron microscope(SEM), transmission electron microscope(TEM) and X-ray photoelectron spectrometer(XPS). The results show that the product presents uniform tracery-wall-like hierarchical nanostructure, which is assembled by some nanoplates with the thickness of ca. 10 nm, and its width can reach several micrometers to tens of micrometers. As lithium-ion battery anode material, the MoS₂ hierarchical nanostructure exhibit superior excellent cycling stability at high current density.

Key words: Molybdenum disulfide, Hierarchical nanostructure, Hydrothermal synthesis, Lithium-ion battery

中图分类号:

O614.61
O646

TrendMD:

冯慧杰, 郑文君. MoS₂多级纳米结构的合成及锂离子电池性能. 高等学校化学学报, 2017, 38(7): 1134.

FENG Huijie, ZHENG Wenjun. Synthesis of MoS₂ Hierarchical Nanostructure and Its Performance for Lithium-ion Battery^†. Chem. J. Chinese Universities, 2017, 38(7): 1134.

图/表 5

Fig.1 SEM(A), TEM(B), HRTEM(C, E and F) images, XRD pattern(H) of MoS2 hierarchical nanostructure after calcined at 700 ℃ for 5 h and the atomic arrangements of MoS2 layer(D) and [001] crystal zonal direction(G) of hexagonal MoS2

Fig.2 Mo3d(A), S2p(B) XPS spectra and Raman spectrum(C) of MoS2 hierarchical nanostructure after calcined at 700 ℃ for 5 h

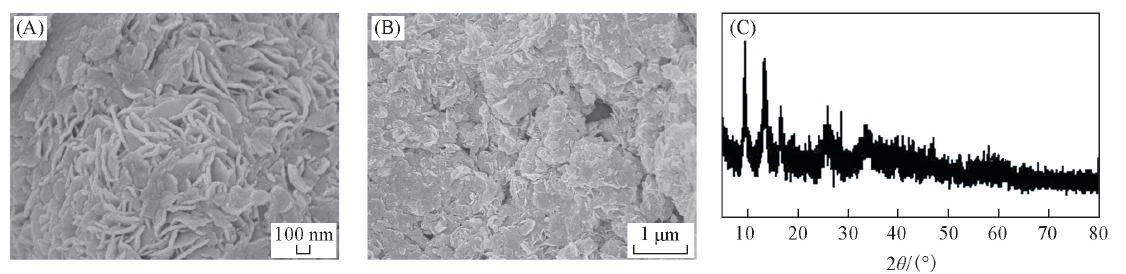

Fig.3 SEM images(A, B) and XRD pattern(C) of the products prepared with different amounts of CN2H4S Molar ratio of S/Mo: (A) 5∶1; (B) 6∶1; (C) 4∶1.

Fig.4 CV curves measured in the voltage range of 0.01—3.0 V with a scanning rate of 0.1 mV/s(A), cycle performance over the voltage range of 0.01—3.0 V(vs. Li/Li+) at a current density of 100 mA/g(B), rate capacity for the same voltage range(C) and nyquist plots measured in the frequency range of 100 kHz—100 MHz(D) of MoS2 hierarchical nanostructure

Table 1 Morphology, synthetic methods and electrochemical performances of some selected MoS2

MoS₂ morphology	Synthetic method	Electrode formulation^a	Cycling stability^b	Rate capability^c	Ref.
Hierarchical MoS₂ microspheres	Polystyrene-templated hydrothermal method	70∶20∶10	585/70/0.1C	353/1C	[24]
Mesoporous MoS₂	SBA-15 templated nanocasting with vacuum assisted impregnation	70∶20∶10	876/100/0.1C	608/10C	[25]
MoS₂ nanowalls	Solution phase reaction with H₂S	60∶20∶20(CMC)	880/50/0.1C	676/1C	[13]
3D MoS₂ nanosheets- assembled nanotubes	Solvothermal methods	70∶20∶10	839/50/0.1C	600/1C	[9]
Restacked MoS₂ with enlarged interlayer	Soaked in butyl lithium and then exfoliated in water	70∶20∶10	750/50/0.05C	710/1C	[26]
MoS₂ nano-wall	Hydrothermal method	80∶10∶10	640/50/0.15C	478/0.74C	This work

参考文献 26

[1]	Rao C. N. R.,Matte H. S. S. R., Maitra U., Angew. Chem. Int. Ed., 2013, 52, 13162—13185
[2]	Cabana J., Monconduit L., Larcher D., Palacín M., Adv. Mater., 2010, 22(35), E170—E192
[3]	Novoselov K. S., Geim A. K., Morozov S. V., Jiang D., Zhang Y., Dubonos S. V., Grigorieva I. V., Firsov A. A., Science,2004, 306, 666—669
[4]	Xu X. D., Liu W., Kim Y. S., Cho J. P., Nano Today,2014, 9, 604—630
[5]	Zhou F., Xin S., Liang H. W., Lu T. S., Yu S. H., Angew. Chem. Int. Ed., 2014, 53, 11552—11556
[6]	Zhang X., Xie Y., Chem. Soc. Rev., 2013, 42, 8187—8199
[7]	Tang Z., Shen S., Zhuang J., Wang X., Angew. Chem. Int. Ed., 2010, 49, 4603—4607
[8]	Feldman Y., Frey G. L., Homyonfer M., Lyakhovitskaya V., Margulis L., Cohen H., Hutchison J. L., Tenne R., J. Am. Chem. Soc., 1996, 118, 5362—5367
[9]	Wang P. P., Sun H. Y., Ji Y. J., Li W. H., Wang X., Adv. Mater., 2014, 26, 964—969
[10]	Chu G. S., Bian G. Z., Fu Y. L., Zhang Z. C., Mater. Lett., 2000, 43(3), 81—86
[11]	Xie J. F., Zhang H., Li S., Wang R. X., Sun X., Zhou M., Zhou J. F., Lou X. W., Xie Y., Adv. Mater., 2013, 25, 5807—5813
[12]	Hou Y., Li J. Y., Wen Z. H., Cui S. M., Yuan C., Chen J. H., Nano Energy,2014, 8, 157—164
[13]	Sen U. K., Mitra S., ACS Appl. Mater. Interfaces,2013, 5, 1240—1247
[14]	Zhu L. J., Chen Y. T., Zheng Y. T., Li N. X., Zhao J. D., Sun Y. G., Mater. Lett., 2010, 64(8), 976—979
[15]	Wu L. Y., Liu Z. F., Qin Q., Cao Y. A., Zheng W. J., Chem. J. Chinese Universities,2014, 35(5), 934—940
	(武丽艳, 刘治芳,秦清, 曹亚安, 郑文君.高等学校化学学报, 2014, 35(5), 934—940)
[16]	Zhu L. J., Zheng Y. T., Hao T. Y., Shia X. X., Chen Y. T., Qu Y. J., Mater. Lett., 2009, 64(28), 2405—2408
[17]	Zhang Y. J., Xu Z. Y., Yin X. B., He H. M., Chem. Res. Chinese Universities,2013, 29(5), 841—844
[18]	Zhuo S. F., Xu Y., Zhao W. W., Zhang J., Zhang B., Angew. Chem. Int. Ed., 2013, 52, 8602—8606
[19]	Gao J., Zheng Y. T., Jehng J. M., Tang Y. D., Wache I. E., Podkolzin S. G., Simon G., Science,2015, 348, 686—690
[20]	Xu X, Fan Z Y., Yu X. Y., Ding S. J., Yu D. M., Lou X. W., Adv. Energy Mater., 2014, 4, 1400902
[21]	Liu Y. T., Zhu X. D., Duan Z. Q., Xie X. M., Chem. Commun., 2013, 49, 10305—10307
[22]	Sun Y. F., Gao S., Lei F. C., Xie Y., Chem. Soc. Rev., 2015, 44, 623—636
[23]	Qin Y. X., Li Q., Xiong Y., Liu S., Battery Bimonthly,2009, 3, 142—144
	(覃宇夏, 李奇, 熊英, 刘胜. 电池, 2009, 3, 142—144)
[24]	Ding S., Zhang D., Chen J. S., Lou X. W., Nanoscale,2012, 4, 95—98
[25]	Liu H., Su D., Zhou R., Sun B., Wang G., Qiao S. Z., Adv. Energy Mater., 2012, 2, 970—975
[26]	Du G., Guo Z., Wang S., Zeng R., Chen Z., Liu H., Chem. Commun., 2010, 46, 1106—1108

MoS₂多级纳米结构的合成及锂离子电池性能

Synthesis of MoS₂ Hierarchical Nanostructure and Its Performance for Lithium-ion Battery^†

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 5

参考文献 26

相关文章 15

编辑推荐

Metrics

本文评价

[1]	林高鑫, 王家成. 单原子掺杂二硫化钼析氢催化的进展和展望[J]. 高等学校化学学报, 2022, 43(9): 20220321.
[2]	贾洋刚, 邵霞, 程婕, 王朋朋, 冒爱琴. 赝电容控制型钙钛矿高熵氧化物La(Co_0.2Cr_0.2Fe_0.2Mn_0.2Ni_0.2)O₃负极材料的制备及储锂性能[J]. 高等学校化学学报, 2022, 43(8): 20220157.
[3]	梁宇, 刘欢, 宫丽阁, 王春晓, 王春梅, 于凯, 周百斌. 联咪唑修饰{SiW₁₂O₄₀}杂化物的合成及超级电容性能[J]. 高等学校化学学报, 2022, 43(1): 20210556.
[4]	鲍俊全, 郑仕兵, 苑旭明, 史金强, 孙田将, 梁静. 有机盐PTO(KPD)₂作为高性能锂离子电池正极材料的研究[J]. 高等学校化学学报, 2021, 42(9): 2911.
[5]	李辉阳, 朱思颖, 李莎, 张桥保, 赵金保, 张力. 锂离子电池硅氧化物负极首次库伦效率的影响因素与提升策略[J]. 高等学校化学学报, 2021, 42(8): 2342.
[6]	卓增庆, 潘锋. 基于软X射线光谱的锂电池材料的电子结构与演变的研究进展[J]. 高等学校化学学报, 2021, 42(8): 2332.
[7]	吴卓彦, 李至, 赵旭东, 王倩, 陈顺鹏, 常兴华, 刘志亮. 一步法高效制备纳米Si/C复合材料及其在高性能锂离子电池中的应用[J]. 高等学校化学学报, 2021, 42(8): 2500.
[8]	陈铭苏, 张会茹, 张琪, 刘家琴, 吴玉程. 锂硫电池中钴磷共掺杂MoS₂催化性能的第一性原理研究[J]. 高等学校化学学报, 2021, 42(8): 2540.
[9]	易聪华, 苏华坚, 钱勇, 李琼, 杨东杰. 木质素纳米炭的制备及作为锂离子电池负极的性能研究[J]. 高等学校化学学报, 2021, 42(6): 1807.
[10]	毛尔洋, 王莉, 孙永明. 锂离子电池高容量合金基含锂负极材料的研究进展[J]. 高等学校化学学报, 2021, 42(5): 1552.
[11]	刘铁峰, 张奔, 盛欧微, 佴建威, 王垚, 刘育京, 陶新永. 硅负极黏结剂的研究进展[J]. 高等学校化学学报, 2021, 42(5): 1446.
[12]	王弈艨, 刘凯, 王保国. 高镍三元正极材料的表面包覆策略[J]. 高等学校化学学报, 2021, 42(5): 1514.
[13]	石颖, 胡广剑, 吴敏杰, 李峰. 低温等离子体在锂离子电池材料中的应用[J]. 高等学校化学学报, 2021, 42(5): 1315.
[14]	王任衡, 肖哲, 李艳, 孙一翎, 范姝婷, 郑俊超, 钱正芳, 贺振江. 固相烧结法制备锂离子电池正极材料Li₂FeP₂O₇及其电化学性能研究[J]. 高等学校化学学报, 2021, 42(4): 1299.
[15]	张楠, 韩阔, 李悦, 王春茹, 赵凤, 韩冬雪, 牛利. 尖晶石型过渡金属硫化物CuCo₂S₄与MoS₂复合材料的制备及电催化析氢性能[J]. 高等学校化学学报, 2021, 42(4): 1307.
