MoS2纳米片功能化PAN锂金属电池隔膜的制备及锂枝晶抑制作用

doi:10.7503/cjcu20230325

高等学校化学学报 ›› 2024, Vol. 45 ›› Issue (1): 20230325.doi: 10.7503/cjcu20230325

MoS₂纳米片功能化PAN锂金属电池隔膜的制备及锂枝晶抑制作用

董帮达¹, 翟云云², 刘海清³(), 黄振鹏³, 李祖光¹(), 李蕾³()

^1.浙江工业大学化学工程学院, 杭州 310014
^2.嘉兴学院分析测试中心, 嘉兴 314001
^3.嘉兴学院生物与化学工程学院, 嘉兴市分子识别材料与传感技术重点实验室, 嘉兴 314001

收稿日期:2023-07-14 出版日期:2024-01-10 发布日期:2023-11-06
通讯作者: 刘海清 E-mail:liuhaiqing@mail.zjxu.edu.cn;lzg@zjut.edu.cn;lei.li@zjxu.edu.cn
作者简介:李祖光, 男, 博士, 教授, 主要从事有机功能材料方面的研究. E⁃mail: lzg@zjut.edu.cn
李蕾, 男, 教授, 主要从事微纳功能材料方面的研究. E-mail: lei.li@zjxu.edu.cn
基金资助:
浙江省自然科学基金(LGF21E030003);国家自然科学基金(51503079);嘉兴市科技计划项目(2021AD10012)

Fabrication of MoS₂ Nanosheets Functionalized PAN Lithium Metal Battery Separator and Its Inhibition of Lithium Dendrite

DONG Bangda¹, ZHAI Yunyun², LIU Haiqing³(), HUANG Zhenpeng³, LI Zuguang¹(), LI Lei³()

^1.College of Chemical Engineering，Zhejiang University of Technology，Hangzhou 310014，China
^2.Research Center for Analysis and Measurement，Jiaxing University，Jiaxing 314001，China
^3.Jiaxing Key Laboratory of Molecular Recognition and Sensing，College of Biological，Chemical Sciences and Engineering，Jiaxing University，Jiaxing 314001，China

Received:2023-07-14 Online:2024-01-10 Published:2023-11-06
Contact: LIU Haiqing E-mail:liuhaiqing@mail.zjxu.edu.cn;lzg@zjut.edu.cn;lei.li@zjxu.edu.cn
Supported by:
the Zhejiang Provincial Natural Science Foundation, China(LGF21E030003);the National Natural Science Foundation of China(51503079);the Project of Jianxing Science and Technology, China(2021AD10012)

1. ESM to 20230325.pdf(786KB)

摘要/Abstract

摘要：

引导锂离子流的均匀分布可以有效抑制锂枝晶的形成-生长, 推动锂金属电池的产业化应用. 本文采用化学插层法制备出单层或少层、结构完整的MoS₂纳米片, 将二维MoS₂纳米片喷涂到静电纺聚丙烯腈(PAN)纤维膜上, 制得MoS₂@PAN复合隔膜. MoS₂涂层的引入不仅提高了离子电导率(1.02 mS/cm)、 Li⁺迁移数(0.59)和电解液亲和性, 而且降低了复合隔膜的孔径, 使其孔径分布均一. 这些特性协同作用, 调控了通过MoS₂@PAN复合隔膜的Li⁺流分布, 促进了Li⁺在锂金属表面的均匀沉积, 抑制了锂枝晶的形成-生长. 因此, MoS₂@PAN复合隔膜组装的Li/Li电池在1 mA/cm²电流密度下以14 mV的超低过电位可稳定循环长达500 h, 循环后的锂金属表面没有明显的枝晶生长. 此外, MoS₂@PAN复合隔膜组装的LiFePO₄/Li电池在2C倍率下循环550次后保持92%的初始容量, 表现出更稳定的循环性能. 通过隔膜调节Li⁺通量实现了锂的均匀沉积, 为抑制锂枝晶的形成-生长提供了一种可行的策略.

关键词: 二维材料, MoS₂纳米片, 锂金属电池隔膜, 调节Li⁺通量, 抑制锂枝晶形成-生长

Abstract:

Guiding the uniform distribution of Li⁺ flux can effectively inhibit the formation and growth of lithium dendrites， promoting the industrial application of lithium metal batteries. In this study， MoS₂ nanosheets with single or few layers， completed structure were prepared by chemical intercalation method， then two-dimensional MoS₂ nanosheets were sprayed onto electrospun polyacrylonitrile（PAN） fiborus membrane to obtain MoS₂@PAN composite separator. The introduction of MoS₂ coating not only improved ion conductivity（1.02 mS/cm）， Li⁺ transfer number （0.59）， and electrolyte affinity， but also reduced the pore size of the composite membrane， resulting in a uniform pore size distribution. Synergistic effect of these characteristics regulated the Li⁺ flow through MoS₂@PAN separator and promoted the uniform Li^{deposition on the surface of lithium metal， inhibiting the formation and growth of lithium dendrites. Therefore， the Li/Li symmetric cell with MoS₂@PAN separator achieved a stable cycle with a low overpotential of 14 mV for 500 h at 1 mA/cm²， and there was no obvious lithium dendrite growth on the Li anode surface after cycling. Moreover， the LiFePO₄/Li battery assembled with MoS₂@PAN separator maintained an initial capacity of 92% after 550 cycles at 2C， demonstrating more stable cycling performance. This study redistributes the Li⁺flux through a separator to achieve uniform Li deposition， providing a feasible strategy for suppressing the formation and growth of lithium dendrites.}

Key words: Two-dimensional material, MoS₂nanosheet, Lithium metal battery separator, Regulating Li⁺ flux, Suppressing the formation and growth of lithium dendrites

中图分类号:

O646

TrendMD:

董帮达, 翟云云, 刘海清, 黄振鹏, 李祖光, 李蕾. MoS₂纳米片功能化PAN锂金属电池隔膜的制备及锂枝晶抑制作用. 高等学校化学学报, 2024, 45(1): 20230325.

DONG Bangda, ZHAI Yunyun, LIU Haiqing, HUANG Zhenpeng, LI Zuguang, LI Lei. Fabrication of MoS₂ Nanosheets Functionalized PAN Lithium Metal Battery Separator and Its Inhibition of Lithium Dendrite. Chem. J. Chinese Universities, 2024, 45(1): 20230325.

图/表 10

Fig.1 XRD patterns of Bulk⁃MoS2 and PL⁃MoS2(A), TEM image(B) and HRTEM image(C) of MoS2 nanosheetsInset：（B） photograph of a MoS2 nanosheet suspension；（C） corresponding Fast Fourier transform（FFT） patterns.

Fig.2 SEM images of the surface(A, B) and the cross⁃section(C) of the MoS2@PAN separator

Fig.3 TGA curves(A) and pore size distribution(B) of MoS2@PAN and PAN separators

Fig.4 Contact angles of liquid electrolyte on the surface of MoS2@PAN(A), Celgard(B) and PAN(C) separators

Fig.5 Optical photos before(up) and after(down) heating at 250 ℃ for 30 min(A), LSV curves(B) and AC impedance spectra(C) of MoS2@PAN, Celgard and PAN separatorsInset of (C): Nyquist plots at high⁃frequency.

Fig.6 Results of potentiostatic polarization test of Li/Li symmetric cells with MoS2@PAN(A), Celgard(B) and PAN(C) separatorsInsets: EIS spectra before and after polarization.

Fig.7 Coulomb efficiency of the Cu/Li cells(A) and cycling performance of symmetrical Li/Li cells(B) with MoS2@PAN, Celgard and PAN separators

Fig.8 Cycling stability at 2C(A), rate capability(B), electrochemical impedance spectroscopy before(C) and after(D) 300 cycles at 2C of LFP/Li cells assembled with MoS2@PAN(a), Celgard(b) and PAN(c) separatorsInsets of （C） and （D）： equivalent circuit model.

Fig.9 SEM images of Li anodes in Li/Li cells with Celgard(A), PAN(B) and MoS2@PAN(C) separators after cycling for 500 h, and LFP/Li batteries equipped with MoS2@PAN composite separators after cycling(D) and its enlarged view(E)

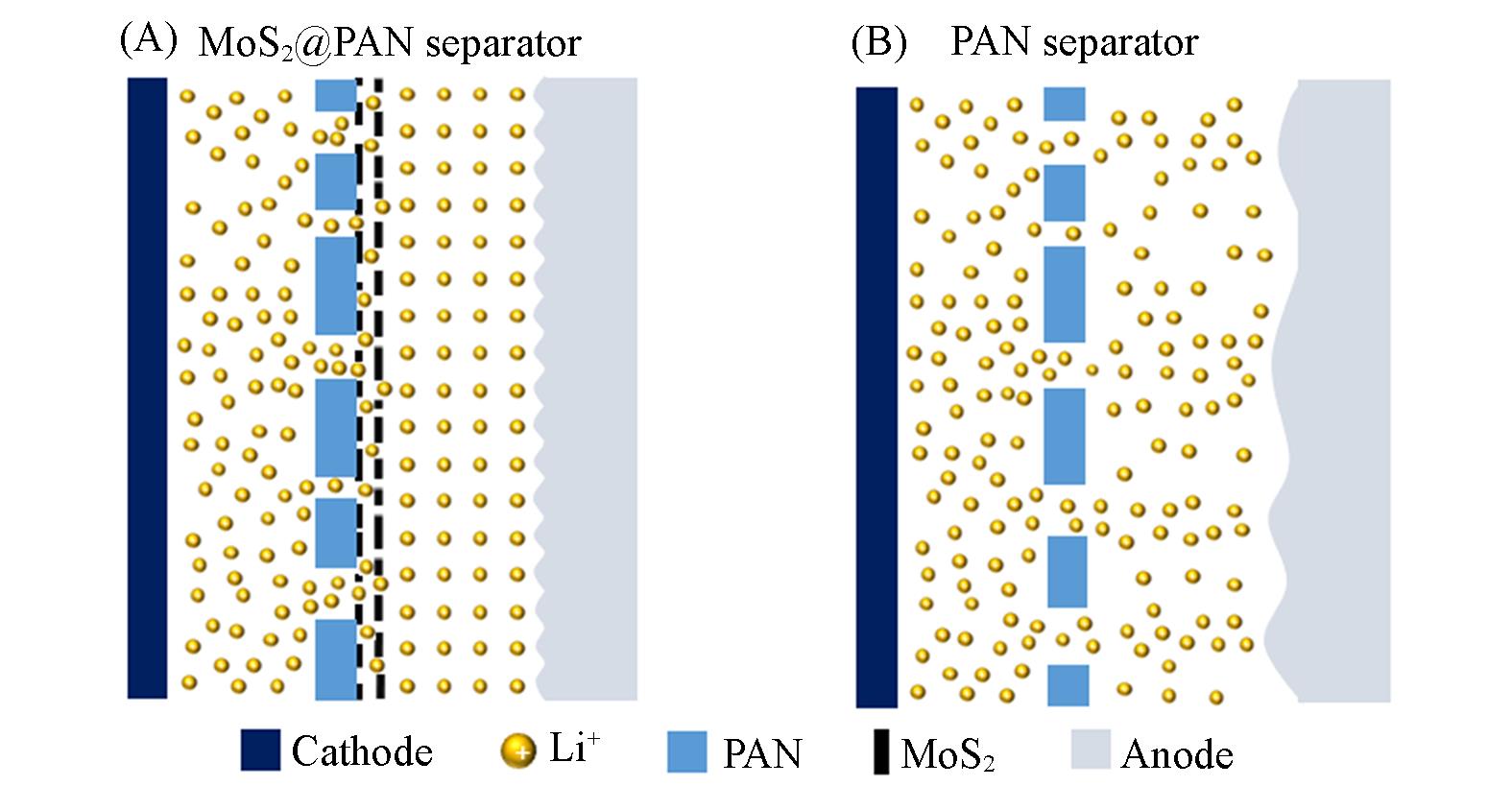

Fig.10 Schematic illustration of Li+ flux distribution through MoS2@PAN(A) and PAN(B) separators

参考文献 33

1	Ye M.， Xiao Y.， Cheng Z.， Cui L.， Jiang L.， Qu L.， Nano Energy， 2018， 49， 403—410
2	Choi N. S.， Chen Z.， Freunberger S. A.， Ji X.， Sun Y. K.， Amine K.， Yushin G.， Nazar L. F.， Cho J.， Bruce P. G.， Angew. Chem. Int. Ed.， 2012， 51（40）， 9994—10024
3	Zhang X.， Yang Y.， Zhou Z.， Chem. Soc. Rev.， 2020， 49（10）， 3040—3071
4	Guan Y. B.， Li W. L.， Xie X. Y.， Qu W.， Shen J. R.， Fu K.， Guo C. J.， Zhou S. Q.， Fan H. J.， Chu Y. J.， Chen R. J.， Chem. J. Chinese Universitie， 2019， 40（3）， 536—541
	管亦标，李万隆，谢潇怡，曲薇，沈进冉，傅凯，郭翠静，周淑琴，范红家，褚永金，陈人杰. 高等学校化学学报， 2019， 40（3）， 536—541
5	Kim H.， Jeong G.， Kim Y. U.， Kim J. H.， Park C. M.， Sohn H. J.， Chem. Soc. Rev.， 2013， 42（23）， 9011—9034
6	Gao M.， Li H.， Xu L.， Xue Q.， Wang X.， Bai Y.， Wu C.， J. Energy Chem.， 2021， 59， 666—687
7	Li J.， Kong Z.， Liu X.， Zheng B.， Fan Q. H.， Garratt E.， Schuelke T.， Wang K.， Xu H.， Jin H.， InfoMat， 2021， 3（12）， 1333—1363
8	Cheng X. B.， Zhang R.， Zhao C. Z.， Zhang Q.， Chem. Rev.， 2017， 117（15）， 10403—10473
9	Chi S. S.， Liu Y.， Song W. L.， Fan L. Z.， Zhang Q.， Adv. Funct. Mater.， 2017， 27（24）， 1700348
10	Xu Y.， Zhou Y.， Li T.， Jiang S.， Qian X.， Yue Q.， Kang Y.， Energy Storage Mater.， 2020， 25， 334—341
11	Kim J. K.， Kim D. H.， Joo S. H.， Choi B.， Cha A.， Kim K. M.， Kwon T. H.， Kwak S. K.， Kang S. J.， Jin J.， ACS Nano， 2017， 11（6）， 6114—6121
12	Chen C.， Li S.， Notten P. H. L.， Zhang Y.， Hao Q.， Zhang X.， Lei W.， ACS Appl. Mater. Interfaces， 2021， 13（21）， 24785—24794
13	Mo F.， Chi X.， Yang S.， Wu F.， Song Y.， Sun D.， Yao Y.， Fang F.， Energy Storage Mater.， 2019， 18， 423—428
14	Duan H.， Yin Y. X.， Shi Y.， Wang P. F.， Zhang X. D.， Yang C. P.， Shi J. L.， Wen R.， Guo Y. G.， Wan L. J.， J. Am. Chem. Soc.， 2018， 140（1）， 82—85
15	Li J.， Ma C.， Chi M.， Liang C.， Dudney N. J.， Adv. Energy Mater.， 2015， 5（4）， 1401408
16	Ren Z.， Li J.， Gong Y.， Shi C.， Liang J.， Li Y.， He C.， Zhang Q.， Ren X.， Energy Storage Mater.， 2022， 51， 130—138
17	Xu Y.， Yu B.， Wang Y.， Tan F.， Cheng G.， Yang W.， Gao H.， Zhang Z.， Electrochim. Acta， 2022， 435， 141337
18	Cheng X.， Ban J.， Wang Q.， Xu H.， Shao G.， Hu J.， Cao G.， Appl. Surf. Sci.， 2021， 563， 150247
19	Li T.， Gu S.， Lin Q. W.， Han J. W.， Zhou G. M.， Li B. H.， Kang F. Y.， Chem. J. Chinese Universitie， 2021， 42（5）， 1480—1500
	李曈，谷思辰，林乔伟，韩俊伟，周光敏，李宝华，康飞宇. 高等学校化学学报， 2021， 42（5）， 1480—1500
20	Zhai P.， Liu K.， Wang Z.， Shi L.， Yuan S.， J. Power Sources， 2021， 499， 229973
21	Zhong S.， Yuan B.， Guang Z.， Chen D.， Li Q.， Dong L.， Ji Y.， Dong Y.， Han J.， He W.， Energy Storage Mater.， 2021， 41， 805—841
22	Yao X.， Song X.， Zhang F.， Ma J.， Jiang H.， Wang L.， Liu Y.， Ang H. E.， Xiang H.， ChemElectroChem， 2022， 9（12）， e202200390
23	Mo Y.， Xiao K. K.， Wu J. F.， Liu H.， Hu A P.， Gao P.， Acta Phys.⁃Chim. Sin.， 2022， 38（6）， 2107030
	莫英，肖逵逵，吴剑芳，刘辉，胡爱平，高鹏. 物理化学学报， 2022， 38（6）， 2107030
24	Wang W.， Yuan Y.， Wang J.， Zhang Y.， Liao C.， Mu X.， Sheng H.， Kan Y.， Song L.， Hu Y.， ACS Appl. Energy Mater.， 2019， 2（6）， 4167—4174
25	Han D. H.， Zhang M.， Lu P. X.， Wan Y. L.， Chen Q. L.， Niu H. Y.， Yu Z. W.， J. Energy Chem.， 2021， 52， 75—83
26	Feng K.， Zhu Y.， Zhang K. Q.， Chen C.， Liu Y.， J. Inorg. Mater.， 2022， 37（9）， 1009—1015
	冯锟，朱勇，张凯强，陈长，刘宇. 无机材料学报， 2022， 37（9）， 1009—1015
27	Chen Y.， Li J.， Ju Y.， Cheng R.， Zhai Y.， Sheng J.， Liu H.， Li L.， Appl. Surf. Sci.， 2022， 592， 153222
28	Lei Q. K.， Zhang Q.， Wu X. Y.， Wei X.， Zhang J.， Wang K. X.， Chen J. S.， Chem. Eng. J.， 2020， 395， 125187
29	Yu L.， Su Q.， Li B.， Huang L.， Du G.， Ding S.， Zhao W.， Zhang M.， Xu B.， Chem. Eng. J.， 2022， 429， 132479
30	Wen J.， Song X.， Li X.， Yan C.， Zou J.， Wu H.， Zhang Q.， Zeng X.， J. Colloid Interf. Sci.， 2022， 622， 347—356
31	Li B.， Cao W.， Wang S.， Cao Z.， Shi Y.， Niu J.， Wang F.， Adv. Sci.， 2022， 9（32）， e2204232
32	Li Y.， Chang K.， Sun Z.， Shangguan E.， Tang H.， Li B.， Sun J.， Chang Z.， ACS Appl. Energy Mater.， 2019， 3（1）， 998—1009
33	Zhu X.， Su Z.， Wu C.， Cong H.， Ai X.， Yang H.， Qian J.， Nano Lett.， 2022， 22（7）， 2956—2963
