基于氟碳表面活性剂插层水滑石的聚酰亚胺纳米复合材料的制备与性能

doi:10.7503/cjcu20150443

高等学校化学学报 ›› 2016, Vol. 37 ›› Issue (2): 403.doi: 10.7503/cjcu20150443

• 高分子化学 • 上一篇

基于氟碳表面活性剂插层水滑石的聚酰亚胺纳米复合材料的制备与性能

郭海泉^1,², 马晓野¹, 金日哲¹, 康传清¹, 邱雪鹏¹, 高连勋¹()

1. 中国科学院长春应用化学研究所, 高分子物理与化学国家重点实验室, 长春 130024
2. 中国科学院大学, 北京 100039

收稿日期:2015-06-05 出版日期:2016-02-10 发布日期:2019-08-06
作者简介:联系人简介: 高连勋, 男, 博士, 研究员, 主要从事不对称合成和聚酰亚胺研究. E-mail:lxgao@ciac.ac.cn
基金资助:
国家自然科学基金(批准号: 51373164)和国家“九七三”计划项目(批准号: 2012AA03A211)资助

Preparation and Properties of Nanocomposites Based on Polyimide and Polyfluorinated Surfactant-pillared Layered Double Hydroxide^†

GUO Haiquan^1,², MA Xiaoye¹, JIN Rizhe¹, KANG Chuanqing¹, QIU Xuepeng¹, GAO Lianxun^1,^*()

1. State Key Laboratory of Polymer Physics and Chemistry, Changchun Institute of Applied Chemistry, Chinese Academy of Sciences, Changchun 130022, China
2. University of Chinese Academy of Sciences, Beijing 100039, China

Received:2015-06-05 Online:2016-02-10 Published:2019-08-06
Contact: GAO Lianxun E-mail:lxgao@ciac.ac.cn
Supported by:
† Supported by the National Natural Science Foundation of China(Nos.51373164, 51233001) and the National High Technology Research and Development Program of China(No.2012AA03A211)

摘要/Abstract

摘要：

以氟碳表面活性剂全氟辛基磺酸钾为插层剂, 通过离子交换制备插层水滑石, 并以其为填料, 通过原位插层聚合方法, 制备了水滑石/氟碳表面活性剂/聚酰亚胺纳米复合材料. 用X射线衍射、红外光谱和热失重等方法分析插层水滑石结构. 结果表明, 全氟辛基磺酸钾插层水滑石后, 水滑石的层间距由0.76 nm增加到2.52 nm, 在水滑石层间构建了氟碳链的微环境. 这种氟化水滑石可剥离分散于聚酰亚胺基体中, 改善了纳米复合材料的气体阻隔性能、介电性能和机械性能. 这种影响不仅体现无机纳米片层的杂化效果, 而且展示出氟碳链的特点.

关键词: 氟碳表面活性剂, 水滑石, 聚酰亚胺, 纳米复合材料

Abstract:

Layered double hydroxide was modified with polyfluorinated surfactant via anion-exchange intercalation procedure. The nature of the interlayer anions, the morphology and the thermal stability of the fluorinated LDH(LDH-FS) were investigated by infrared spectrum, X-ray diffraction and thermogravimetry analysis. The interlayer space was expanded from 0.76 nm to 2.52 nm and the microenvironments with polyfluorinate phase were formed. LDH-FS based polyimide(PI) nanocomposites were prepared by the in situ polymerization and characterized. LDH-FS was well dispersed in the polyimide matrix. The gas barred, mechnical and dielectric properties of the LDH-FS/PI nanocomposites were synthetically effected by the exfoliated inorganic nanolayers and polyfluorocarbon chain.

Key words: Polyfluorinated surfactant, Layered double hydroxide, Polyimide, Nanocomposites

中图分类号:

O633

TrendMD:

郭海泉, 马晓野, 金日哲, 康传清, 邱雪鹏, 高连勋. 基于氟碳表面活性剂插层水滑石的聚酰亚胺纳米复合材料的制备与性能. 高等学校化学学报, 2016, 37(2): 403.

GUO Haiquan, MA Xiaoye, JIN Rizhe, KANG Chuanqing, QIU Xuepeng, GAO Lianxun. Preparation and Properties of Nanocomposites Based on Polyimide and Polyfluorinated Surfactant-pillared Layered Double Hydroxide^†. Chem. J. Chinese Universities, 2016, 37(2): 403.

图/表 11

Scheme 1 Preparation of LDH-FS/PI nanocomposites

Fig.1 XRD patterns of LDH-CO3(a) and LDH-FS(b)

Fig.2 FTIR spectra of LDH-CO3(a), LDH-FS(b) and FS(c)

Fig.3 TGA curves of LDH-CO3(a) and LDH-FS(b)

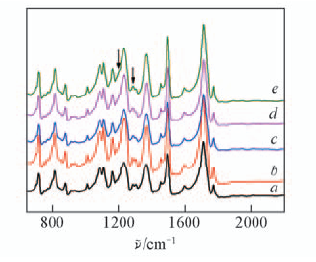

Fig.4 FTIR spectra of PI(a), 1LDH-FS/PI(b), 5LDH-FS/PI(c), 10LDH-FS/PI(d) and 15LDH-FS/PI(e)

Fig.5 XRD patterns of PI(a), 1LDH-FS/PI(b), 5LDH-FS/PI(c), 10LDH-FS/PI(d) and 15LDH-FS/PI(e)

Fig.6 SEM images of fracture surface from PI(A), 1LDH-FS/PI(B), 5LDH-FS/PI(C) and 15LDH-FS/PI(D)

Fig.7 Variation of O2 transmission rates with mass fraction of LDH-FS in PI

Fig.8 Variations of tensile strength(A), Young’s modulus(B) and elongation at break(C) with mass fraction of LDH-FS in PI

Fig.9 Variations of dielectric constant(A) and dielectric loss(B) with mass fraction of LDH-FS in PI at different frequency

Fig.10 TGA curves of PI(a), 1LDH-FS/PI(b), 5LDH-FS/PI(c), 10LDH-FS/PI(d) and 15LDH-FS/PI(e)

参考文献 17

[1]	Yan D. P., Lu J., Duan X., Scientia Sinica Chimica, 2013, 43(9), 1135—1148
	(闫东鹏, 陆军, 段雪. 中国科学: 化学, 2013, 43(9), 1135—1148)
[2]	Chen H., Zhao X., Gao H., Zhu H. D., Jiang L. H., Ling Q. D., Chem. J. Chinese Universities, 2015, 36(1), 41—47
	(陈鸿, 赵璇, 高慧, 朱海娣, 姜丽红, 凌启淡. 高等学校化学学报, 2015, 36(1), 41—47)
[3]	Hsueh H. B., Chen C. Y., Polymer, 2003, 44, 1151—1161
[4]	Cao T. C., Chen G. M., Guo C. Y., Chem. J. Chinese Universities, 2013, 34(10), 2239—2246
	(曹天池, 陈光明, 郭存悦. 高等学校化学学报, 2013, 34(10), 2239—2246)
[5]	Matusinovic Z., Wilkie C. A., J. Mater. Chem., 2012, 22, 18701—18074
[6]	Schonhals A., Goering H., Costa F. R., Wagenknecht U., Heinrich G., Macromolecules, 2009, 42, 4165—4174
[7]	Chen H., Zhao X., Gao H., Zhu H. D., Jiang L. H., Ling Q. D., Chem. J. Chinese Universities, 2015, 36(1), 41—47
	(陈鸿, 赵璇, 高慧, 朱海娣, 姜丽红, 凌启淡. 高等学校化学学报, 2015, 36(1), 41—47
[8]	Wang Q., O’Hare D., Chem. Rev., 2012, 112, 4124—4155
[9]	Basu D., Das A., Stöckelhuber K. W., Wagenknecht U., Heinrich G., Progress in Polymer Science, 2014, 39, 594—626
[10]	Ding M.X., Polyimide: Chemistry, Relationship Between Structure and Properties and Materials, Science Press, Beijing, 2012, 1—5
	(丁孟贤. 聚酰亚胺:化学、结构与性能的关系及材料, 北京: 科学出版社, 2012, 1—5)
[11]	Liaw D. J., Wang K. L., Huang Y. C., Lee K. R., Lai J. Y., Ha C. S., Prog. Polym. Sci., 2012, 37, 907—974
[12]	Guo H. Q., Yao H. B., Ma X. Y., Qiu X. P., Gao L. X., Acta Polymerica Sinica, 2015, 3, 356—362
	(郭海泉, 姚海波, 马晓野, 邱雪鹏, 高连勋. 高分子学报, 2015, 3, 356—362
[13]	Ding M. X., Prog. Polym. Sci., 2007, 32, 623—668
[14]	Kutlu B., Leuteritz A., Boldt R., Jehnichen D., Heinrich G., Chemical Engineering Journal, 2014, 43, 394—404
[15]	Pang X. J., Liu Y., Chen L., Quan Z. L., Chem. J. Chinese Universities, 2015, 36(10), 1933—1938
	(庞秀江, 刘源, 陈利, 金贞兰. 高等学校化学学报, 2015, 36(10), 1933—1938)
[16]	Xi X., Zhen W. J., Bian S. Z., Chem. J. Chinese Universities, 2015, 36(3), 559—567
	(席习, 甄卫军, 卞生珍. 高等学校化学学报, 2015, 36(3), 559—567)
[17]	Ahn J., Han M., Ha C. S., Polym. Int., 2011, 60, 271—278

基于氟碳表面活性剂插层水滑石的聚酰亚胺纳米复合材料的制备与性能

Preparation and Properties of Nanocomposites Based on Polyimide and Polyfluorinated Surfactant-pillared Layered Double Hydroxide^†

RichHTML

PDF (PC)

可视化

被引次数

摘要/Abstract

引用本文

使用本文

图/表 11

参考文献 17

相关文章 15

编辑推荐

Metrics

本文评价

[1]	仇心声, 吴芹, 史大昕, 张耀远, 陈康成, 黎汉生. 离子型交联磺化聚酰亚胺质子交换膜的制备及高温燃料电池性能[J]. 高等学校化学学报, 2022, 43(8): 20220140.
[2]	赵君禹, 王春博, 王成杨, 张克, 丛冰, 杨岚, 赵晓刚, 陈春海. 导热膨胀石墨/聚醚酰亚胺复合材料的制备与性能[J]. 高等学校化学学报, 2022, 43(4): 20210800.
[3]	王寿柏, 吴修明, 束辰, 钟敏, 黄卫, 颜德岳. 含叔丁基聚酰亚胺均质膜的气体分离性能[J]. 高等学校化学学报, 2022, 43(11): 20220357.
[4]	郑美琪, 毛方琪, 孔祥贵, 段雪. 类水滑石材料在核废水处理领域的应用[J]. 高等学校化学学报, 2022, 43(10): 20220456.
[5]	王寿柏, 吴修明, 吴锦明, 汤艳峰, 束辰, 钟敏, 黄卫, 颜德岳. 含叔丁基/异丁基二胺的可溶性透明聚酰亚胺的合成与性能[J]. 高等学校化学学报, 2021, 42(9): 2944.
[6]	朱德帅, 赵剑英, 杨正慧, 郭海泉, 高连勋. 基于多层结构设计的高储能密度氧化石墨烯/聚酰亚胺复合材料[J]. 高等学校化学学报, 2021, 42(8): 2694.
[7]	黄聪聪, 张宝庆, 刘琛阳. 聚酰亚胺玻璃化转变温度预测: 基团贡献加和法与未知基团赋值[J]. 高等学校化学学报, 2021, 42(8): 2617.
[8]	王献伟, 柯红军, 袁航, 鲁戈舞, 李丽英, 孟祥胜, 宋书林, 王震. 耐高温可溶性聚酰亚胺树脂及其复合材料[J]. 高等学校化学学报, 2021, 42(6): 2041.
[9]	吴涛, 方玉婷, 董杰, 赵昕, 张清华. 基于乙炔基-苯并噁嗪单元双重交联反应的聚酰亚胺树脂的制备与性能[J]. 高等学校化学学报, 2021, 42(6): 1978.
[10]	丁中振, 李天, 李长明, 赵宇飞, 宋宇飞. 水滑石基催化剂催化合成碳纳米材料的研究进展[J]. 高等学校化学学报, 2021, 42(6): 1622.
[11]	许晓洲, 刘仪, 何民辉, 莫松, 蓝邦伟, 翟磊, 范琳. 共聚结构和分子量对热塑性聚酰亚胺树脂熔融与耐热性能的影响[J]. 高等学校化学学报, 2021, 42(3): 919.
[12]	宁湫洋, 李万程. 平面型乙醇快速响应气敏传感器的制备[J]. 高等学校化学学报, 2020, 41(8): 1745.
[13]	蔡中顺, 朱子慧, 潘菁, 孙妍妍, 习玲玲, 侯昭胤. Co-Al催化剂在环氧丙醇加氢制备1,3-丙二醇中的应用[J]. 高等学校化学学报, 2020, 41(8): 1818.
[14]	白兰, 翟磊, 王畅鸥, 何民辉, 莫松, 范琳. 含酰胺结构超低膨胀聚酰亚胺薄膜的热膨胀行为[J]. 高等学校化学学报, 2020, 41(4): 795.
[15]	武营飞,李洪昱,蔡磊,贺爱华. 高耐磨低生热NBR/TBIR复合材料的结构与性能[J]. 高等学校化学学报, 2020, 41(3): 565.

基于氟碳表面活性剂插层水滑石的聚酰亚胺纳米复合材料的制备与性能

Preparation and Properties of Nanocomposites Based on Polyimide and Polyfluorinated Surfactant-pillared Layered Double Hydroxide†

RichHTML

PDF (PC)

可视化

被引次数

摘要/Abstract

引用本文

使用本文

图/表 11

参考文献 17

相关文章 15

编辑推荐

Metrics

本文评价

Preparation and Properties of Nanocomposites Based on Polyimide and Polyfluorinated Surfactant-pillared Layered Double Hydroxide^†
