双金属CuCo-MOFs材料高效催化环烯烃与空气的环氧化反应

doi:10.7503/cjcu20250232

高等学校化学学报 ›› 2026, Vol. 47 ›› Issue (2): 20250232.doi: 10.7503/cjcu20250232

双金属CuCo-MOFs材料高效催化环烯烃与空气的环氧化反应

程柔, 孙凡棋, 鲁新环(), 郭昊天, 占俊辉, 黄佳, 严姗, 周丹, 夏清华()

湖北大学化学化工学院，小分子原料药精准制造湖北省重点实验室, 有机功能分子合成与应用教育部重点实验室, 武汉 430062

收稿日期:2025-08-21 出版日期:2026-02-10 发布日期:2025-09-25
通讯作者: 鲁新环,夏清华 E-mail:xinhuan003@aliyun.com;xiaqh518@aliyun.com
基金资助:
国家自然科学基金(22072038);国家自然科学基金(22272045);药物合成与优化湖北省重点实验室开放基金(ZD202502);小分子原料药精准制造湖北省重点实验室开放基金(HKLB2414)

Sustainable Epoxidation of Cycloalkenes Using Air Catalyzed by Bimetallic CuCo-MOFs

CHENG Rou, SUN Fanqi, LU Xinhuan(), GUO Haotian, ZHAN Junhui, HUANG Jia, YAN Shan, ZHOU Dan, XIA Qinghua()

College of Chemistry and Chemical Engineering，Hubei Key Laboratory for Precision Synthesis of Small Molecule Pharmaceuticals，Ministry of Education Key Laboratory for the Synthesis and Application of Organic Functional Molecules，Hubei University，Wuhan 430062，China

Received:2025-08-21 Online:2026-02-10 Published:2025-09-25
Contact: LU Xinhuan, XIA Qinghua E-mail:xinhuan003@aliyun.com;xiaqh518@aliyun.com
Supported by:
the National Natural Science Foundation of China(22072038);the Open Funding Project of Hubei Provincial Key Laboratory of Drug Synthesis and Optimization, China(ZD202502);the Open Funding Project of Hubei Key Laboratory for Precision Synthesis of Small Molecule Pharmaceuticals, China(HKLB2414)

1. ESM to 20250232.pdf(1278KB)

摘要/Abstract

摘要：

双金属有机框架(MOFs)材料具备可修饰的骨架结构和多金属间的协同效应, 在催化领域展现出巨大的应用潜力. 本文选取具有相似电子结构和离子半径的Cu²⁺和Co²⁺作为金属中心, 构建了双金属CuCo-MOFs催化剂, 实现了环烯烃高效温和的空气环氧化反应, 且体系中无外加引发剂或助还原剂. 采用静态水热法制备的Cu_0.1Co-MOF-BTC-S-150-24催化剂经X射线衍射(XRD)、场发射扫描电子显微镜(FESEM)、 X射线光电子能谱(XPS)和氨气程序升温脱附测试(NH₃-TPD)等表征手段证实其结构特性. 在优化条件下(以1,4-二氧六环为溶剂, 80 ℃, 5 h, 空气作为氧化剂), 该催化剂对3-甲基-1-环己烯的空气环氧化反应表现出优异的催化性能, 底物转化率高达97.2%, 环氧产物选择性≥99%. 同时, 该催化剂展现出良好的底物普适性, 对环辛烯和4-乙烯基-1-环己烯的转化率分别达到79.4%和80.3%, 相应环氧产物的选择性为98.0%和74.3%. 经过5次循环使用后, 催化剂仍保持稳定的催化活性, 表明其具有良好的循环稳定性.

关键词: 双金属CuCo-MOFs, 环烯烃, 3-甲基-1-环己烯, 空气, 环氧化

Abstract:

Bimetallic metal-organic frameworks（MOFs） possess tunable skeletal structures and synergistic effects between multiple metals， demonstrating significant application potential in the field of catalysis. In this study， Cu²⁺ and Co²⁺， which have similar electronic structures and ionic radii， were selected as metal centers to successfully construct a bimetallic CuCo-MOF catalyst， achieving efficient and mild air-mediated epoxidation of cycloalkenes without the addition of external initiators or co-reductants. The Cu_0.1Co-MOF-BTC-S-150-24 catalyst prepared via static hydrothermal method was characterized by X-ray diffraction（XRD）， field emission scanning electron microscope（FESEM）， X-ray photoelectron spectroscopy（XPS） and NH₃-temperature programmed desorption（NH₃-TPD）. Under optimized conditions（using 1，4-dioxane as the solvent， 80 °C， 5 h， and air as the oxidant）， the catalyst demonstrates excellent catalytic performance in the air-catalyzed epoxidation of 3-methyl-1-cyclohexene， achieving a substrate conversion rate of up to 97.2% and epoxide product selectivity ≥99%. Additionally， the catalyst demonstrates good substrate universality， achieving conversion rates of 79.4% and 80.3% for cyclooctene and 4-vinyl-1- cyclohexene， respectively， with corresponding epoxide product selectivities of 98.0% and 74.3%. After five cycles of use， the catalyst maintains stable catalytic activity， indicating excellent cyclic stability.

Key words: Bimetallic CuCo-MOFs, Cycloolefin, 3-Methyl-1-cyclohexene, Air, Epoxidation

中图分类号:

O643.3

TrendMD:

程柔, 孙凡棋, 鲁新环, 郭昊天, 占俊辉, 黄佳, 严姗, 周丹, 夏清华. 双金属CuCo-MOFs材料高效催化环烯烃与空气的环氧化反应. 高等学校化学学报, 2026, 47(2): 20250232.

CHENG Rou, SUN Fanqi, LU Xinhuan, GUO Haotian, ZHAN Junhui, HUANG Jia, YAN Shan, ZHOU Dan, XIA Qinghua. Sustainable Epoxidation of Cycloalkenes Using Air Catalyzed by Bimetallic CuCo-MOFs. Chem. J. Chinese Universities, 2026, 47(2): 20250232.

图/表 8

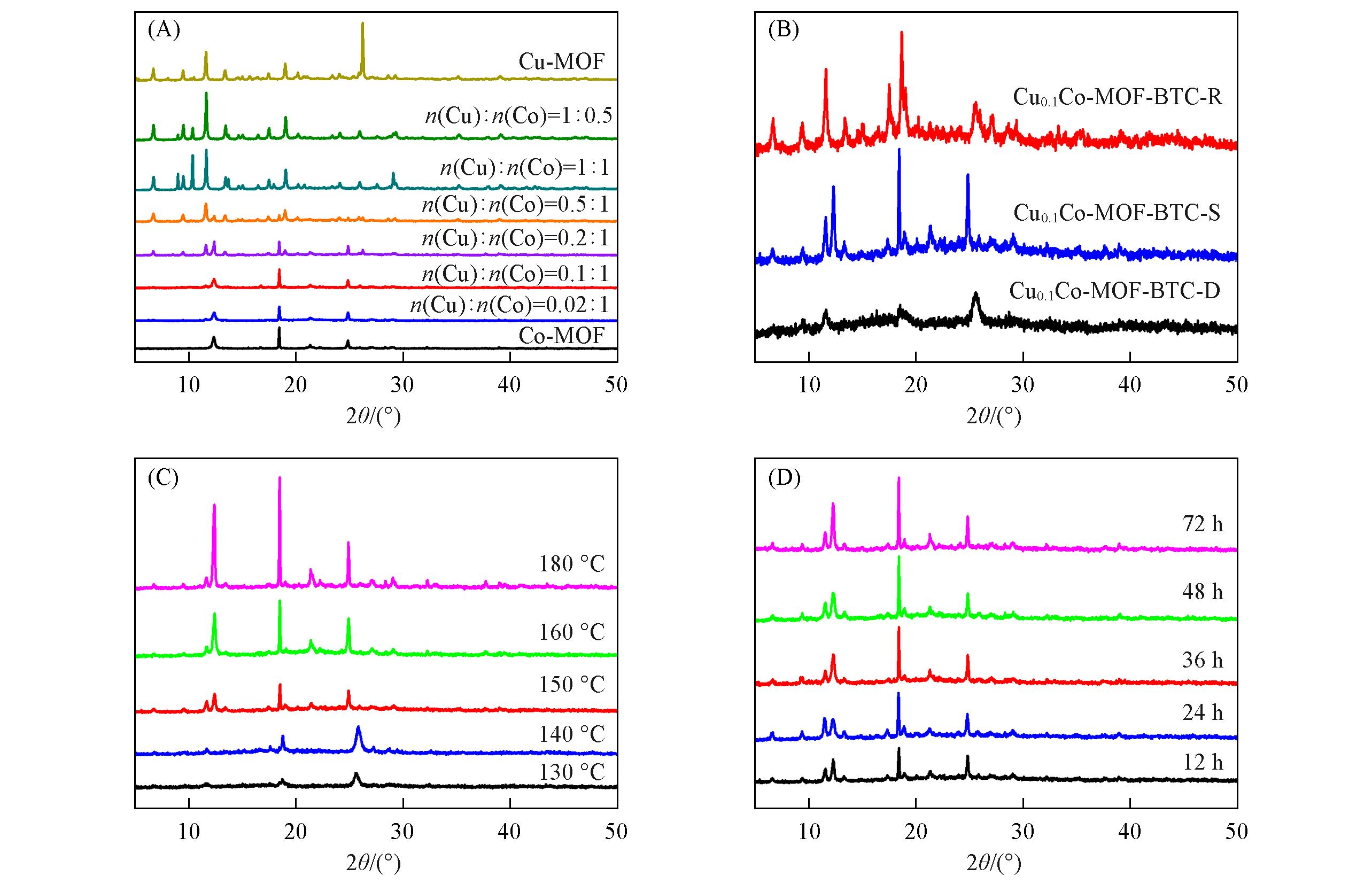

Fig.1 XRD patterns of CuCo⁃MOFs catalysts（A） Different Cu/Co molar ratios via static hydrothermal method；（B） different synthesis methods；（C） different crystallization temperature via static hydrothermal method；（D） different crystallisation time.

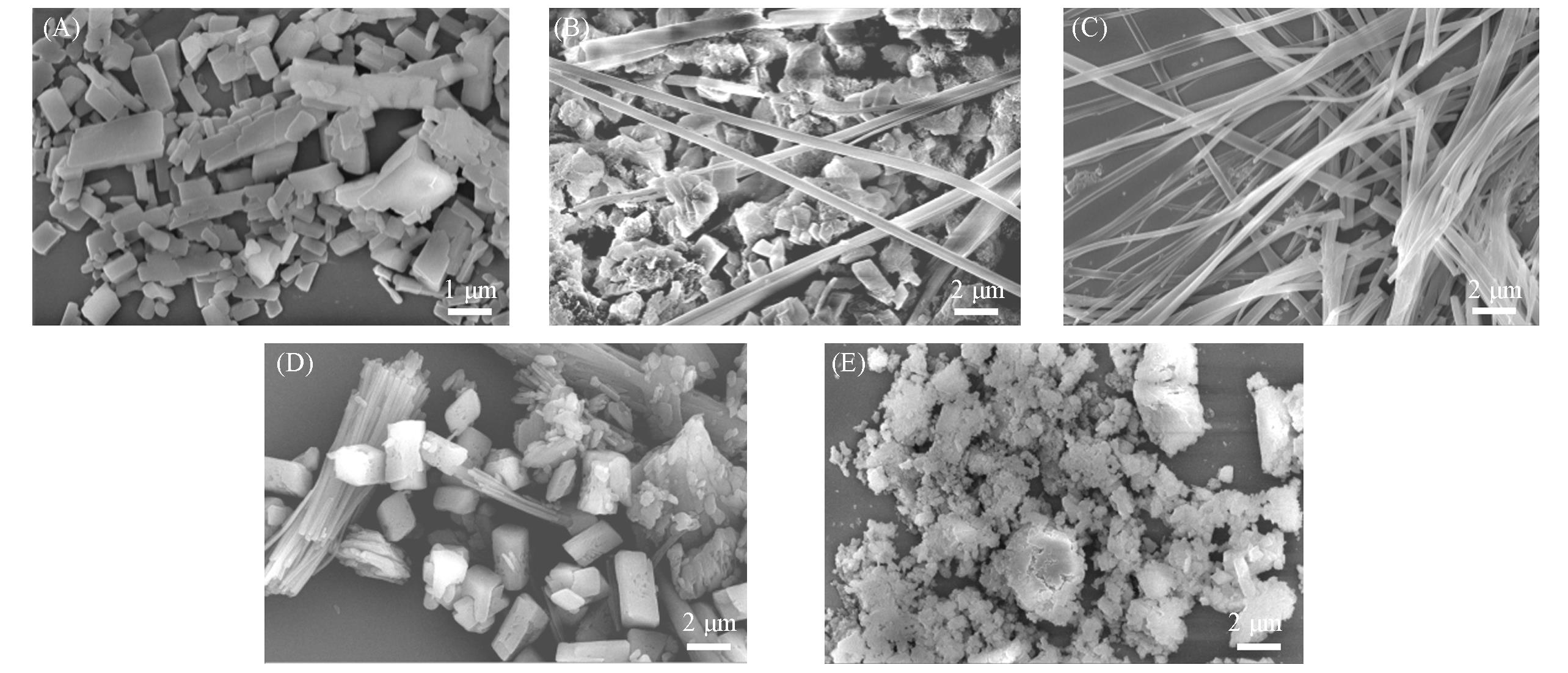

Fig.2 FESEM images of Co⁃MOF⁃BTC⁃S(A), Cu0.1Co⁃MOF⁃BTC⁃S(B), Cu⁃MOF⁃BTC⁃S(C), rotating hydrothermal method(D) and dry glue conversion method(E)

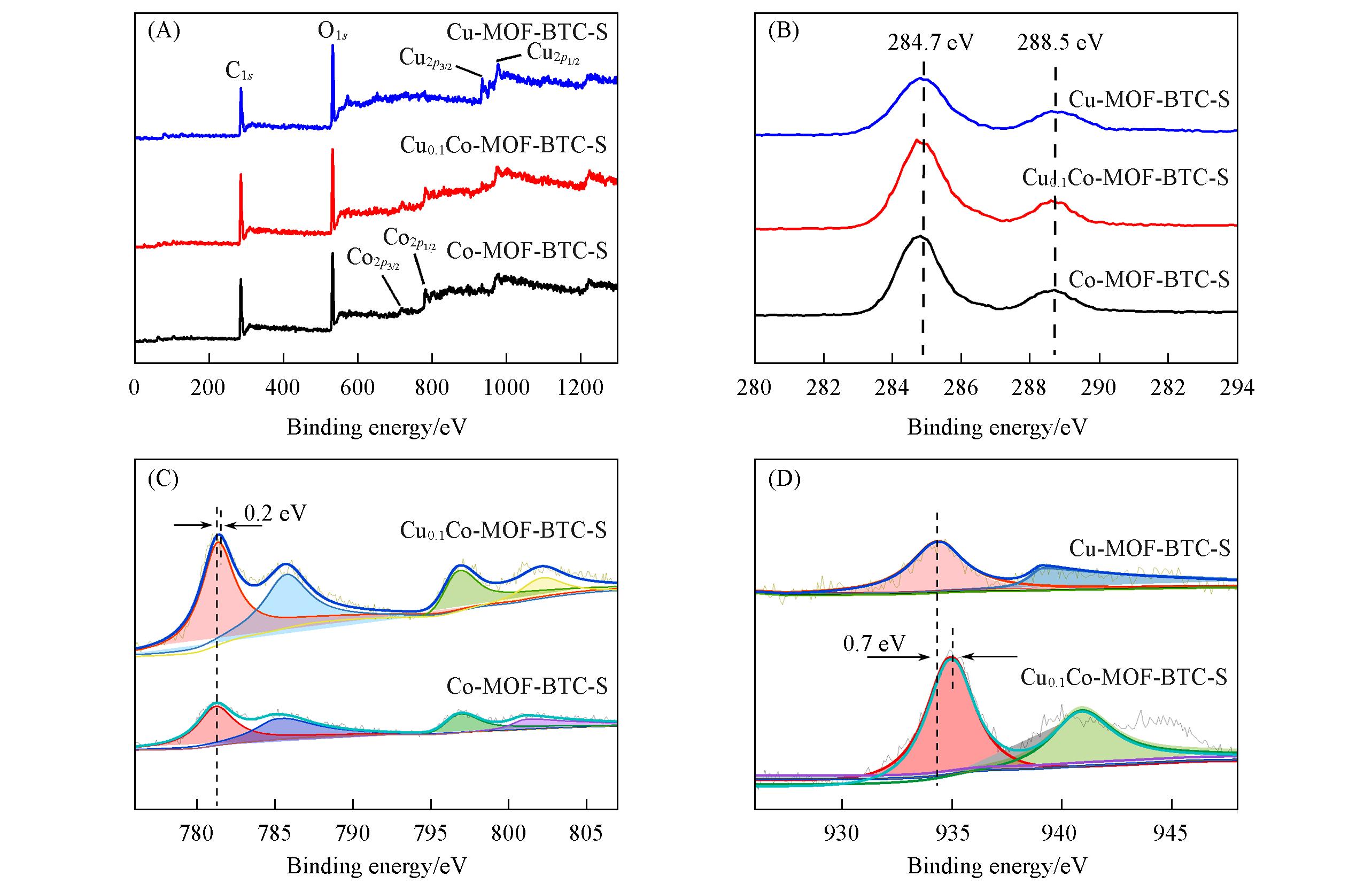

Fig.3 XPS spectra of different materials（A） Survey；（B） C1s；（C） Co2p；（D） Cu2p .

Fig.4 NH3⁃TPD patterns of different bimetallic materials(A) and different Cu/Co molar ratios(B)

Table 1 Epoxidation of 3-Methyl-1-cyclohexene over different materials*

Catalyst	Conversion（%）	Selectivity（%）
Catalyst	Conversion（%）	Epoxide（MCH）	MCHO
Co-MOF-BTC-S-150-24	36.7	≥99	0
Cu_0.02Co-MOF-BTC-S-150-24	76.1	≥99	0
Cu_0.04Co-MOF-BTC-S-150-24	88.9	≥99	0
Cu_0.1Co-MOF-BTC-S-150-24	97.2	≥99	0
Cu_0.2Co-MOF-BTC-S-150-24	98.0	86.3	6.7
Cu_0.5Co-MOF-BTC-S-150-24	98.6	84.7	8.2
Cu₁Co-MOF-BTC-S-150-24	89.3	80.2	19.8
Cu₁Co_0.5-MOF-BTC-S-150-24	75.3	79.5	20.5
Cu-MOF-BTC-S-150-24	12.7	18.8	81.2
Co-MOF-BTC-S-150-24+	56.7	75.1	24.9
Cu-MOF-BTC-S-150-24-Mixed

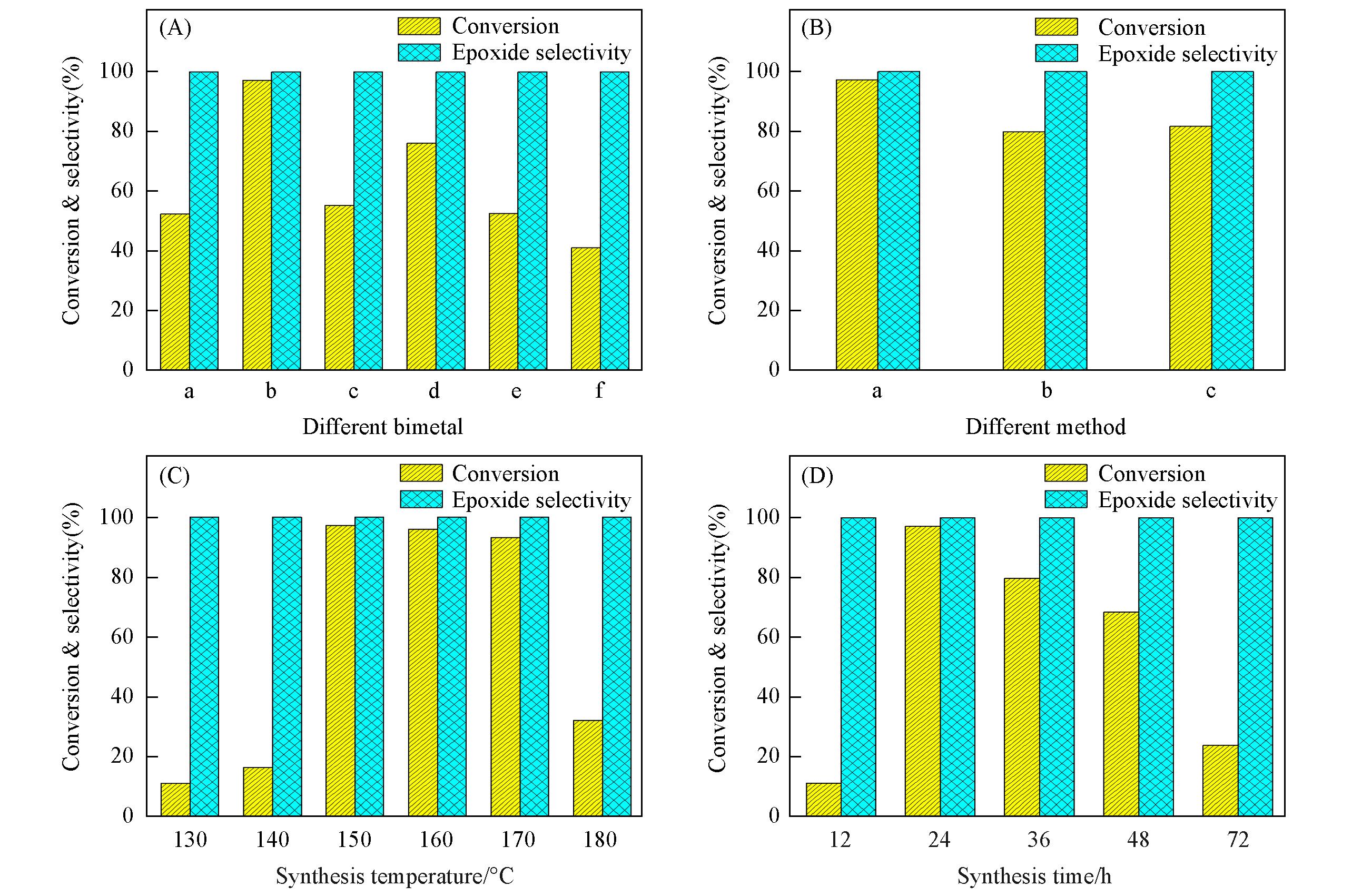

Fig.5 Effect of different catalysts on the epoxidation of 3⁃methyl⁃1⁃cyclohexene（A） a. La0.1Co-MOF-BTC-S-150-24； b. Cu0.1Co-MOF-BTC-S-150-24； c. Zr0.1Co-MOF-BTC-S-150-24； d. Zn0.1Co-MOF-BTC-S-150-24； e. Sn0.1Co-MOF-BTC-S-150-24； f. Bi0.1Co-MOF-BTC-S-150-24；（B） a. Cu0.1Co-MOF-BTC-S； b. Cu0.1Co-MOF-BTC-R； c. Cu0.1Co-MOF-BTC-D；（C） synthesis temperature；（D） synthesis time. Reaction conditions： 10 g 1，4-dioxane， 2 mmol 3-methyl-1-cyclohexene， 20 mg catalyst， 80 °C， 5 h， 20 mL/min×2 air.

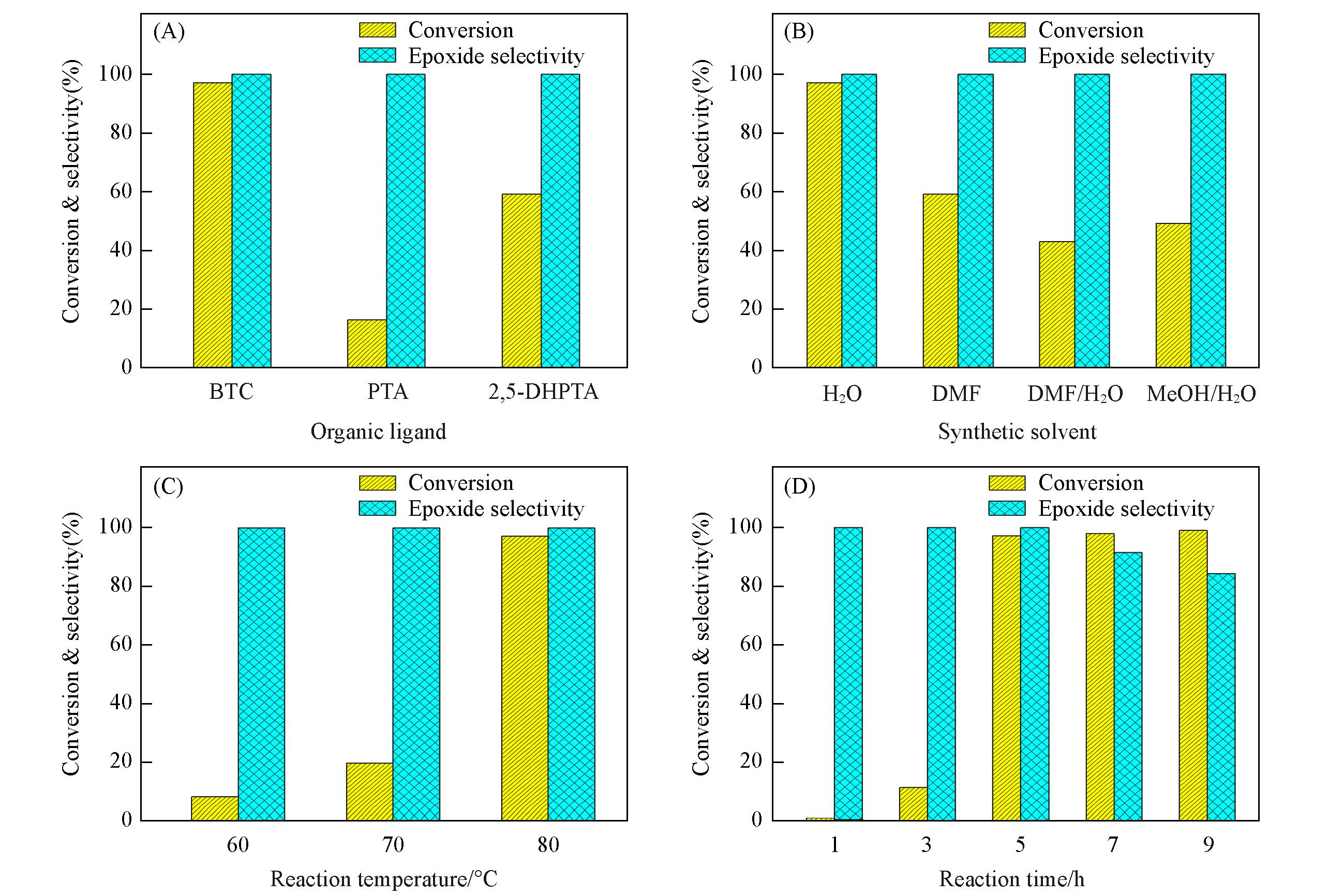

Fig.6 Effect of different CuCo⁃MOF materials and reaction conditions on the epoxidation of 3⁃methyl⁃1⁃cyclohexene（A） Organic ligand；（B） synthesis solvent；（C） reaction temperature；（D） reaction time. Reaction conditions： 10 g 1，4-dioxane， 2 mmol 3-methyl-1-cyclohexene， 20 mg catalyst， 80 °C， 5 h， 20 mL/min×2 air.

Fig.7 Epoxidation of other olefins over Cu0.1Co⁃MOF⁃ BTC⁃S⁃150⁃24a. 3-Methyl-cyclohexene； b. cyclohexene； c. cyclooctene； d. cyclododecene； e. 4-vinylcyclohexene； f. styrene. Reaction conditions： 10 g 1，4-dioxane， 2 mmol olefin， 20 mg catalyst， 80 ℃， 5 h， 20 mL/min×2 air.

参考文献 30

[1]	Zhang P.， Wang T.， Gong J. L.， CCS Chemistry， 2023， 5（5）， 1028—1042
[2]	Lu X. H.， Tao P. P.， Huang F. F.， Zhang X. G.， Lin Z. C.， Pan H. J.， Zhang H. F.， Zhou D.， Xia Q. H.， Chem. J. Chinese Universities， 2019， 40（3）， 528—535
	鲁新环，陶佩佩，黄锋锋，张香归，林志成，潘海军，张海福，周丹，夏清华. 高等学校化学学报， 2019， 40（3）， 528—535
[3]	Yang G. W.， Xie R.， Zhang Y. Y.， Xu C. K.， Wu G. P.， Chem. Rev.， 2024， 124（21）， 12305—12380
[4]	Liu J. Y.， Ji X. Y.， Wang L. X.， Jian P. M.， Liu B.， Appl. Surf. Sci.， 2023， 637， 157935
[5]	Wilbers D.， Brehm J.， Lewis R. J.， Marwijk J. V.， Davies T. E.， Morgan D. J.， Opperman D. J.， Smit M. S.， Alcalde M.， Kotsiopoulos A.， Green Chem.， 2021， 23（11）， 4170—4180
[6]	Büker J.， Huang X.，Bitzer J.， Kleist W.， Muhler M.， Peng B.， ACS Catal.， 2021， 11（13）， 7863—7875
[7]	Cao H.， Zhu B.， Yang Y.， Xu L.， Yu L.， Xu Q.， Chin. J. Catal.， 2018， 39（5）， 899—907
[8]	Yoon T. U.， Ahn S.， Kim A. R.， Notestein J. M.， Farha O. K.， Bae Y. S.， Catal. Sci. Technol.， 2020， 10（14）， 4580—4585
[9]	Tian Z.， Zhu S.， Li J.， Yan Y.， Fuel， 2020， 271， 117591
[10]	Choi K.， Hong S. H.， Chem， 2023， 9（9）， 2637—2654
[11]	Su R.， Cao W.， Ma G.， Li W.， Li Z.， Liu Y.， Chen L.， Chen Z.， Li X.， Cui P.， Front Pharmacol.， 2024， 14， 1326245
[12]	Luo H.， Yin Y.， Wang Y.， Li Q.， Tang A.， Liu Y.， Int. J. Adh.， 2022， 114， 103026
[13]	Soares J. C. S.， Gonçalves A. H. A.， Zotin F. M. Z.， de Araújo L. R. R.， Catal Today， 2021， 381， 143—153
[14]	Denekamp I. M.， Antens M.， Slot T. K.， Rothenberg G.， ChemCatChem， 2018， 10（5）， 1035—1041
[15]	Xu B.， Deng M.， Lin K.， Wang Y.， Lu X.， Ma R.， Fu Y.， Zhu W.， J. Catal.， 2024， 429， 115256
[16]	Szczyglewska P.， Feliczak⁃Guzik A.， Chałupniczak S.， Nowak I.， Materials， 2023， 16（15）， 5383
[17]	Zhong W.， Liu M.， Dai J.， Yang J.， Mao L.， Yin D.， Appl. Catal. B： Environ.， 2018， 225， 180—196
[18]	Zhang W.， Lu X. H.， Dong Y. H.， Guo H. T.， Yan S.， Zhou D.， Xia Q. H.， Chem. J. Chinese Universities， 2025， 46（4）， 20240555
	张望，鲁新环，董妍红，郭昊天，严姗，周丹，夏清华. 高等学校化学学报， 2025， 46（4）， 20240555
[19]	Ji G.， Zhao L.， Wang Y.， Tang Y.， He C.， Liu S.， Duan C.， ACS Catal.， 2022， 12（13）， 7821—7832
[20]	Guo H. T.， Lu X. H.， Sun F. Q.， Tao Y. Y.， Duan J. G.， Zhang W.， Zhou D.， Xia Q. H.， Chem. J. Chinese Universities， 2023， 44（12）， 20230408
	郭昊天，鲁新环，孙凡棋，陶艺元，段金贵，张望，周丹，夏清华. 高等学校化学学报， 2023， 44（12）， 20230408
[21]	Syed Z. H.， Sha F.， Zhang X.， Kaphan D. M.， Delferro M.， Farha O. K.， ACS Catal.， 2020， 10（19）， 11556—11566
[22]	Jiao L.， Wang Y.， Jiang H. L.， Xu Q.， Adv. Mater.， 2018， 30（37）， 1703663
[23]	Kumari A.， Kaushal S.， Singh P. P.， Mater. Today Energy， 2021， 20， 100667
[24]	Dong Y. H.， Lu X. H.， Yang L.， Sun F. Q.， Duan J. G.， Guo H. T.， Zhang Q. J.， Zhou D.， Xia Q. H.， Chem. J. Chinese Universities， 2022， 43（11）， 20220458
	董妍红，鲁新环，杨璐，孙凡棋，段金贵，郭昊天，张钦峻，周丹，夏清华. 高等学校化学学报， 2022， 43（11）， 20220458
[25]	Li T.， Lu X. H.， Li X. X.， Cheng R.， Guo H. T.， Zhan J. H.， Zhou D.， Xia Q. H.， Chem. J. Chinese Universities， 2024， 45（12）， 20240367
	李婷，鲁新环，李茜茜，程柔，郭昊天，占俊辉，周丹，夏清华. 高等学校化学学报， 2024， 45（12）， 20240367
[26]	Liu H.， Liu W.， Xue G.， Tan T.， Yang C.， An P.， Chen W.， Zhao W.， Fan T.， Cui C.， J. Am. Chem. Soc.， 2023， 145（20）， 11085—11096
[27]	Sun F. Q.， Guo H. T.， Zhang W.， Li T.， Lu X. H.， Zhao L.， Zhou D.， Xia Q. H.， Mol. Catal.， 2024， 557， 113958
[28]	Wang C.， Xi Z. S.， Ban T.， Liu Z. Y.， Luo Y. B.， Gao H. Y.， Ge W.， Shu X. T.， J. Mater. Chem. A， 2025， 13（20）， 14655—14671
[29]	Liu H. L.， Liu W.， Xue G. X.， Tan T.， Yang C. Y.， An P. F.， Chen W. X.， Fan T.， Cui C. Q.， Tang Z. Y.， Li G. D.， J. Am. Chem. Soc.， 2023， 145（20）， 11085—11096
[30]	Shaheen M.， Iqbal M. Z.， Khan M. W.， Siddique S.， Aftab S.， Wabaidur S. M.， Energ Fuel， 2023， 37（5）， 4000—4009

双金属CuCo-MOFs材料高效催化环烯烃与空气的环氧化反应

Sustainable Epoxidation of Cycloalkenes Using Air Catalyzed by Bimetallic CuCo-MOFs

RichHTML

PDF (PC)

补充材料

可视化

摘要/Abstract

引用本文

使用本文

图/表 8

参考文献 30

相关文章 15

编辑推荐

Metrics

本文评价

[1]	张望, 鲁新环, 董妍红, 郭昊天, 严姗, 周丹, 夏清华. 梭形含钴MOFs材料协同催化双烯烃空气环氧化反应[J]. 高等学校化学学报, 2025, 46(4): 20240555.
[2]	徐明伟, 杨尚学, 刘冠林, 杨婷, 张一帆, 赵越, 李和国, 张明明, 徐欢. 面向高湿PMs滤除和无源生理监测的有机-无机纳米杂化电活性聚乳酸防护膜[J]. 高等学校化学学报, 2025, 46(3): 20240513.
[3]	宋欣译, 唐梦珂, 王存民, 朱金佗, 黄胜, 徐欢, 何新建. 立构复合化聚乳酸纳纤膜的制备及高效滤除PM_2.5性能[J]. 高等学校化学学报, 2024, 45(2): 20230352.
[4]	李婷, 鲁新环, 李茜茜, 程柔, 郭昊天, 占俊辉, 周丹, 夏清华. ZnCo-POPs球形材料衍生双金属催化剂协同催化烯烃与空气的环氧化[J]. 高等学校化学学报, 2024, 45(12): 20240367.
[5]	王存民, 江亮, 李佳琪, 李欣雨, 张一帆, 袁慧, 张明明, 朱金佗, 徐欢, 雷磊, 侯冲, 郭震, 何新建. 高取向立构复合化聚乳酸超细纳米纤维膜的制备及长效驻极与滤除PM_0.3性能[J]. 高等学校化学学报, 2024, 45(10): 20240210.
[6]	黄荣廷, 朱桂英, 李欣雨, 唐道远, 张勇, 王斌, 朱金佗, 何新建, 徐欢. 电活性聚乳酸纳纤膜的形态调控及高效捕集PM_0.3性能[J]. 高等学校化学学报, 2024, 45(1): 20230353.
[7]	姚依璇, 鲁长波, 张洪伟, 张杜鑫, 商红岩, 田原宇. [Fe]在环氧化物选择性开环反应中的催化性能[J]. 高等学校化学学报, 2023, 44(8): 20230137.
[8]	孔祥宇, 廖力, 卢灿忠, 方千荣. 共价有机框架-杂多酸复合材料用于非均相催化烯烃环氧化[J]. 高等学校化学学报, 2023, 44(12): 20230282.
[9]	李小川, 唐梦珂, 朱金佗, 何新建, 徐欢. 界面立构复合化电活性聚乳酸纳纤膜的制备及高效过滤性能[J]. 高等学校化学学报, 2023, 44(12): 20230311.
[10]	马文龙, 郭状, 张威, 陈明星. PP/PMIA@PVDF-HFP纳米纤维复合滤材的制备及性能[J]. 高等学校化学学报, 2023, 44(12): 20230344.
[11]	张宏伟, 陈雯, 赵美淇, 马超, 韩云虎. 单原子催化剂在电化学中的研究进展[J]. 高等学校化学学报, 2022, 43(5): 20220129.
[12]	李伟辉, 李浩博, 曾诚, 梁昊樾, 陈佳俊, 李俊勇, 李会巧. 热压法构筑锂负极聚偏氟乙烯基双功能保护层的研究[J]. 高等学校化学学报, 2022, 43(2): 20210629.
[13]	丁钦, 张梓轩, 徐培程, 李晓宇, 段莉梅, 王寅, 刘景海. Cu, Ni, Co掺杂对Fe碳纳米管的结构及电催化性能的影响[J]. 高等学校化学学报, 2022, 43(11): 20220421.
[14]	董妍红, 鲁新环, 杨璐, 孙凡棋, 段金贵, 郭昊天, 张钦峻, 周丹, 夏清华. 双功能金属有机骨架材料的制备及催化烯烃环氧化性能[J]. 高等学校化学学报, 2022, 43(11): 20220458.
[15]	罗强强, 金少青, 孙洪敏, 杨为民. 液相酸溶液后补钛合成Ti-MWW分子筛[J]. 高等学校化学学报, 2021, 42(9): 2742.
