一种绿色高效的氨基酸衍生物添加剂用于提升碱性铝空气电池性能

doi:10.7503/cjcu20250329

高等学校化学学报 ›› 2026, Vol. 47 ›› Issue (6): 20250329.doi: 10.7503/cjcu20250329

一种绿色高效的氨基酸衍生物添加剂用于提升碱性铝空气电池性能

郭雷¹(), 苏安康¹, 陈鑫磊¹, 谭伯川², 昙艳¹, 花佳丽¹, 石维¹

^1.铜仁学院材料与化学工程学院, 铜仁 554300
^2.重庆科技大学冶金与动力工程学院, 重庆 401331

收稿日期:2025-11-03 出版日期:2026-06-10 发布日期:2026-02-06
通讯作者: 郭雷 E-mail:chygl@gztrc.edu.cn
基金资助:
国家自然科学基金(22062022);铜仁市科技局基础研究项目(批准号: 铜市科研[2024]15号)和铜仁学院研究生创新基金项目(trxyyc-202417);铜仁市科技局基础研究项目(批准号: 铜市科研[2024]15号)和铜仁学院研究生创新基金项目(trxyyc-202523)

A Green and Efficient Amino Acid-derived Additive for Enhanced Performance of Alkaline Al-air Batteries

GUO Lei¹(), SU Ankang¹, CHEN Xinlei¹, TAN Bochuan², TAN Yan¹, HUA Jiali¹, SHI Wei¹

^1.School of Materials and Chemical Engineering，Tongren University，Tongren 554300，China
^2.School of Metallurgy and Power Engineering，Chongqing University of Science and Technology，Chongqing 401331，China

Received:2025-11-03 Online:2026-06-10 Published:2026-02-06
Contact: GUO Lei E-mail:chygl@gztrc.edu.cn
Supported by:
the Innovation Fund Project for Graduate Student of Tongren University, China(trxyyc-202417);the National Natural Science Foundation of China(22262030);the Project of Tongren Science and Technology Bureau, China([2024]15)

1. ESM to 20250329.pdf(924KB)

摘要/Abstract

摘要：

以氨基酸衍生物N-乙酰-DL-色氨酸(NDLT)为添加剂, 研究了其在碱性铝空气电池(AABs)电解液中的作用机制及对电池性能的影响. 通过析氢实验、电化学测试、全电池性能评估及微观形貌表征, 揭示了NDLT对铝合金阳极腐蚀行为与放电性能的调控机理. 结果表明, NDLT可在铝合金表面吸附形成致密的阻水保护膜, 有效阻隔电解液中水分子与铝表面的直接接触, 从而显著抑制铝的自腐蚀和寄生析氢反应(HER), 并改善铝阳极的放电行为. 同时, NDLT的吸附有助于构建均匀稳定的铝/电解液界面, 提高铝阳极的放电电位和电化学反应动力学性能. 在4 mol/L NaOH电解液中, NDLT的最佳抑制浓度为7 mmol/L；此时, 铝阳极利用率可达88.3%. 全电池测试结果显示, 添加7 mmol/L NDLT后, 电池能量密度由空白电解液的1550 W·h/kg显著提升至3448 W·h/kg, 容量密度由1324.9 mA·h/g提高至2632.3 mA·h/g. 为提升碱性铝空气电池的耐用性与能量输出提供了一种绿色高效的电解液调控策略, 并为氨基酸衍生物类添加剂的设计与应用奠定了理论基础.

关键词: 铝空气电池, 界面调控, 电解液添加剂, 氨基酸衍生物

Abstract:

In this study， N-acetyl-DL-tryptophan（NDLT）， an amino acid derivative， was introduced as an electrolyte additive to regulate the anode behavior of alkaline aluminum-air batteries（AABs）. The effect mechanism of NDLT on Al alloy anode was systematically investigated through hydrogen evolution measurements， electrochemical tests， full-cell performance evaluation， and microstructural characterization. The results demonstrate that NDLT can adsorb onto the Al alloy surface to form a compact water-blocking protective layer， effectively preventing direct contact between water molecules and the Al surface. This adsorption behavior significantly suppresses Al self-corrosion and parasitic hydrogen evolution reactions（HER）， thereby improving the discharge performance of AABs. Meanwhile， NDLT contributes to the construction of a uniform and stable Al/electrolyte interface， leading to an enhanced discharge potential and improved electrochemical kinetics of the Al anode. In a 4 mol/L NaOH electrolyte， the optimal inhibition concentration of NDLT was determined to be 7 mmol/L， at which the Al anode utilization reached 88.3%. Full-cell tests further revealed that the introduction of 7 mmol/L NDLT increased the energy density from 1550 W·h/kg to 3448 W·h/kg and the capacity density from 1324.9 mA·h/g to 2632.3 mA·h/g. This work provides an effective and environmentally benign electrolyte regulation strategy to enhance the durability and energy output of alkaline AABs， and offers a theoretical basis for the design and development of high-efficiency amino acid-derived additives.

Key words: Aluminum-air battery, Interface regulation, Electrolyte additive, Amino acid derivative

中图分类号:

O646

TrendMD:

郭雷, 苏安康, 陈鑫磊, 谭伯川, 昙艳, 花佳丽, 石维. 一种绿色高效的氨基酸衍生物添加剂用于提升碱性铝空气电池性能. 高等学校化学学报, 2026, 47(6): 20250329.

GUO Lei, SU Ankang, CHEN Xinlei, TAN Bochuan, TAN Yan, HUA Jiali, SHI Wei. A Green and Efficient Amino Acid-derived Additive for Enhanced Performance of Alkaline Al-air Batteries. Chem. J. Chinese Universities, 2026, 47(6): 20250329.

图/表 12

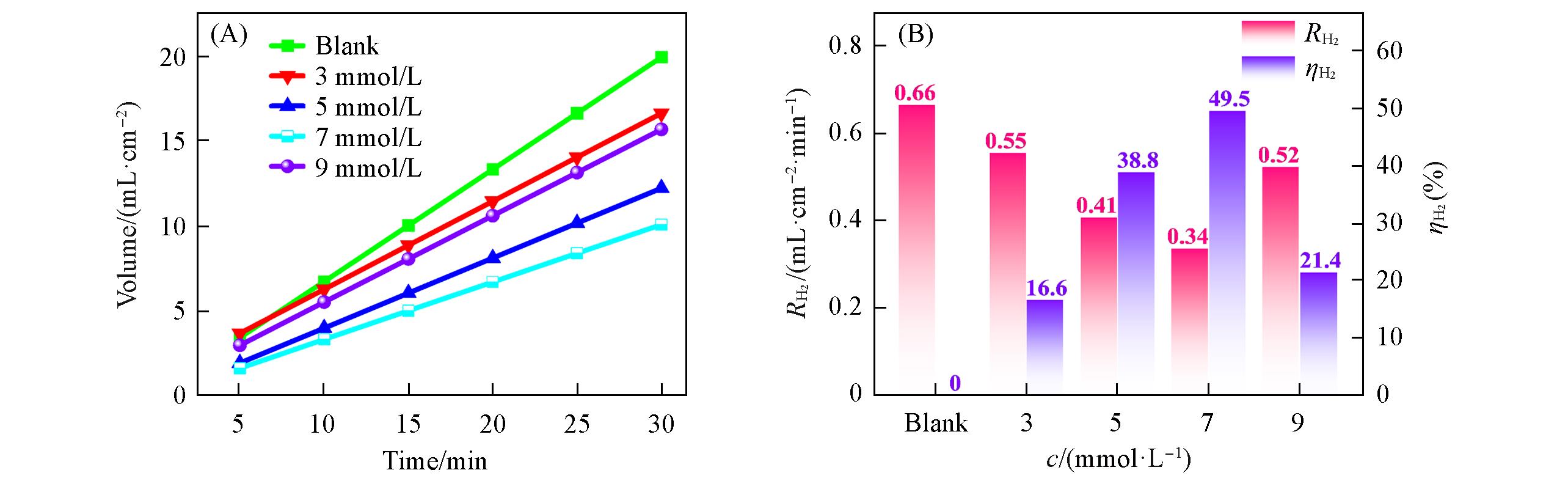

Fig.1 Hydrogen evolution volume(A) and hydrogen evolution rate and corresponding inhibition efficiency(B) of the Al alloy in NaOH solutions containing different concentrations of NDLT

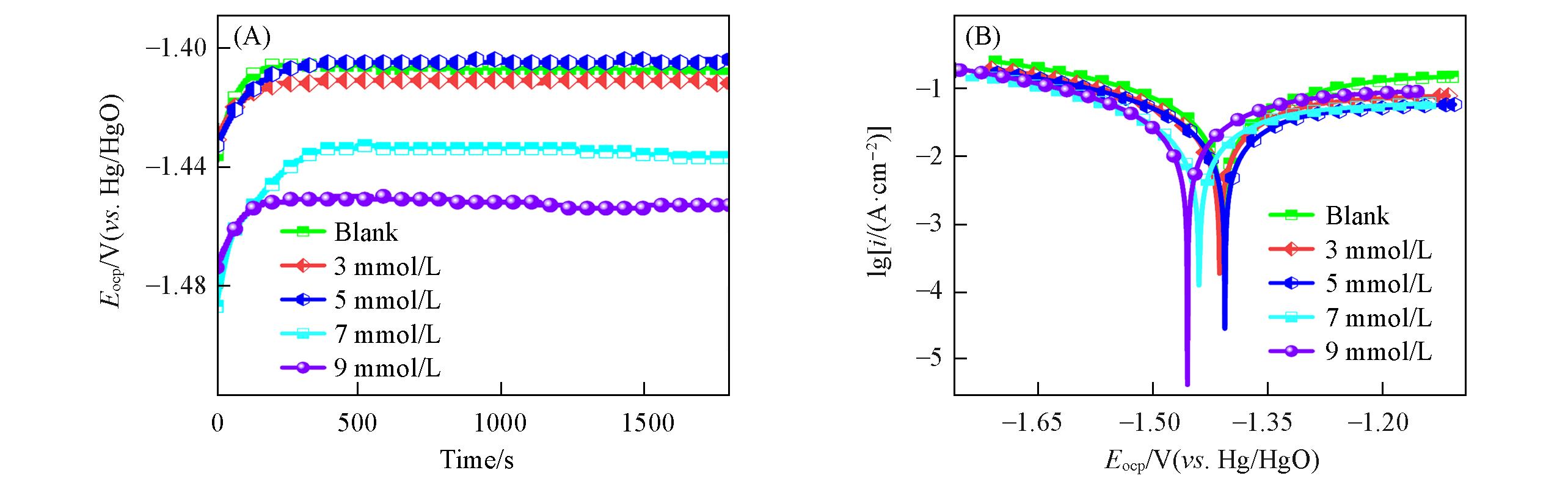

Fig.2 OCP test(A) and Tafel polarization curves(B) of Al alloy in NaOH solutions containing different concentrations of NDLT

Table 1 Polarization parameters of Al alloy corrosion in 4 mol/L NaOH electrolyte in the absence and presence of different concentrations of NDLT*

c/（mmol∙L^-1）	E_corr/V	β_a	-β_c	i_corr/（mA∙cm^-2）	η_PDP（%）
Blank	-1.407	219.9	195.5	34.39	—
3	-1.411	258.2	193.9	28.03	18.5
5	-1.404	295.2	188.9	24.51	28.7
7	-1.436	252.9	189.9	20.32	41.0
9	-1.453	236.0	196.9	25.68	25.3

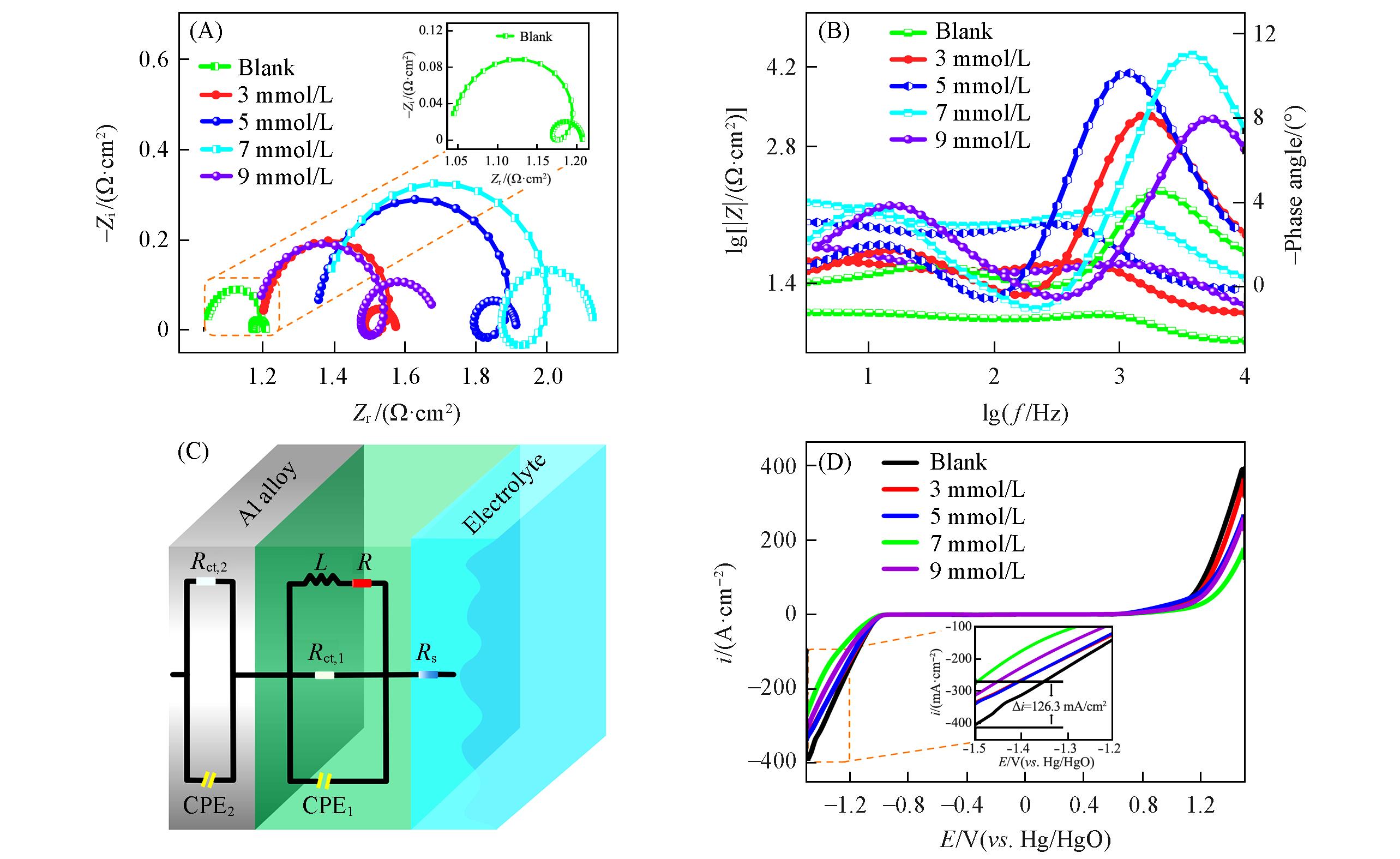

Fig.3 Nyquist plots(A), Bode plots(B), equivalent circuit model(C) and electrochemical stability windows(D) of Al alloy in NaOH solutions containing different concentrations of NDLT

Table 2 Fitted values of impedance of Al alloy in 4 mol/L NaOH electrolyte without and with NDLT

c/(mol∙L^-1)	R_s/ （Ω∙cm²）	CPE₁		R_ct，1/ （Ω∙cm²）	10⁴L/ （H∙cm²）	R_L/ （Ω∙cm²）	CPE₂		R_ct，2/ （Ω∙cm²）	R_p/ （Ω∙cm²）	10³χ²
c/(mol∙L^-1)	R_s/ （Ω∙cm²）	10⁴Y₀/ （S∙s ⁿ ∙cm^-2）	n₁	R_ct，1/ （Ω∙cm²）	10⁴L/ （H∙cm²）	R_L/ （Ω∙cm²）	10²Y₀/ （S∙s ⁿ ∙cm^-2）	n₂	R_ct，2/ （Ω∙cm²）	R_p/ （Ω∙cm²）	10³χ²
Blank	1.040	5.297	1.000	0.180	1.419	0.386	11.01	1.000	0.044	0.167	0.116
3	1.197	3.064	1.000	0.395	7.006	0.911	10.45	0.982	0.102	0.377	0.193
5	1.348	3.234	0.988	0.586	23.42	1.448	8.045	1.000	0.149	0.566	0.059
7	1.356	1.166	0.961	0.690	12.33	1.851	5.971	1.000	0.273	0.775	0.043
9	1.179	0.938	1.000	0.378	5.362	1.153	5.561	0.963	0.229	0.514	0.196

Table 3 Galvanostatic discharge parameters of AABs

Additive	E/V	Δm/mg	U_a（%）	Q/（mA·h·g^-1）	W/（mW·h·g^-1）
Blank	1.17	15.1	44.4	1325	1550
NDLT	1.31	7.6	88.3	2632	3448

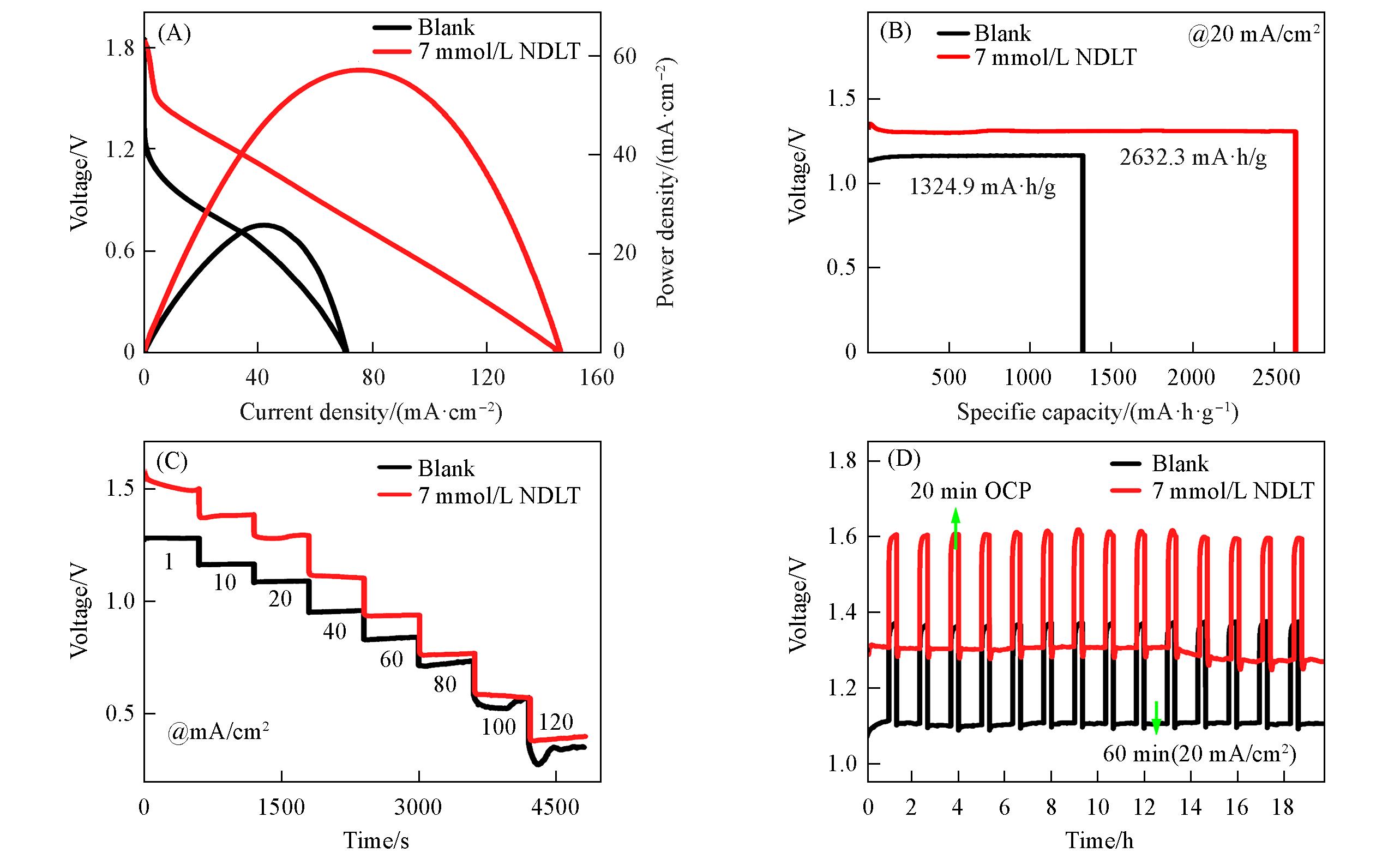

Fig.4 Polarization and power density curves(A), galvanostatic discharge capacity curves(B), voltage profiles under multi⁃stage current densities(1—120 mA/cm²)(C) and intermittent discharge performance(D) of AABs

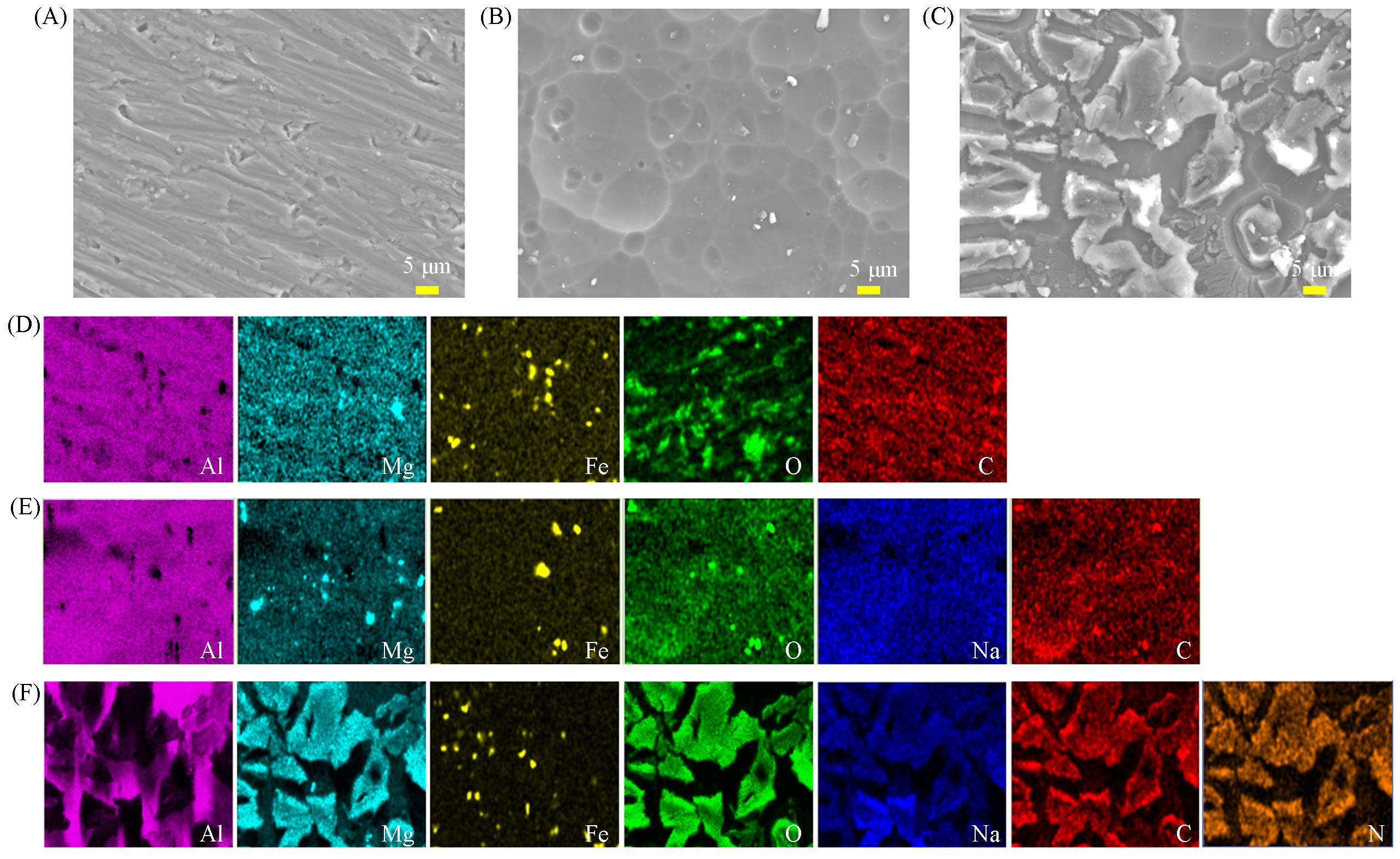

Fig.5 SEM images of bare Al(A), NDLT(B) and blank(C), and EDS elemental mapping(D—F) of Al alloy surfaces（A， D） Polished；（B， E） immersed in blank solution for 1 h；（C， F） immersed in 4 mol/L NaOH with 7 mmol/L NDLT for 1 h.

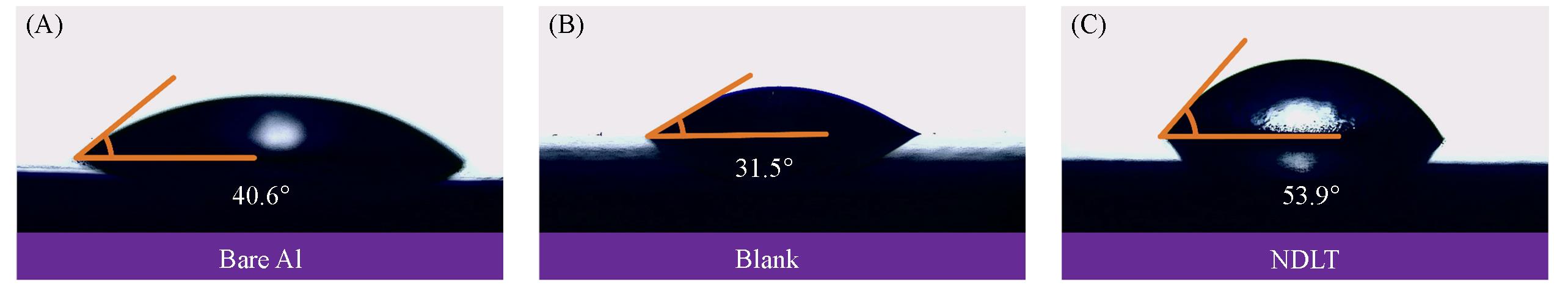

Fig.6 Water contact angles of Al alloy surfaces under different conditions of after polishing(A), after immersion in 4 mol/L NaOH solution for 1 h(B), and after immersion in 4 mol/L NaOH containing 7 mmol/L NDLT for 1 h(C)

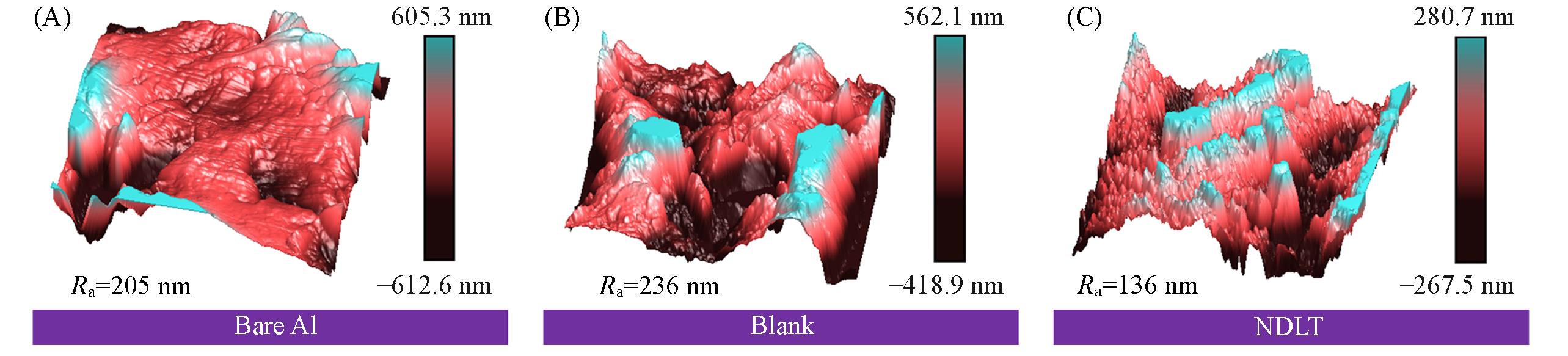

Fig.7 AFM images of Al alloy surfaces under different conditions of after polishing(A), after immersion in 4 mol/L NaOH solution for 1 h(B), and after immersion in 4 mol/L NaOH containing 7 mmol/L NDLT for 1 h(C)

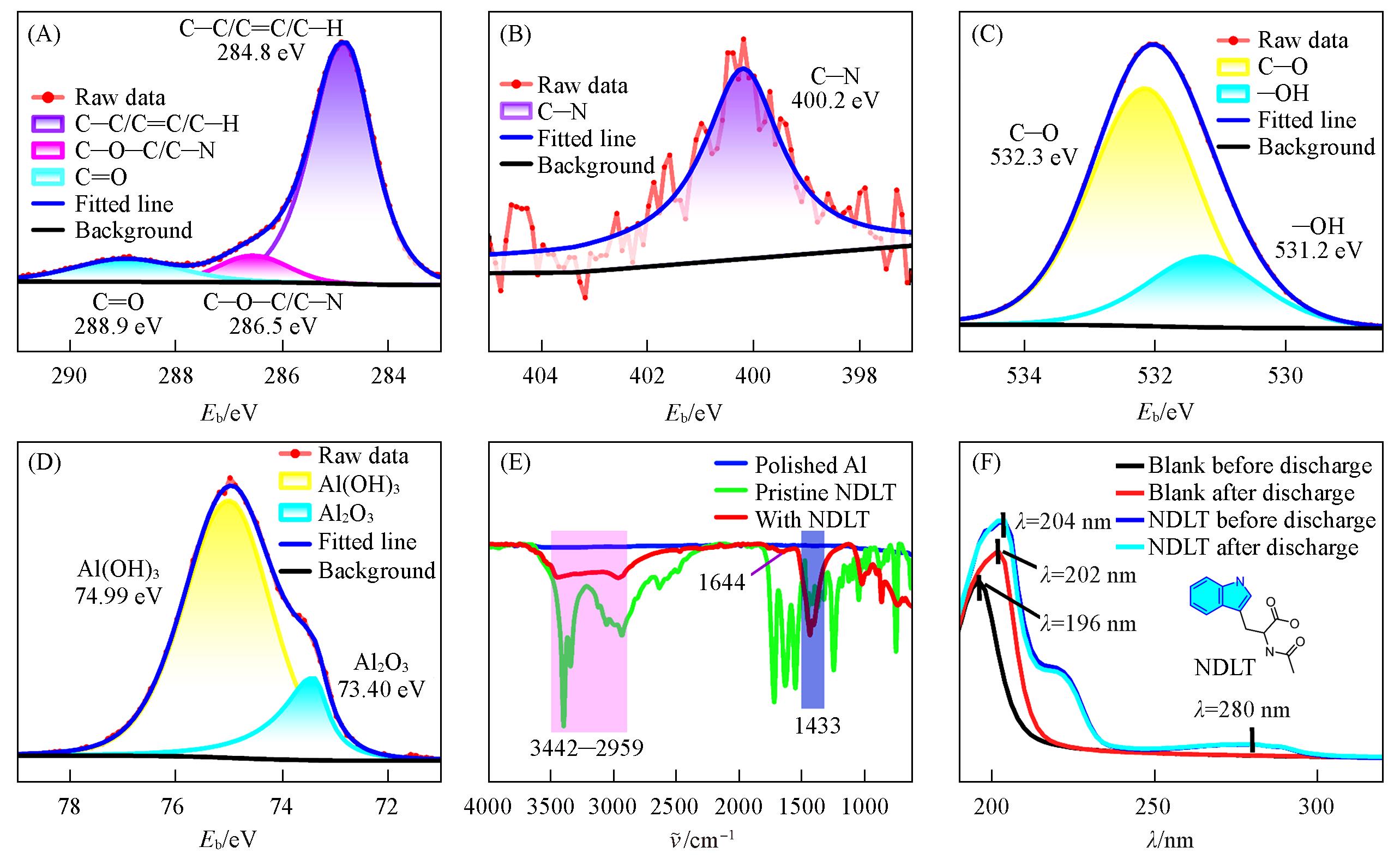

Fig.8 XPS spectra of C(A), N(B), O(C) and Al(D) of the Al alloy immersed in 4 mol/L NaOH containing 7 mmol/L NDLT, FTIR spectra of Al alloy(E), UV⁃Vis spectra of electrolyte(F)

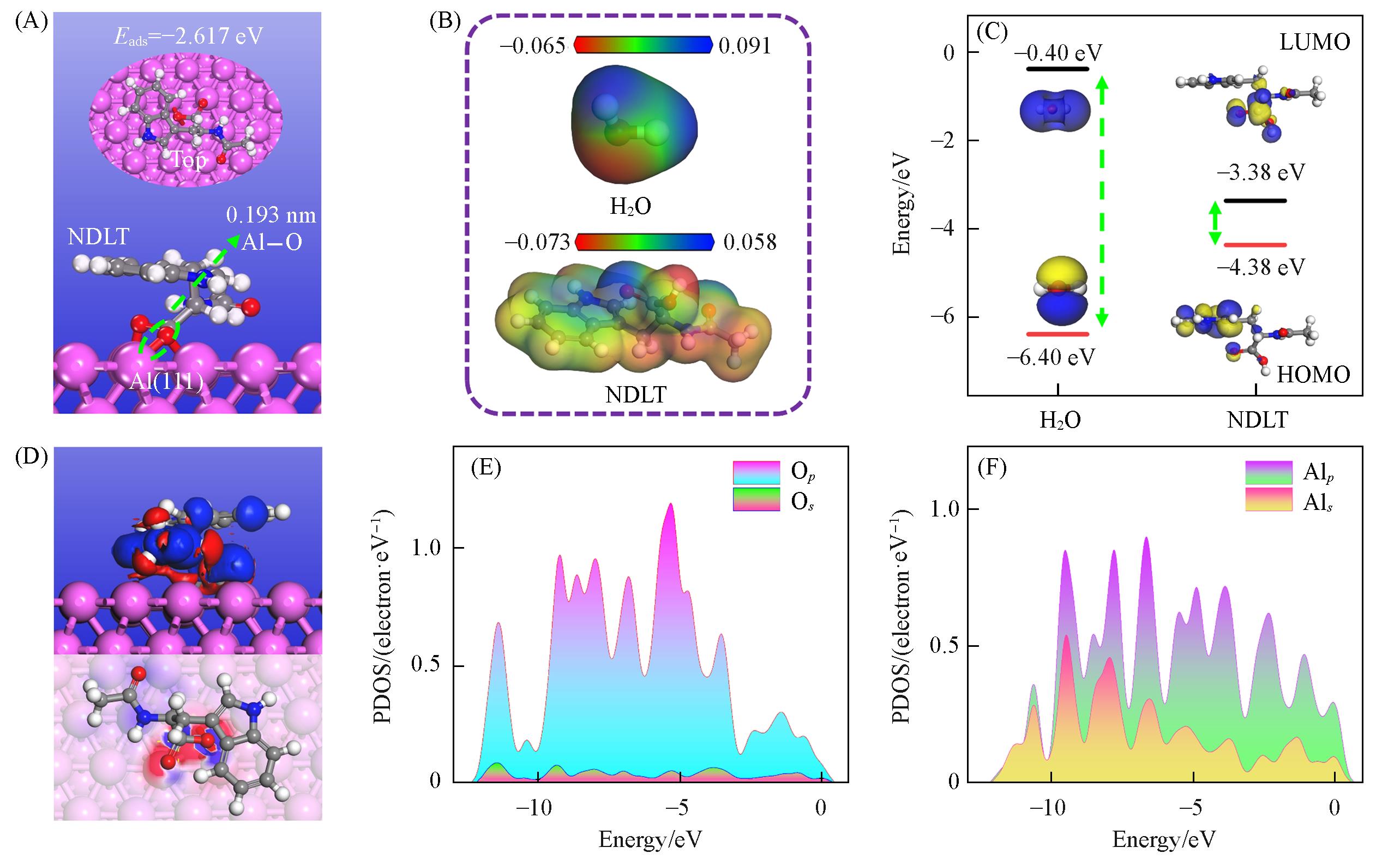

Fig.9 Optimized adsorption configuration of NDLT on the Al(111) surface(A), electrostatic potential distributions of H2O and NDLT molecules(B), HOMO and LUMO energy levels of H2O and NDLT(C), corresponding charge density difference upon adsorption(D), and PDOS of O(E) and Al(F) of NDLT on the Al(111) surface

参考文献 46

[1]	ZAFAR Saud U.， Zhang W. C.， Yang S.， Li S. L.， Zhang Y. Y.， Zhang Y.， Zhang H.， Zhou H. Q.， Chem. J. Chinese Universities， 2023， 44（9）， 20230185
	Zafar Saud uz，张伟超，杨朔，李世麟，张莹玉，张渊，张弘，周惠琼. 高等学校化学学报， 2023， 44（9）， 20230185
[2]	Hu D.， Sun Q.， Meng X. X.， Ling J. X.， Cheng B.， Kang B. N.， Chem. J. Chinese Universities， 2024， 45（5）， 20240044
	胡蝶，孙庆，孟祥歆，凌锦翔，成彬，康博南. 高等学校化学学报， 2024， 45（5）， 20240044
[3]	He J.， Xu M.， Zhang Z.， Guan J.， Duan L.， Wang Y.， Chem. Res. Chinese Universities， 2025， 42（1）， 223—230
[4]	Lu Y.， Zhu Y.， Chen Z.， Chen C.， Li X. Y.， Yu H. L.， Peng K.， Tian Z. L.， ACS Appl. Mater. Interfaces， 2024， 16（29）， 37818—37828
[5]	Liu Y. S.， Wang B. Q.， Sun Q.， Pan Q. Y.， Zhao N.， Li Z.， Yang Y. H.， Sun X. L.， ACS Appl. Mater. Interfaces， 2020， 12（14）， 16512—16520
[6]	Wen H. J.， Liu Z. S.， Qiao J.， Chen R. H.， Qiao G. J.， Yang J. H.， Int. J. Energy Res.， 2020， 44（13）， 10652—10661
[7]	Elumalai V.， Sathyaseelan A.， Nardekar S. S.， Perumalsamy M.， Sundhar A. S. R.， Perumal A.， Jeong J. H.， Kim S. J.， Adv. Energy Mater.， 2024， 14（44）， 2402287
[8]	Cheng H.， Li Y. F.， Chen Z.， Chen C.， Li X. Y.， Yu H. L.， Tian Z. L.， Int. J. Hydrog. Energy， 2024， 89， 375—380
[9]	Liu Y. J.， Gao Z. P.， Li Z. Y.， Zhang J. F.， Wu Z.， Hu W. B.， Adv. Funct. Mater， 2024， 34（25）， 2315747
[10]	Hao T. T.， Xu K. L.， Zheng X.， Li J. S.， Zhang R. Q.， Zhang Y. Y.， Liu Z. H.， Fuel， 2025， 394， 135084
[11]	Wang Q.， Miao H.， Xue Y. J.， Sun S. S.， Li S. H.， Liu Z. P.， RSC Adv.， 2017， 7（42）， 25838—25847
[12]	Zhang Y. X.， Lv C. N.， Zhu Y. X.， Kuang J. L.， Wang H. Y.， Li Y. X.， Tang Y. G.， Small Methods， 2023， 8（5）， e2300911
[13]	Lu C.， Wei L. M.， Li J. J.， Energy Storage Mater.， 2025， 78（2025）， 104274
[14]	Li J. R.， Xu Y. H.， Wei S. L.， Tong C.， Shao M. H.， Li C. P.， Wei Z. D.， Green Chem.， 2025， 27（18）， 5246—5256
[15]	Pan C.， Wang Z. Q.， Cai S. K.， Zhu Y. Y.， Zhang D. Q.， Ind. Crops Prod.， 2025， 228， 120925
[16]	Alves A. K.， Kaufmann Junior C. G.， Zampiva R. Y. S.， Rossi M.， Mortari S. R.， Berutti F. A.， J. Alloys Compd.， 2025， 1018， 179286
[17]	Cheng H.， Wang T.， Li Z.， Guo C.， Lai J. Q.， Tian Z. L.， ACS Appl. Mater. Interfaces， 2021， 13（43）， 51726—51735
[18]	Ma K. C.， Zhang W. H.， Liu Y.， Huang Y. C.， Shao H. B.， Chen C. K.， J. Power Sources， 2025， 636， 236489
[19]	Qin J. G.， Li L.， Tu Y. L.， Cao F. L.， Suo Y. S.， Wang X. J.， Cui J. Z.， Mater. Chem. Phys.， 2025， 331， 130200
[20]	Zhu J. P.， Xu S. Y.， Wu J. F.， Yin Y.， Cheng S. S.， Zhang C. G.， Qiang Y. J.， Wang W. B.， J. Power Sources， 2024， 593， 233957
[21]	Wen Z. P.， Hu Z. Y.， Wang X. W.， Zhang Y. F.， Du W. C.， Ye M. H.， Tang Y. C.， Liu X. Q.， Li C. C.， Adv. Mater.， 2024， 36（44）， 2407390
[22]	Zhu R. Q.， Xu G. J.， Shao G. J.， Wang Z. B.， ACS Appl. Energy Mater.， 2024， 7（6）， 2120—2128
[23]	Tong Y. W.， Liu Y. J.， Gao Z. P.， Li Z. Y.， Zhang J. F.， Qin Z. B.， Tang Y. P.， Xu Y.， Liu Y. C.， Wu Z.， Hu W. B.， J. Power Sources， 2024， 606， 234558
[24]	Zhong P. X.， Li J.， Yang J. J.， Liao B. K.， Zhang P.， Wang Q. W.， Li W.， J. Power Sources， 2025， 645， 237208
[25]	Huang Y.， Shi W.， Guo L.， Zhang Q.， Wang K.， Zheng X. W.， Verma C.， Qiang Y. J.， J. Power Sources， 2023， 564， 232866
[26]	Deyab M. A.， Mohsen Q.， J. Energy Storage， 2024， 98， 113075
[27]	Li S. L.， Miao D.， Liu Y. L.， Qu J.， Yan W.， J. Sources， 2025， 640， 236750
[28]	Zhang W. Y.， Cai S. K.， Zhang D. Q.， Gao L. X.， Chem. Eng. J.， 2023， 472， 145139
[29]	Liu Y. J.， Gao Z. P.， Li Z. Y.， Zhang J. F.， Qin Z. B.， Tang Y. P.， Xu Y.， Wu Z.， Hu W. B.， J. Energy Storage， 2024， 88， 111537
[30]	Mutlu R. N.， Ateş S.， Yazıcı B.， Int. J. Hydrog. Energy， 2017， 42（36）， 23315—23325
[31]	Guo L.， Zhang Q.， Huang Y.， Kaya S.， Zheng X. W.， Zhang R. H.， Shi W.， Obot I. B.， J. Electroanal. Chem.， 2023， 941， 117535
[32]	Xu T.， Hu Z. F.， Yao C.， Int. J. Electrochem. Sci.， 2019， 14， 2606—2620
[33]	Li X. H.， Li J.， Zhang D. Q.， Gao L. X.， Qu J. H.， Lin T.， J. Mol. Liq.， 2021， 322， 114946
[34]	Wu G. X.， Wei Z. S.， Li S. Q.， Cui L. Y.， Zhang G. X.， Zeng R. C.， J. Power Sources， 2024， 592（2024）， 233907
[35]	Kang Q. X.， Wang Y.， Zhang X. Y.， J. Alloys Compd.， 2019， 774， 1069—1080
[36]	HosseinpourRokni， M.， Naderi R.， Soleimani M.， Jannat A. R.， Pourfath M.， Saybani M.， J. Ind. Eng. Chem.， 2021， 102， 327—342
[37]	Zhan X.， Fang L.， Huang Y. L.， Li S.， Li M.， Nan Z.， Cao Z. X.， Zhang L.， Tian Z. W.， J. Phys. Chem. C， 2023， 127（9）， 4439—4450
[38]	Wu S. L.， Su B. Z.， Sun M. Z.， Gu S.， Lu Z. G.， Zhang K. L.， Yu D. Y. W.， Huang B. L.， Wang P. F.， Lee C. S.， Zhang W. J.， Adv. Mater.， 2021， 33（41）， e2102390
[39]	Huo S. Q.， Zhang W. Y.， Qiang Y. J.， Zhang Y.， Sundarrajan S.， Guo L.， Liu T. H.， Ramakrishna S.， J. Power Sources， 2025， 629， 236064
[40]	Hosseini S.， Xu T. H.， Masoudi Soltani S.， Ko T. E.， Lin Y. J.， Li Y. Y.， Int. J. Hydrogen Energy， 2022， 47， 501—516
[41]	Gao Y. F.， Zhao Q. L.， Liu W. X.， Guo F.， Yin Y.， Zheng X. R.， Wu J. F.， Qiang Y. J.， Wang W. B.， Corros. Sci.， 2025， 252， 112952
[42]	Liu X. D.， Zhang J. L.， Wu Q.， Yang S.， Luo F. S.， Yan Z. Y.， Huang J.， Energy Stor. Mater.， 2025， 80 104418
[43]	Zhu C.， Han Y. Y.， Luo L.， Yan L. J.， Xiang B.， Zhou Y.， Zou X. F.， Guo L.， Chem. Eng. J.， 2024， 485， 153814
[44]	Wan Y.， Qiang Y. J.， Liu S. D.， Gao Y. F.， Jin Y.， Wu J. F.， Zou X. F.， Chem. Eng. J.， 2025， 521， 166814
[45]	Chen L. D.， Norskov J. K.， Luntz A. C.， J. Phys. Chem. Lett.， 2015， 6（1）， 175—179
[46]	Ren J. M.， Ma J. B.， Zhang J.， Fu C. P.， Sun B. D.， J. Alloys Comp.， 2019， 808， 151708

一种绿色高效的氨基酸衍生物添加剂用于提升碱性铝空气电池性能

A Green and Efficient Amino Acid-derived Additive for Enhanced Performance of Alkaline Al-air Batteries

RichHTML

PDF (PC)

补充材料

可视化

摘要/Abstract

引用本文

使用本文

图/表 12

参考文献 46

相关文章 12

编辑推荐

Metrics

本文评价

[1]	倪佳文, 黄遵辉, 宋天兵, 马千里, 何天乐, 张熙荣, 熊焕明. 利用固相合成的硼掺杂碳点调控锂负极的有序沉积[J]. 高等学校化学学报, 2025, 46(6): 20240185.
[2]	任思远, 郭玮, 付永柱. 有机硫化物在可充电电池中的研究进展[J]. 高等学校化学学报, 2023, 44(5): 20220729.
[3]	巴智晨, 梁大鑫, 谢延军. MXenes复合材料的发展: 界面调控及结构设计[J]. 高等学校化学学报, 2021, 42(4): 1225.
[4]	赵欣悦, 汪靖伦, 闫晓丹, 张灵志. 腈基功能化有机硅电解液添加剂对LiFePO₄电池低温性能的影响[J]. 高等学校化学学报, 2019, 40(6): 1258.
[5]	艾淑娟, 宗成星, 吴为, 冯京京, 金灿, 付凤至, 刘靖, 孙冬兰, 郑琴, 郭也平. 环亚硫酸甘油酯衍生物作为电解液添加剂对锂离子电池电化学性能的影响[J]. 高等学校化学学报, 2018, 39(11): 2520.
[6]	郭梦雅, 宗成星, 艾淑娟, 付凤至, 王琪, 刘靖, 孙冬兰, 郭艳玲, 郭也平. 新型锂离子电池电解液添加剂的合成与应用[J]. 高等学校化学学报, 2017, 38(10): 1857.
[7]	姜雪, 史楠楠, 张莹, 程魁, 叶克, 王贵领, 曹殿学. LiBOB对Li_1.15Ni_0.68Mn_1.32O₄电极电化学行为的影响[J]. 高等学校化学学报, 2015, 36(4): 739.
[8]	刘均忠, 熊吉滨, 赵根海, 刘茜, 焦庆才. 酶法合成L-4-甲砜基苯丙氨酸[J]. 高等学校化学学报, 2010, 31(11): 2234.
[9]	郭天瑛, 张丽影, 郝广杰, 宋谋道, 张邦华. N-苯甲氧羰基-L-色氨酸为模板的单分散分子印迹聚合物微粒的制备[J]. 高等学校化学学报, 2004, 25(4): 762.
[10]	夏保云, 蔡文生, 潘忠孝, 邵学广. 快速退火演化算法用于取代β-环糊精与氨基酸手性识别研究[J]. 高等学校化学学报, 2002, 23(6): 1122.
[11]	肖颖歆, 刘秀芳, 徐汉生, 孙士勇, 徐波. Ebselen氨基酸衍生物的合成及抗脂质过氧化作用[J]. 高等学校化学学报, 1996, 17(6): 914.
[12]	袁国正, 黄俊杰, 张国敏. 硫代脯氨酸含硼配合物研究[J]. 高等学校化学学报, 1989, 10(9): 881.
