In situ Construction of a Stable N-doped Graphene/Carbon Nanotubes Three-dimensional Host for Dendrite-free and Long-life Lithium Metal Anodes

doi:10.7503/cjcu20260160

Abstract

Abstract:

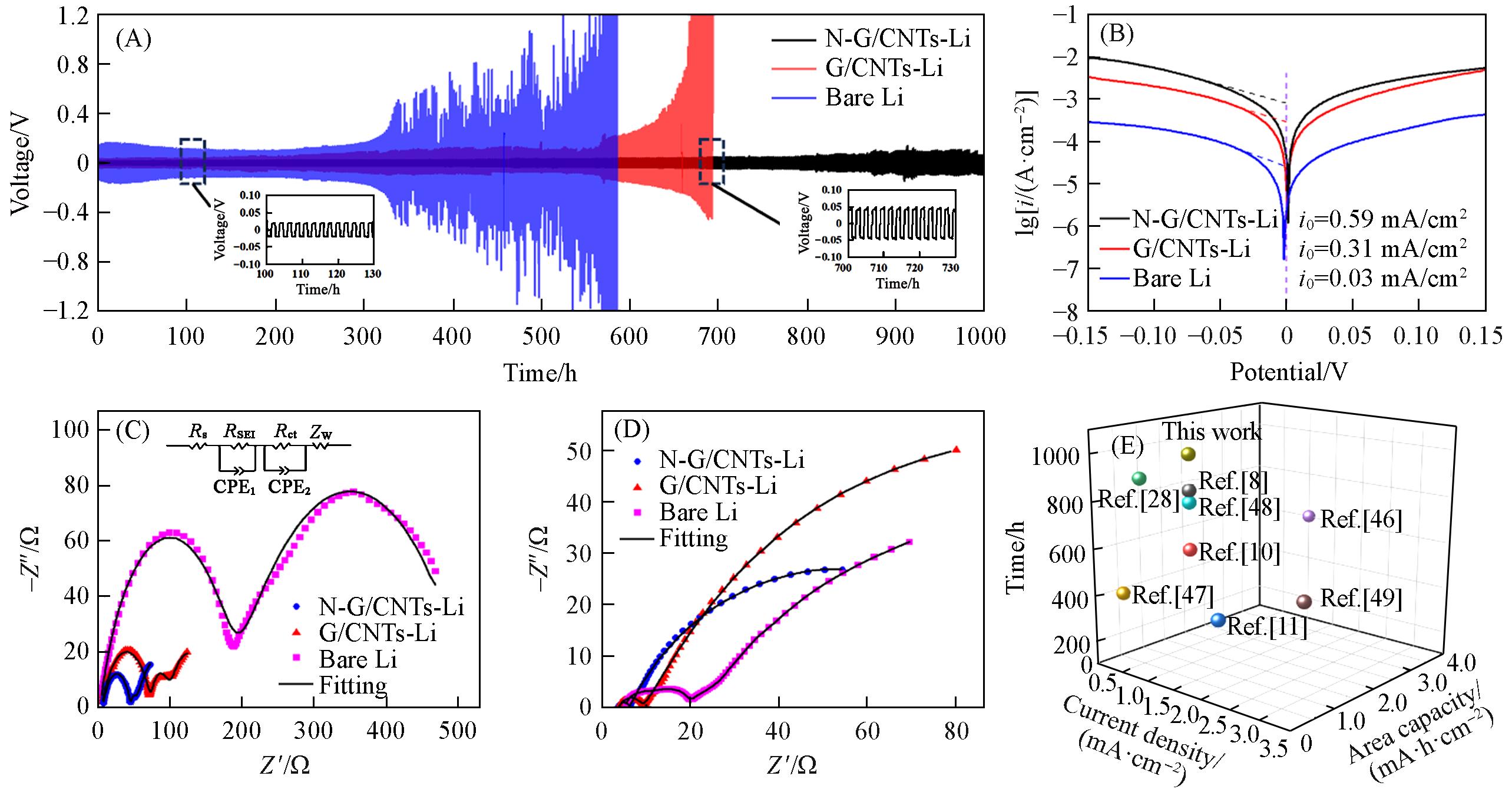

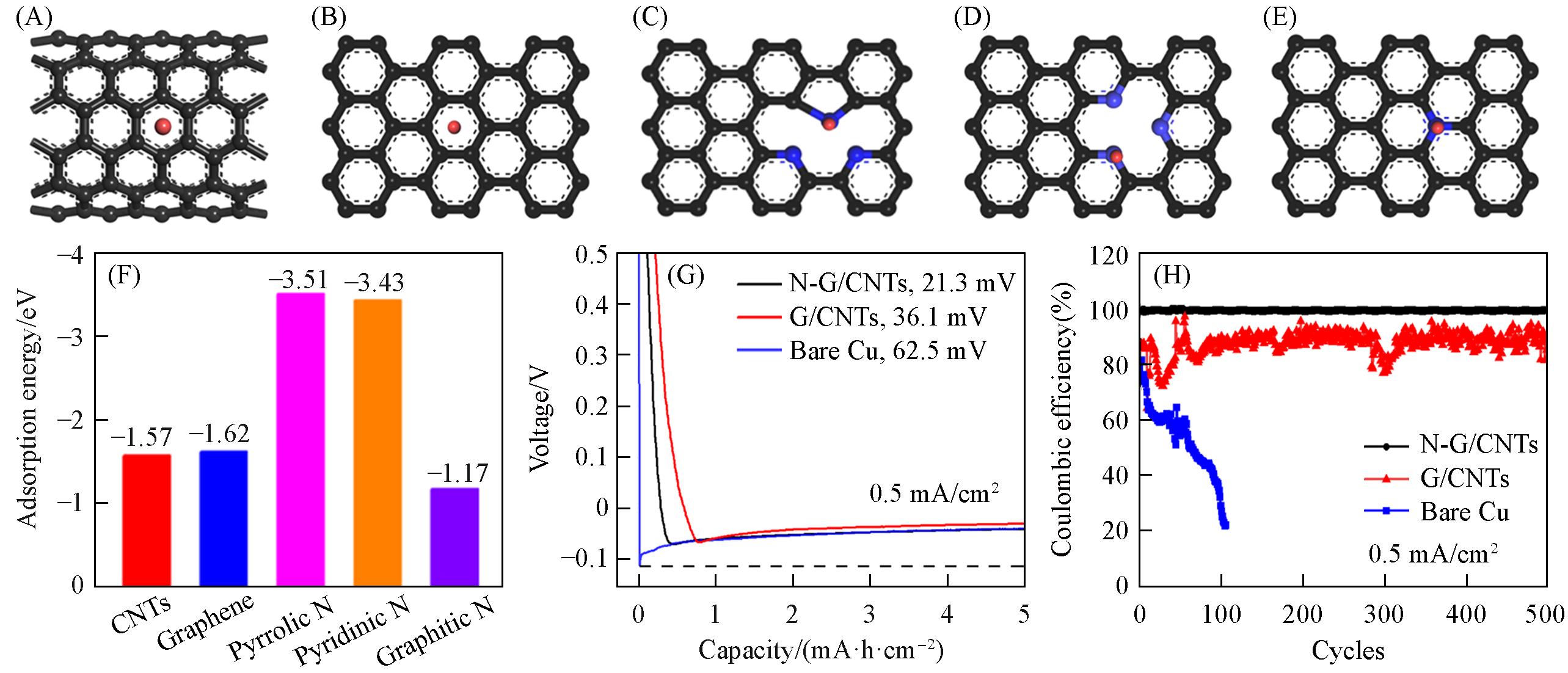

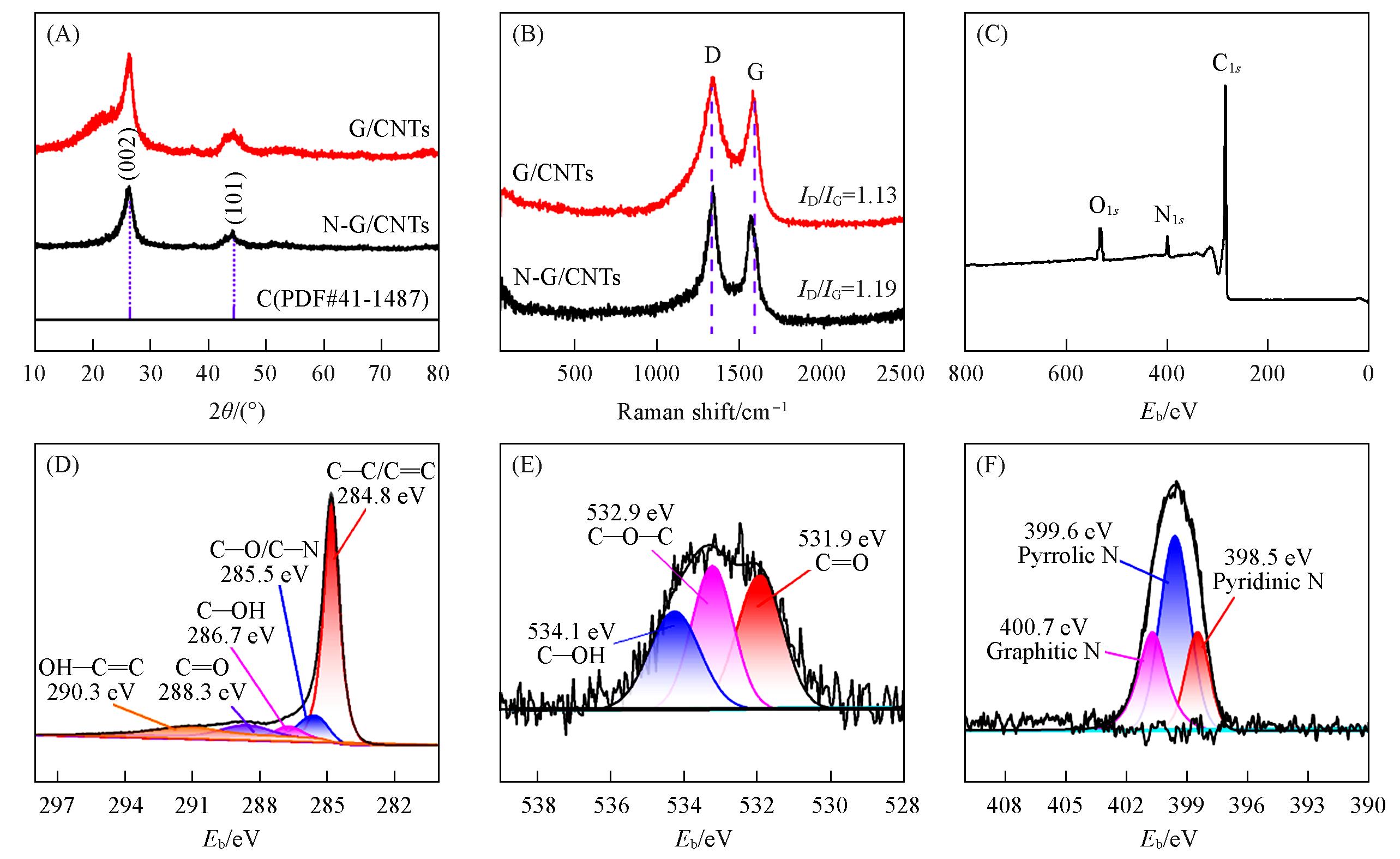

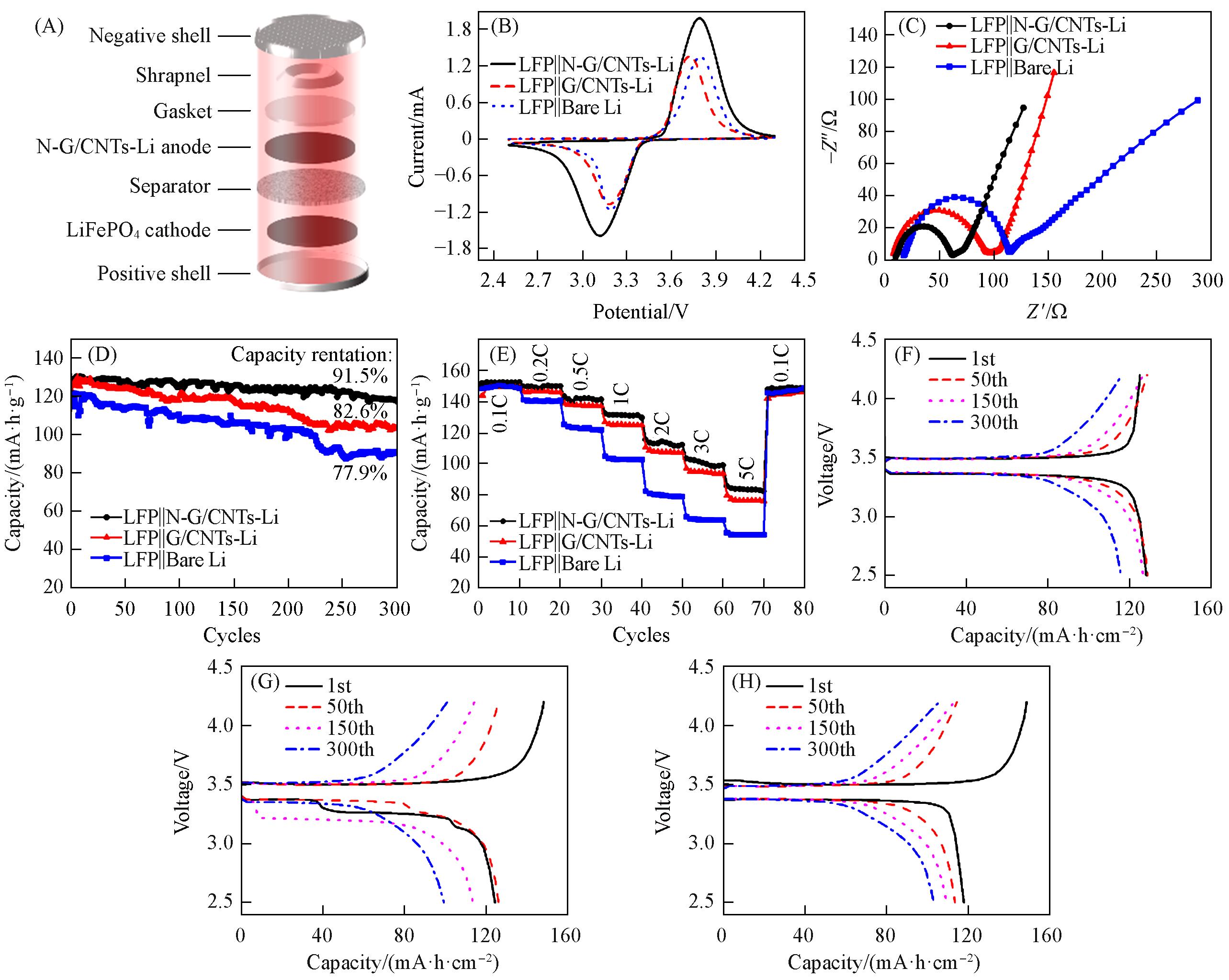

To suppress the growth of lithium dendrites on lithium metal anodes， this study constructs a stable three-dimensional（3D） host structure of N-doped graphene/carbon nanotubes（N-G/CNTs） designed to suppress dendrite growth and facilitate long cycle life in lithium metal batteries. The N-G/CNTs composite was prepared via chemical vapor deposition（CVD） and pyrolysis， and subsequently mechanically calendered onto a lithium foil to obtain the N-G/CNTs-Li anode. Morphological characterization reveals that slender， curved CNTs are in situ grafted onto the graphene substrate. First-principles calculations indicate that lithium preferentially nucleates and deposits on pyrrolic and pyridinic nitrogen sites. The N-G/CNTs half-cell exhibits a low nucleation overpotential of merely 21.3 mV. Furthermore， the N-G/CNTs-Li symmetric cell demonstrates stable cycling for up to 1000 h at a current density of 1 mA/cm²， maintaining minimal voltage polarization throughout. Post-cycling morphology after 100 h shows a smooth and compact electrode surface， completely free of lithium dendrites. The full cell delivers a high capacity of 129.3 mA·h/g and a capacity retention of 91.5% at a 1C rate. These results collectively demonstrate that the N-G/CNTs host effectively mitigates electrode volume fluctuations and suppresses lithium dendrite growth during cycling. The excellent performance of the N-G/CNTs is attributed to the synergistic effect of the stability of the G/CNTs three-dimensional framework structure and the high content of the lithiophilic nitrogen species. Consequently， the N-G/CNTs-Li electrode holds great promise for applications in high-performance lithium metal batteries.

Key words: Graphene, Carbon nanotubes, N doping, Lithium dendrites, Long cycle life, Lithium metal anodes

CLC Number:

O646

TrendMD:

SHE Suhui, XIN Guoxiang, BAO Jinxiao, SUN Guangshu, WANG Haitao, SONG Jinling, WANG Qingchun, BULIN Chaoke, ZHANG Jinhui. In situ Construction of a Stable N-doped Graphene/Carbon Nanotubes Three-dimensional Host for Dendrite-free and Long-life Lithium Metal Anodes[J]. Chem. J. Chinese Universities, 2026, 47(10): 20260160.

Figures/Tables 8

References 53

[1]	Liang Y.， Huang D. Q.， Yin G. D.， Wen G.， Qin W. X.， Yao Y.， Wei T.， Chem. J. Chinese Universities， 2025， 46（7）， 20250024
	梁毅，黄德权，殷广达，闻港，覃维献，姚远，韦韬. 高等学校化学学报， 2025， 46（7）， 20250024
[2]	Yu B.， Fei L.， Li M.， Ma Z.， Guo B.， Chen J.， Wang X.， Xue Z.， Zhou L.， Wang J.， Energy Storage Mater.， 2025， 82， 104579
[3]	Song Z.， Wei C.， Jiang J.， Wang D.， Wang X.， Deng Q.， Zhao Q.， Zhou A.， Li H.， Li J.， Chem. Eng. J.， 2024， 501， 157755
[4]	Vishweswariah K.， Ningappa N. G.， Bouguern M. D.， Kumar M. R. A.， Armand M. B.， Zaghib K.， Adv. Energy Mater.， 2025， 15（39）， 2501883
[5]	Liu J.， Zhang Y.， Zhou J.， Wang Z.， Zhu P.， Cao Y.， Zheng Y.， Zhou X.， Yan C.， Qian T.， Adv. Funct. Mater.， 2023， 33（34）， 2302055
[6]	Wang S.， Sun Y. H.， Gao X.， Song R.， Zhao M. Q.， Lu Y.， Bao X. B.， Luo Q. M.， Gou L.， Fan X. Y.， Chem. J. Chinese Universities， 2024， 45（6）， 20240122
	王帅，孙雨涵，高欣，宋瑞，赵铭钦，卢垚，鲍晓冰，罗巧梅，苟蕾，樊小勇. 高等学校化学学报， 2024， 45（6）， 20240122
[7]	Tian B.， Huang Z.， Xu X.， Cao X.， Wang H.， Xu T.， Kong D.， Zhang Z.， Xu J.， Zang J.， Li X.， Wang Y.， J. Mater. Sci. Technol.， 2023， 132， 50—58
[8]	Song M.， Li Y.， Gao L.， Zhao R.， Xu Y.， Han S.， Zhu J.， Wang L.， Zhao Y.， Small， 2024， 20（9）， 202306187
[9]	Chen A.， Gao M.， Mo L.， Wang J.， Xu Z.， Miao Y.， Liu T.， J. Colloid Interf. Sci.， 2022， 614， 138—146
[10]	Kim Y. B.， Seo H. Y.， Senthamaraikannan T. G.， Cho J. S.， Kang Y. C.， Lim D.， Park G.， J. Mater. Sci. Technol.， 2024， 192， 95—107
[11]	Kim S.， Choi J. H.， Choi J. C.， Jung D. S.， Kang Y. C.， Carbon， 2025， 243， 120497
[12]	He X.， Zhang K.， Zhu Z.， Tong Z.， Liang X.， Chem. Soc. Rev.， 2024， 53， 9—24
[13]	Geng D.， Yang S.， Zhang Y.， Yang J.， Liu J.， Li R.， Sham T.， Sun X.， Ye S.， Knights S.， Appl. Surf. Sci.， 2011， 257（21）， 9193—9198
[14]	Tasdemir A.， Kopuklu B. B.， Kirlioglu A. C.， Gursel S. A.， Yurum A.， Int. J. Hydrog. Energy.， 2021， 46（21）， 11865—11877
[15]	Fang Y.， Zhang S. L.， Wu Z.， Luan D.， Lou X. W.， Sci. Adv.， 2021， 7（21）， eabg3626
[16]	Feng X.， Wu H.， Gao B.， Swietoslawski M.， He X.， Zhang Q.， Nano Res.， 2021， 15（1）， 352—360
[17]	Li X.， Chu Z.， Jiang H.， Dai Y.， Zheng W.， Liu A.， Jiang X.， He G.， Energy Storage Mater.， 2021， 37， 233—241
[18]	Zhao C.， Xiong S.， Li H.， Li Z.， Qi C.， Yang H.， Wang L.， Zhao Y.， Liu T.， J. Power Sources， 2021， 483， 229188
[19]	Illa M. P.， Pathak A. D.， Sharma C. S.， Khandelwal M.， ACS Appl. Energy Mater.， 2020， 3（9）， 8676—8687
[20]	Zhang Z.， Wang J.， Yan X.， Zhang S.， Yang W.， Zhuang Z.， Han W.， Energy Storage Mater.， 2020， 29， 332—340
[21]	Li X.， Huang S.， Yan D.， Zhang J.， Fang D.， Lim V. Y.， Wang Y.， Li T.， Li Y.， Guo L.， Yang H.， Energy Environ. Mater.， 2022， 6（1）， 12274
[22]	Han S.， Hou F.， Yuan X.， Liu J.， Yan X.， Chen S.， Electrochim. Acta， 2017， 225， 566—573
[23]	Niu S.， Zhang S.， Li D.， Wang X.， Chen X.， Shi R.， Shen N.， Jin M.， Zhang X.， Lian Q.， Huan R.， Amini A.， Zhao Y.， Cheng C.， Chem. Eng. J.， 2022， 429， 132156
[24]	Yu W.， Wang J.， Liu F.， Cao Y.， Deng B.， Li J.， Xie H.， Zhang J.， Tong H.， Liang C.， Carbon， 2025， 236， 120106
[25]	Zhang X.， Zhao Z.， Xu J.， Ouyang Q.， Zhu C.， Zhang X.， Zhang X.， Chen Y.， Carbon， 2021， 177， 216—225
[26]	Xu J.， Zhang X.， Yuan H.， Zhang S.， Zhu C.， Zhang X.， Chen Y.， Carbon， 2020， 159， 357—365
[27]	Luo W.， Liu Q.， Zhang B.， Li J.， Li R.， Li T.， Sun Z.， Ma Y.， Chem. Eng. J.， 2023， 474， 145553
[28]	Wang X.， Zhang Y.， Zheng J.， Jiang H.， Dong X.， Liu X.， Meng C.， J. Colloid Interface Sci.， 2020， 574， 312—323
[29]	Li Y.， Liu L.， Yu Y.， Shang X.， Meng F.， Carbon， 2022， 129， 503—518
[30]	Zhang X.， Jin S.， Seo M. H.， Shang C.， Zhou G.， Wang X.， Lia G.， Nano Energy， 2022， 93， 106905
[31]	Ouyang W.， Tan H.， Liu X.， Wang G.， Cao Y.， Xun W.， Wang X.， Yang L.， Xu G.， Huang J.， Su J.， ACS Appl. Energy Mater.， 2025， 8（13）， 9101—9109
[32]	Wang G.， Hu G.， Lan J.， Miao F.， Zhang P.， Shao G.， J. Colloid. Interface Sci.， 2024， 653， 148—158
[33]	Lan Q.， Ye D.， Zhu X.， Yang Y.， Chen R.， Wang S.， Zhang T.， Liao Q.， Carbon， 2023， 207， 95—104
[34]	Liu X.， Zhao M.， Liu D.， Yang J.， Han Y.， Sultana R.， Mohamed Y. M.， Nazer H. A.， Elnazer A. A.， Zhang X.， Surf. Interfaces， 2025， 68， 106672
[35]	Gu H.， Gao M.， Shen K.， Zhang T.， Zhang J.， Zheng X.， Guo X.， Liu Y.， Cao F.， Gu H.， Kong Q.， Xiong S.， Chin. Chem. Lett.， 2024， 35， 109273
[36]	Xu S.， Lu R.， Sun K.， Tang J.， Cen Y.， Luo L.， Wang Z.， Tian S.， Sun X.， Adv. Sci.， 2022， 9， 2201421
[37]	Yang L.， Du C.， Tian J.， Yao X.， Zhang Q.， Ma X.， Zhu Y.， Zou M.， Cao C.， Appl. Catal. B： Environ.， 2024， 355， 124190
[38]	Xie H.， Hou C.， Qu Y.， Tian H.， Lu H.， Wu J.， Yang S.， Ma Y.， J. Energy Storage， 2023， 72， 108452
[39]	He M.， Zong M.， Zhang P.， Huo S.， Zhang X.， Song X.， Li K.， Sep. Purif. Technol.， 2022， 297， 121558
[40]	Luo K.， Wu K.， Hou Q.， Zhang W.， Jiang T.， Wang X.， Liu X.， Liu W.， Carbohyd. Polym.， 2022， 277， 118833
[41]	Han L.， Li K.， Liu H.， Jiao Y.， Yin X.， Li H.， Song Q.， Qi L.， Chem. Eng. J.， 2023， 465， 142839
[42]	Chen S.， Chen P.， Wang Y.， Nanoscale， 2011， 3（10）， 4323—4329
[43]	Sheng J.， Han Z.， Jia G.， Zhu S.， Xu Y.， Zhang X.， Yao Y.， Li Y.， Adv. Funct. Mater.， 2023， 33， 2306785
[44]	Peng Z.， Song J.， Huai L.， Jia H.， Xiao B.， Zou L.， Zhu G.， Martinez A.， Roy S.， Murugesan V.， Lee H.， Ren X.， Li Q.， Liu B.， Li X.， Wang D.， Xu W.， Zhang J.， Adv. Energy Mater.， 2019， 9（42）， 1901764
[45]	Liang Y.， Liu F.， Wang R.， Ren J.， Wang X.， Wang H.， Song J.， Feng L.， Wang R.， J. Energy Chem.， 2025， 111， 316—327
[46]	Feng Y.， Li Y.， Wang P.， Guo Z.， Cao F.， Ye H.， Angew. Chem. Int. Ed.， 2023， 62， 202310132
[47]	Lee J.， Choi S. H.， Qutaish H.， Hyeon Y.， Han S.， Heo Y.， Whang D.， Lee J.， Moon J.， Park M.， Kim J. H.， Dou S. X.， Energy Storage Mater.， 2021， 37， 315—324
[48]	Li T.， Jiang J.， Zhou H.， Shang H.， Huang M.， Gao J.， Qu M.， Liu W.， Zhang H.， Peng G.， Diam. Relat. Mater.， 2022， 130， 109391
[49]	Fan Y.， Kim D.， Chen Y.， Bi D.， Han Q.， Cai Q.， Hu X.， Mateti S. M.， Yu B.， Chen Y.， Adv. Energy Mater.， 2024， 14（26）， 2400933
[50]	Shu N.， Xie J.， Wang X.， He X.， Xiao L.， Pan F.， Yuan H.， Ye J.， Chen C.， Zhu Y.， Energy Storage Mater.， 2020， 24， 689—693
[51]	Yue L.， Wang X.， Chen L.， Shen D.， Shao Z.， Wu H.， Xiao S.， Liang W.， Yu Y.， Li Y.， Energy Environ. Sci.， 2024， 17（3）， 1117—1131
[52]	Liang S. S.， Kang S. S.， Yang D.， Hu J. H.， Acta Chim. Sinica， 2022， 80， 1264—1268
	梁世硕，康树森，杨东，胡建华. 化学学报， 2022， 80， 1264—1268
[53]	Liu P.， Su H.， Liu Y.， Zhong Y.， Xian C.， Zhang Y.， Wang X.， Xia X.， Tu J.， Small Struct.， 2022， 3， 2200010

Electrode	R_s/Ω		R_SEI/Ω		R_ct/Ω
Electrode	Before cycling	After 50 cycles	Before cycling	After 50 cycles	Before cycling	After 50 cycles
N⁃G/CNTs⁃Li	6.8	3.7	37.9	2.3	3.2	2.5
G/CNTs⁃Li	5.3	3.8	67.9	5.1	18.1	4.3
Bare Li	2.7	4.7	183.7	16.2	328.4	5.6

Electrode	R_s/Ω		R_SEI/Ω		R_ct/Ω
Electrode	Before cycling	After 50 cycles	Before cycling	After 50 cycles	Before cycling	After 50 cycles
N⁃G/CNTs⁃Li	6.8	3.7	37.9	2.3	3.2	2.5
G/CNTs⁃Li	5.3	3.8	67.9	5.1	18.1	4.3
Bare Li	2.7	4.7	183.7	16.2	328.4	5.6
