CuAl2O4尖晶石结构对浆态床一氧化碳加氢性能的影响

doi:10.7503/cjcu20200883

摘要/Abstract

摘要：

采用固相法、共沉淀法、柠檬酸法和溶胶-凝胶法制备了CuAl₂O₄尖晶石, 在浆态床反应器上对其进行一氧化碳加氢反应活性评价, 并对CuAl₂O₄尖晶石的结构进行了表征. 研究发现, 不同方法制备的CuAl₂O₄尖晶石在织构参数、表面富集程度和分解还原性能上存在明显差异, 进而影响其催化性能. 固相法所制尖晶石的孔径和孔容大, CuAl₂O₄表面富集程度最高, 致使尖晶石分解不完全, 但是其分解释放的CuO全部被还原, 且Cu⁺/Cu⁰占比相当高, 有利于提高产物中C₂₊OH选择性(达到31.1%). 而表面富集程度相对低的其它3种尖晶石分解完全, 但部分CuO未被还原, 且还原产物中Cu⁰占比提高, Cu⁰和γ-Al₂O₃发生协同作用促进二甲醚的生成, 其选择性最高可达72.9%.

关键词: 铝酸铜, 一氧化碳加氢, 二甲醚, 低碳醇, 浆态床

Abstract:

The CuAl₂O₄ spinels were prepared by the solid-phase method， co-precipitation method， citric acid method， and sol-gel method. The activity of CO hydrogenation over CuAl₂O₄ spinel was evaluated in the slurry reactor. And the structure of CuAl₂O₄ spinel was characterized by XRD， BET， SEM， TEM， NH₃-TPD-MS， H₂-TPR and XPS. The results showed that CuAl₂O₄ spinel prepared by different methods had various texture parameters， surface enrichment degree， decomposition and reduction ability， which further affected the catalytic performance. The CuAl₂O₄ spinel prepared by the solid-phase method showed a larger pore size and pore volume， and the highest CuAl₂O₄ surface enrichment degree， resulting in incomplete decomposition of the spinel. However， CuO produce by the spinel decomposition was totally redyced， and the ratio of Cu⁺/Cu⁰ was relatively high， which favored the formation of higher alcohols. The selectivity of C₂₊OH in the product was as high as 31.1%. The other three spinels with relatively low CuAl₂O₄ surface enrichment were completely decomposed， but part of the CuO was not reduced. Moreover， the proportion of Cu⁰ was obviously increased. The synergistic effect of Cu⁰ and γ-Al₂O₃ was beneficial to the production of dimethyl ether（DME）. The highest DME selectivity was up to 72.9%.

Key words: CuAl₂O₄, CO hydrogenation, Dimethyl ether, Lower alcohol, Slurry reactor

中图分类号:

O643

TrendMD:

闫鹏泉, 王竟荣, 沈亚星, 左志军, 高志华, 黄伟. CuAl₂O₄尖晶石结构对浆态床一氧化碳加氢性能的影响. 高等学校化学学报, 2021, 42(6): 1846.

YAN Pengquan, WANG Jingrong, SHEN Yaxing, ZUO Zhijun, GAO Zhihua, HUANG Wei. Effect of CuAl₂O₄ Spinel Structure on CO Hydrogenation in Slurry Reactor. Chem. J. Chinese Universities, 2021, 42(6): 1846.

图/表 10

Fig.1 XRD patterns of different CuAl2O4 spinels before(A) and after(B) the reactiona. Sg; b. Ci; c. Co; d. So.

Table 1 Texture parameters of different CuAl2O4 spinels

Sample	Before reaction^a			After reaction^a			d^b_CuAl2O4/nm
Sample	S_BET/(m²·g^-1)	V_BJH/(cm³·g^-1)	D_BJH/nm	S_BET/(m²·g^-1)	V_BJH/(cm³·g^-1)	D_BJH/nm	d^b_CuAl2O4/nm
So	19.2	0.15	30.3	20.8	0.12	30.2	20.6
Co	20.4	0.14	17.6	23.3	0.12	12.3	26.5
Ci	3.8	0.02	17.4	31.3	0.09	3.4	34.3
Sg	6.0	0.04	12.5	19.7	0.07	3.1	30.7

Fig.2 SEM images of different CuAl2O4 spinels before reaction with different magnifications(A, A′) So; (B, B′) Co; (C, C′) Ci; (D, D′) Sg.

Fig.3 TEM and HRTEM images of different CuAl2O4 spinels before reaction(A, A′) So; (B, B′) Co; (C, C′) Ci; (D, D′) Sg.

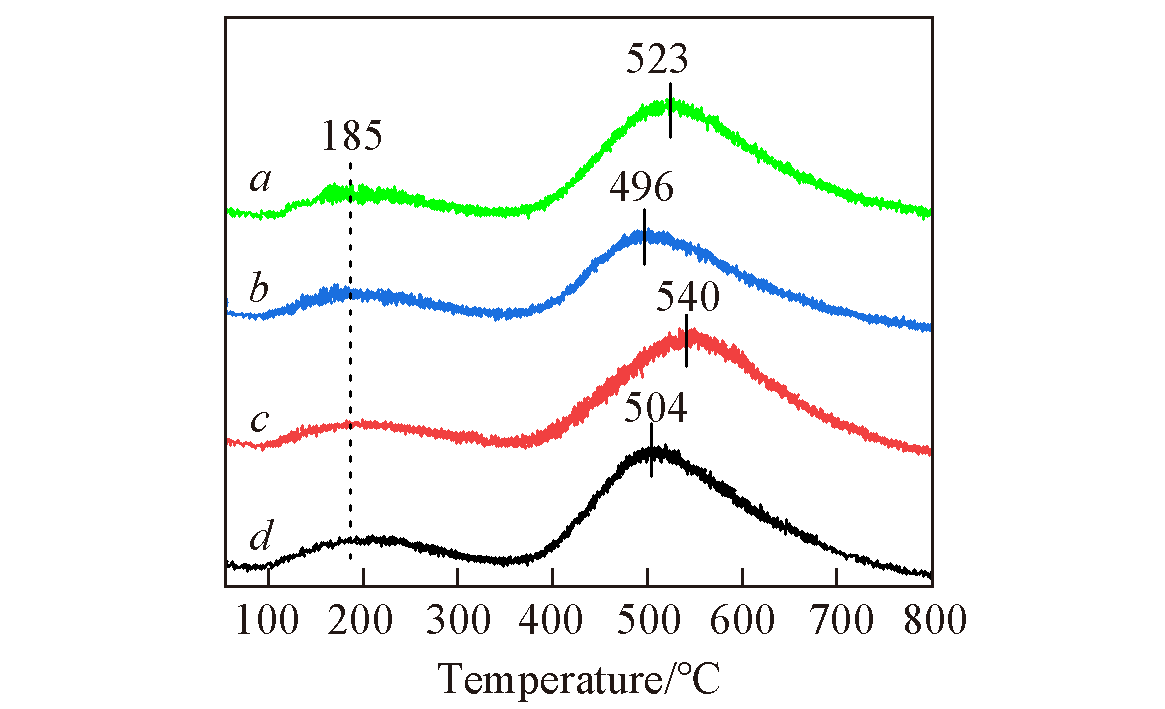

Fig.4 NH3?TPD?MS spectra of different CuAl2O4 spinels after reactiona. Sg; b. Ci; c. Co; d. So.

Fig.5 H2?TPR spectra of different CuAl2O4 spinels before(A) and after(B) the reaction

Fig.6 XPS spectra of different CuAl2O4 spinels before(A) and after(B, C) the reactiona. Sg; b. Ci; c. Co; d. So. (A), (B) Cu2p3/2; (C) CuLMM.

Table 2 XPS analysis of different CuAl2O4 spinels

Sample	Molar fraction befor reaction^a(%)		Molar fraction after reaction^b(%)
Sample	CuO	CuAl₂O₄	CuO	Cu⁺	Cu⁰
So	23.4	76.6	0	93.1	6.9
Co	30.5	69.5	46.3	37.3	16.4
Ci	45.0	55.0	41.5	37.6	20.9
Sg	47.7	52.3	25.1	63.3	11.6

Fig.7 Activity evaluation results of CO hydrogenation over different CuAl2O4 spinels

Scheme 1 Decomposition and reduction diagram of CuAl2O4 spinel

参考文献 38

1	Maiti S.， Llorca J.， Dominguez M.， Colussi S.， Trovarelli A.， Priolkar K. R.， Aquilanti G.， Gayen A.， J. Power Sources， 2016， 304， 319—331
2	Yong S. T.， Ooi C. W.， Chai S. P.， Wu X. S.， Int. J. Hydrog. Energy， 2013， 38（22）， 9541—9552
3	Fukunaga T.， Ryumon N.， Ichikuni N.， Shimazu S.， Catal. Commun.， 2009， 10（14）， 1800—1803
4	Faungnawakij K.， Shimoda N.， Fukunaga T.， Kikuchi R.， Eguchi K.， Appl. Catal. B： Environ.， 2009， 92（3/4）， 341—350
5	Bahmanpour A. M.， Héroguel F.， Kılıç M.， Baranowski C. J.， Artiglia L.， Röthlisberger U.， Luterbacher J. S.， Kröcher O.， ACS Catal.， 2019， 9（7）， 6243—6251
6	Huang W.， Song Y. J.， Fan J. C.， Ying L. H.， Chem. J. Chinese Universities， 2011， 32（1）， 118—123（黄伟，宋雅君，樊金串，阴丽华. 高等学校化学学报， 2011， 32（1）， 118—123）
7	Liu Y. J.， Cui N.， Jia P. L.， Wang X.， Huang W.， ACS Sustain. Chem. Eng.， 2020， 8（17）， 6634—6646
8	Gao Z. H.， Li S. S.， Tian H. H.， Dong W. B.， Liu Y.， Jia L.， Huang W.， React. Kinet. Mech. Catal.， 2017， 122（2）， 1117—1127
9	Gao Z. H.， Liu Y.， Li L. L.， Li S. S.， Huang W.， Energy Sources Part A⁃Recovery Util Environ Eff.， 2017， 39（15）， 1625—1631
10	Liu Y. J.， Liu C. B.， Deng X.， Huang W.， RSC Adv.， 2015， 5（120）， 99023—99027
11	Liu Y. J.， Deng X.， Jia L.， Huang W.， Phys. Chem. Chem. Phys.， 2018， 20（27）， 18790—18799
12	Deng H. Y.， Gao Z. H.， Li Z. D.， Li H. J.， Huang W.， Energy Sources Part A⁃Recovery Util. Environ. Eff.， 2019， https：//doi.org/10.1080/15567036.2019.1692973
13	Xi H. J.， Hou X. N.， Liu Y. J.， Qing S. J.， Gao Z. X.， Angew. Chem. Int. Ed.， 2014， 53（44）， 11886—11889
14	Li G. J.， Gu C. T.， Zhu W. B.， Wang X. F.， Yuan X. F.， Cui Z. J.， Wang H. L.， Gao Z. X.， J. Clean Prod.， 2018， 183，415—423
15	Agarás H.， Cerrella G.， Laborde M. A.， Appl. Catal.， 1988， 45（1）， 53—60
16	Shiono T.， Shiono K.， Miyamoto K.， Pezzotti G.， J. Am. Ceram. Soc.， 2000， 83（1）， 235—237
17	Wrzyszcz J.， Zawadzki M.， Trawczyński J.， Grabowska H.， Miśta W.， Appl. Catal. A： Gen.， 2001， 210（1）， 263—269
18	Xi H. J.， Li G. J.， Qing S. J.， Hou X. N.， Zhao J. Z.， Liu Y. J.， Gao Z. X.， J. Fuel Chem. Technol.， 2013， 41（8）， 998—1002（郗宏娟，李光俊，庆绍军，侯晓宁，赵金珍，刘雅杰，高志贤. 燃料化学学报， 2013， 41（8）， 998—1002）
19	Luo M. F.， Fang P.， He M.， Xie Y. L.， J. Mol. Catal. A： Chem.， 2005， 239（1/2）， 243—248
20	Arjmand M.， Azad A. M.， Leion H.， Mattisson T.， Lyngfelt A.， Ind. Eng. Chem. Res.， 2012， 51（43）， 13924—13934
21	Ding D. W.， Long M. C.， Cai W. M.， Wu Y. H.， Wu D. Y.， Chen C.， Chem. Commun.， 2009，（24）， 3588—3590
22	Kwak B. K.， Park D. S.， Yun Y. S.， Yi J.， Catal. Commun.， 2012， 24， 90—95
23	Agzamova P. A.， Belik A. A.， Streltsov S. V.， J. Phys. Condes. Matter.， 2020， 33（3）， 035403
24	Severino F.， Brito J. L.， Laine J.， Fierro J. L. G.， Agudo A. L.， J. Catal.， 1998， 177（1）， 82—95
25	Sun Y. K.， Zeng J. M.， Zhang J.， Yang J.， Qian W. X.， Yu F.， Dai B.， Li J. B.， ACS Omega， 2020， 5（42）， 27692—27701
26	Dai W. L.， Sun Q.， Deng J. F.， Wu D.， Sun Y. H.， Appl. Surf. Sci.， 2001， 177（3）， 172—179
27	Lu Y. W.， Yu F.， Hu J.， Liu J.， Appl. Catal. A⁃Gen.， 2012， 429/430， 48—58
28	Xiao K.， Bao Z. H.， Qi X. Z.， Wang X. X.， Zhong L. S.， Fang K. G.， Lin M. G.， Sun Y. H.， J. Mol. Catal. A： Chem.， 2013， 378（11）， 319—325
29	Burch R.， Golunski S. E.， Spencer M. S.， Catal. Lett.， 1990， 5（1）， 55—60
30	Kim J. H.， Park M. J.， Kim S. J.， Joo O. S.， Jung K. D.， Appl. Catal. A： Gen.， 2004， 264（1）， 37—41
31	Mao D. S.， Yang W. M.， Xia J. C.， Zhang B.， Song Q. Y.， Chen Q. L.， J. Catal.， 2005， 230（1）， 140—149
32	Frusteri F.， Cordaro M.， Cannilla C.， Bonura G.， Appl. Catal. B： Environ.， 2015， 162， 57—65
33	Liu Y. J.， Deng X.， Han P. D.， Huang W.， Fuel， 2017， 208， 423—429
34	Zuo Z. J.， Wang L.， Yu L. M.， Han P. D.， Huang W.， J. Phys. Chem. C， 2014， 118（24）， 12890—12898
35	Wang Y.， Shen Y. L.， Zhao Y. J.， Lv J.， Wang S. P.， Ma X. B.， ACS Catal.， 2015， 5（10）， 6200—6208
36	Gong J. L.， Yue H. R.， Zhao Y. J.， Zhao S.， Zhao L.， Lv J.， Wang S. P.， Ma X. B.， J. Am. Chem. Soc.， 2012， 134（34）， 13922—13925
37	Li X. L.， Zhang Q. D.， Xie H. J.， Gao X. F.， Wu Y. Q.， Yang G. H.， Wang P.， Tian S. P.， Tan Y. S.， ChemistrySelect， 2017， 2（32）， 10365—10370
38	Liu J. G.， Ding M. Y.， Wang T. J.， Ma L. L.， Acta Phys. Chim. Sin.， 2012， 28（8）， 1964—1970
