木质素对木质素-脲醛共聚树脂的影响及反应机理

doi:10.7503/cjcu20180778

高等学校化学学报 ›› 2019, Vol. 40 ›› Issue (5): 1058.doi: 10.7503/cjcu20180778

木质素对木质素-脲醛共聚树脂的影响及反应机理

段亚军, 程岩岩, 隋光辉, 朱燕超, 王晓峰, 郭玉鹏(), 王子忱

吉林大学化学学院, 长春 130012

收稿日期:2018-11-17 出版日期:2019-03-09 发布日期:2019-03-09
作者简介:
联系人简介: 郭玉鹏, 男, 博士, 教授, 主要从事功能材料与生物质基材料的制备研究. E-mail: guoyupeng@jlu.edu.cn
基金资助:
长春市科技计划项目(批准号: 15SS06)和吉林省科技发展计划项目(批准号: 20150204063GX)资助.

Lignin Impacts on the Lignin-urea-formaldehyde Copolymer Resin and the Reaction Mechanism^†

DUAN Yajun, CHENG Yanyan, SUI Guanghui, ZHU Yanchao, WANG Xiaofeng, GUO Yupeng^*(), WANG Zichen

College of Chemistry, Jilin University, Changchun 130012, China

Received:2018-11-17 Online:2019-03-09 Published:2019-03-09
Contact: GUO Yupeng E-mail:guoyupeng@jlu.edu.cn
Supported by:
† Supported by the Science and Technology Program of Changchun City, China(No.15SS06) and the Development Project of Science and Technology of Jilin Province, China(No.20150204063GX)

摘要/Abstract

摘要：

通过调控甲醛与尿素摩尔比, 降低脲醛树脂胶黏剂中游离甲醛的含量, 以生物质玉米芯为原材料, 用碱液提取得到的碱木质素溶液与甲醛和尿素进行三元逐步共聚, 弥补降低醛脲比带来的胶合强度的快速下降问题. 以降低游离甲醛含量同时兼顾胶合强度为原则进行探索, 得到最佳实验条件为甲醛与尿素摩尔比(F/U)为0.91∶1, 木质素添加量为20%(质量分数), 在此条件下木质素-尿素-甲醛共聚树脂(LUF)胶合强度为0.99 MPa, 游离甲醛含量为0.26%. 对共聚树脂进行了结构表征, 表明木质素参与到反应中, 并能提高树脂的热稳定性和耐水性, 同时对反应的机理进行了讨论.

关键词: 木质素, 游离甲醛, 脲醛树脂, 三元共聚

Abstract:

By regulating the molar ratio of formaldehyde and urea to reduce the content of free formaldehyde in urea-formaldehyde resin adhesive, using biomass corn cob as raw material to extract lignin with alkali solution, the alkali lignin solution was gradually copolymerized with formaldehyde and urea to compensate for the problem of rapid decrease in the bonding strength caused by the reduction of aldehyde urea ratio. With reducing the free formaldehyde content and taking into account the bonding strength as a principle to explore, the best experimental conditions were obtained: formaldehyde to urea molar ratio of F/U is 0.91∶1, the amount of lignin added is 20%(mass fraction), under these conditions, the lignin-urea-formaldehyde(LUF) copolymer resin has a bonding strength of 0.99 MPa and a free formaldehyde content of 0.26%. The characterization results of the copolymer resin using HR-MS, XPS, FTIR and TG show that lignin can participate in the reaction and improve the thermal stability and water resistance of the resin. At the same time, the mechanism of the reaction was discussed.

Key words: Lignin, Free formaldehyde, Urea-formaldehyde copolymer resin, Ternary copolymer

中图分类号:

O632

TrendMD:

段亚军, 程岩岩, 隋光辉, 朱燕超, 王晓峰, 郭玉鹏, 王子忱. 木质素对木质素-脲醛共聚树脂的影响及反应机理. 高等学校化学学报, 2019, 40(5): 1058.

DUAN Yajun,CHENG Yanyan,SUI Guanghui,ZHU Yanchao,WANG Xiaofeng,GUO Yupeng,WANG Zichen. Lignin Impacts on the Lignin-urea-formaldehyde Copolymer Resin and the Reaction Mechanism^†. Chem. J. Chinese Universities, 2019, 40(5): 1058.

图/表 8

Fig.1 Effect of changing molar ratio on bonding strength and free formaldehyde content

Fig.2 Effect of lignin content on the bonding strength and free formaldehyde content of LUF Molar ratio of F/U: (A) 1.17∶1; (B) 1.04∶1; (C) 0.91∶1; (D) 0.78∶1.

Table 1 Effect of lignin on the water resistance of the resin

Molar ratio of F/U	Lignin content(%)	Water resistance test	Bonding strength/MPa	Molar ratio of F/U	Lignin content(%)	Water resistance test	Bonding strength/MPa
1.04∶1	0	Fail	—	0.91∶1	0	Fail	—
	10	Pass	0.69		10	Fail	—
	20	Pass	0.78		15	Pass	0.21
	30	Pass	0.47		20	Pass	0.33
	40	Fail	—		25	Fail	—
					30	Fail	—

Fig.3 TG curves of UF(a) and LUF(b)

Fig.4 FTIR spectra of lignin(a) and hydroxymethyl lignin(b)

Fig.5 FTIR spectra of UF(a) and LUF(b)

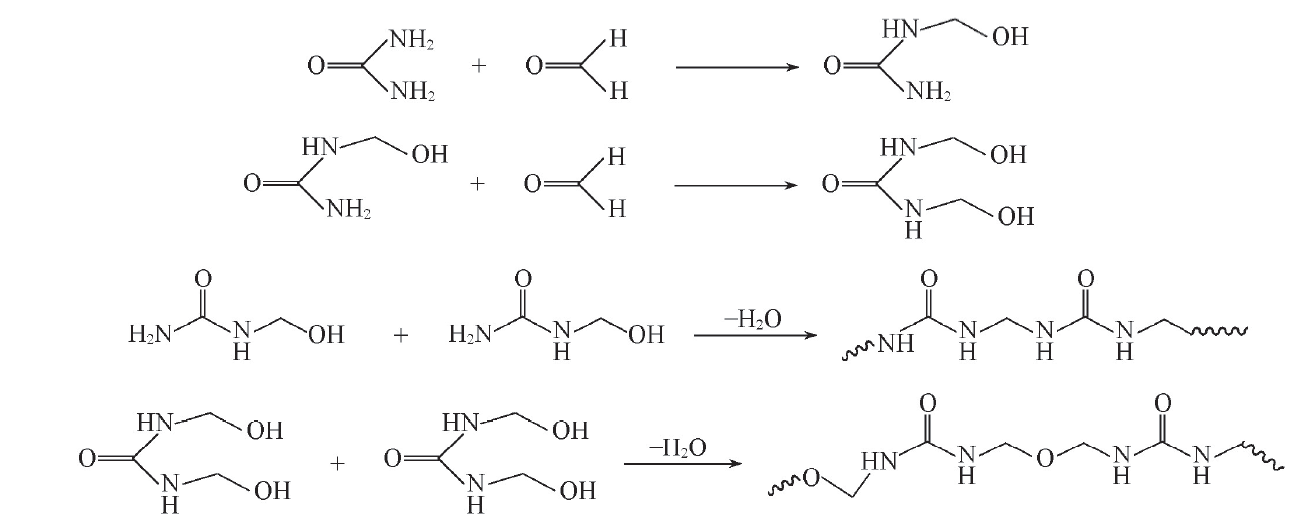

Scheme 1 Main reactions in the synthesis of UF

Scheme 2 Main reactions in the synthesis of LUF

参考文献 33

[1]	Borann S., Usta M., Gümüs-kaya E., Int. J. Adhes. Adhes., 2011, 31(7), 674—678
[2]	Xia S. H., Li. L., Li J. Z., J. Beijing Fore. Univ.,2009, 31(4), 123—129
	(夏松华, 李黎, 李建章. 北京林业大学学报,2009, 31(4), 123—129)
[3]	Gao X., Zhang X., Chem. Techno. Mar.,2008, 31(10), 19—23
[4]	Yu L. Z., Gu T., Sun L. H., Sun C., Qiu F. X., China Adhes.,2012, 21(9), 1283—1286
	(俞丽珍, 顾婷, 孙乐花, 孙才, 丘凤仙. 中国胶粘剂,2012, 21(9), 1283—1286)
[5]	Jun J., Lu X. N., Eur. J. Wood Prod.,2017, 75, 185—191
[6]	Hu H.D., Study on Modified Alkali Lignin Synthetic Lignin Urea Formaldehyde Glue, Nanjing Forestry University, Nanjing, 2009
	(胡鸿达. 改性碱木质素合成木素脲醛胶的研究, 南京: 南京林业大学, 2009)
7	[7] Pizzi A., Lipschitz L., Valenzuela J., Holzforschung,1994, 48(3), 254—261
[8]	Du Y. J., Lin A. J., Du G. S., J. Fuzhou Univ.,2002, 17(2), 115—118
	(杜育江, 林爱娇, 杜光山. 福州大学学报,2002, 17(2), 115—118)
[9]	Zhu H. L., Wu Y. Z., Sun W. S., J. Nanjing Fore. Univ.,2013, 37(1), 137—176
	(朱海龙, 吴玉章, 孙伟圣. 南京林业大学学报,2013, 37(1), 137—176)
[10]	Lu L. N., Gu S. F., Zhang T., Zhou K., Yu L. Z., Fore. Prod. Industry,2015, 42(12), 36—39
[11]	Yang J. Z., Xu L., China Adhes.,2006, 15(5), 31—33
	(杨建洲, 徐亮. 中国胶粘剂,2006, 15(5), 31—33)
[12]	Liu X., Yu Q. Y., Yu L. Z., Gu S. F., Fan Y. C., China Adhes.,2014, 23(8), 39—42
	(刘璇, 于清洋, 俞丽珍, 沈丽梅, 顾顺飞, 樊玉昌. 中国胶粘剂,2014, 23(8), 39—42)
[13]	Hamed Y. K., Antonio P., Eur. J. Wood Prod.,2018, 76, 871—876
[14]	Esmaeili N., Zohuriaan-Mehr M. J., Mohajeri S., Kabiri K., Bouhendi H., Eur. J. Wood Prod.,2017, 75, 71—80
[15]	Liu M., Wang Y., Wu Y. Q., He Z. Q., Wan H., J. Clean. Prod.,2018, 187, 361—371
[16]	Lin Q. J., Liu J. H., Rao J. P., Scie. Silv. Sinic.,2005, 41(2), 129—135
[17]	Hamed Y. K., Eur. J. Wood Prod., 2017, 75, 885—891
[18]	Wu J.H., Sun W. H., Yan W. T.,Fore. Prod. Industry, 2016, 27—29
[19]	Zhang H., Pu J. W., Hong L., Zhu M., Chem. Ind. Forest. Prod.,2016, 36(1), 99—104
[20]	Mayers G. E., Forest Products Journal, 1984 , 34(5), 35—41
[21]	Lu J. Z., Wu Q. L., Mcnabb H. S. J., Wood. Fiber. Sci.,2000, 32(1) , 88—104
[22]	Forss K. G., Fuhrmann A., Fore. Prod.,1979, 29, 39—43
[23]	Standard Administration of the People’s Repubic of China, GB/T14732-2017, Wood Adhesives: Urea-Formaladehyde, Phenol-Formaladehyde and Melamine-Formaladehyde Resins, Standards Press of China, Beijing, 2017
	(中国标准化委员会, GB/T14732-2017, 木材工业胶粘剂用脲醛、酚醛、三聚氰胺甲醛树脂, 北京: 中国标准出版社, 2017)
[24]	Sha J.X., Preparation and Application of Lignin-Urea-Formaldehyde Resin, Jilin University, Changchun, 2017
	(沙金鑫. 木质素基脲醛树脂的制备及应用性能研究, 长春: 吉林大学, 2017)
[25]	Mayers G. E., Wood Sci., 1982, 18(2), 95—107
[26]	Zhong H., Zhang J., Gong F. H., Luo Y. C., China Adhes.,2010, 19(11), 32—35
	(仲豪, 张静, 龚方红, 罗永春. 中国胶粘剂,2010, 19(11), 32—35)
[27]	Ghafari R., Doost H. K., Abdulkhani A., Mirshokraie S. A., Eur. J. Wood Prod.,2016, 74, 609—616
[28]	Wang Y.X., Deng J. F., Adhesive Production Process, China Forestry Publishing House, Beijing, 1989
	(王毓秀, 邓介凡. 胶粘剂生产工艺, 北京: 中国林业出版社, 1989)
[29]	Li D.G., Urea-Formaldehyde Resin Adhesive, Chemical Industry Press, Beijing, 2002
	(李东光. 脲醛树脂胶粘剂北京,: 化学工业出版社, 2002)
[30]	Tohmura S., Hse Y., Higuchi M., J. Wood Sci.,2000, 46, 303—309
[31]	Taylor P., Hazarika A., Maji T. K., J. Wood Chem. Technol.,2013, 33, 103—124
[32]	Chen H.Z., Study on Lignin and Its Composites in the Application of Epoxy Resin Adhesive, Jilin University, Changchun, 2016
	(陈洪卓. 木质素及其复合物在环氧树脂胶黏剂中的应用研究, 长春: 吉林大学, 2016)
[33]	Zhang C. W., Liu Y., Han L. C., Forest. Sci. Technol.,2000, 25(5), 34—37

木质素对木质素-脲醛共聚树脂的影响及反应机理

Lignin Impacts on the Lignin-urea-formaldehyde Copolymer Resin and the Reaction Mechanism^†

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 8

参考文献 33

相关文章 15

编辑推荐

Metrics

本文评价

[1]	刘晓锦, 李婷, 汪洋, 东为富. 具有广谱紫外屏蔽性能的三元共聚物微球的制备[J]. 高等学校化学学报, 2021, 42(6): 1965.
[2]	易聪华, 苏华坚, 钱勇, 李琼, 杨东杰. 木质素纳米炭的制备及作为锂离子电池负极的性能研究[J]. 高等学校化学学报, 2021, 42(6): 1807.
[3]	韩洪晶,葛芹,陈彦广,王海英,赵宏志,王怡真,张亚男,邓冀童,宋华,张梅. Ca₁_-xPr_xFeO₃催化热解甘蔗渣木质素制备酚类化合物[J]. 高等学校化学学报, 2020, 41(2): 331.
[4]	李岚, 钱勇, 杨东杰, 邱学青. 纳米木质素/二氧化硅基微胶囊的制备及在自愈合涂层中的应用[J]. 高等学校化学学报, 2019, 40(6): 1293.
[5]	韩洪晶,王怡真,李金鑫,薛峰,王海英,张亚男,葛芹,刘艳丽,张梅,陈彦广. 纳微尺度层状MgAl固体碱催化解聚木质素磺酸钙制取含氧化合物的研究[J]. 高等学校化学学报, 2019, 40(11): 2322.
[6]	张岩, 张盛明, 方桂珍. Ce掺杂固体酸活化的碱木质素的抗氧化性能[J]. 高等学校化学学报, 2018, 39(6): 1255.
[7]	周列, 吴青云, 徐莹, 王晨光, 马隆龙, 李文志, 陈佩丽. Ni/SiO₂-Al₂O₃固体酸催化剂催化氢解碱木质素制备芳香类化合物[J]. 高等学校化学学报, 2018, 39(4): 735.
[8]	王璇, 金涛, 王浩伟, 廖圣智, 杨怀玉. 基于脲醛原位聚合制备聚硫密封剂微胶囊[J]. 高等学校化学学报, 2018, 39(2): 397.
[9]	李常青, 杨东杰, 席跃宾, 秦延林, 邱学青. 二氧化硅/木质素多孔碳复合材料的制备及作为锂离子电池负极材料的性能[J]. 高等学校化学学报, 2018, 39(12): 2725.
[10]	黄文靖, 丁子先, 邱学青, 杨东杰. 自组装聚合法制备木质素磺酸/聚吡咯柔性导电纸[J]. 高等学校化学学报, 2018, 39(11): 2601.
[11]	刘宇, 陈港, 朱家添, 陈文锦, 胡稳, 刘映尧, 方志强. 高强透明纤维素材料的制备、结构与性能[J]. 高等学校化学学报, 2018, 39(10): 2298.
[12]	符方宝, 王欢, 钟锐生, 邱学青, 杨东杰. 木质素/氧化锌复合颗粒的制备及在水性聚氨酯中的应用[J]. 高等学校化学学报, 2018, 39(10): 2335.
[13]	李圆圆, 杨东杰, 邱学青. pH响应木质素基胶体球的制备和表征[J]. 高等学校化学学报, 2017, 38(5): 880.
[14]	晁威, 杨晓敏, 周玉, 朱燕超, 王子忱. 木质素对酚醛/木质素嵌段共聚树脂制备的影响及反应机理[J]. 高等学校化学学报, 2017, 38(2): 312.
[15]	陈彦广, 王新惠, 韩洪晶, 王海英, 安宏宇, 宋华, 公旭中, 张健. CaZr_1-_xFe_xO₃催化热解甘蔗渣木质素制备酚类化合物[J]. 高等学校化学学报, 2017, 38(2): 252.

木质素对木质素-脲醛共聚树脂的影响及反应机理

Lignin Impacts on the Lignin-urea-formaldehyde Copolymer Resin and the Reaction Mechanism†

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 8

参考文献 33

相关文章 15

编辑推荐

Metrics

本文评价

Lignin Impacts on the Lignin-urea-formaldehyde Copolymer Resin and the Reaction Mechanism^†
