SrAl2O4@SiO2核壳结构复合物的制备及发光耐水解性能

doi:10.7503/cjcu20250214

摘要/Abstract

摘要：

为解决碱土铝酸锶(SrAl₂O₄)易水解而导致晶体结构破坏的难题，以乙二醇作为非水反应介质，采用液相沉积法对碱土铝酸锶长余辉发光粉进行SiO₂层包覆. 该反应在无水环境中进行，从源头上避免了包覆过程中SrAl₂O₄水解副反应的发生. 通过系统的工艺优化研究确定了最佳包覆条件：反应溶液pH=11.0、反应温度为80.0 ℃、反应时间为2.0 h及Na₂SiO₃质量为碱土铝酸锶的6.0%. 在此条件下，在碱土铝酸锶表面构筑了厚度为60 nm的致密SiO₂包覆层. 透射电子显微镜和X射线衍射等研究结果表明， SiO₂包覆层结构完整均匀，且未改变碱土铝酸锶的晶体结构. 荧光光谱仪及耐水解性能测试结果表明，经包覆处理的碱土铝酸锶材料在发光强度仅降低9.0%的前提下，耐水性显著提升，经6 h水洗后仍保持良好的发光强度. 热重分析结果表明，核壳复合物经800 ℃高温处理后质量保留率达93.7%. 本文研究结果为碱土铝酸锶长余辉发光粉改性，特别是无水环境中壳层的包覆提供了新方法，并为其在消防领域的应用创造了条件.

关键词: 表面包覆, 发光材料, 核壳结构, 耐水性, 耐温性

Abstract:

Hydrolysis in alkaline condition and inferior temperature resistance property were two disadvantages of SrAl₂O₄∶Eu²⁺，Dy³⁺（SrAl₂O₄） long persistence phosphors. To address these two issues， this study employed ethylene glycol as a non-aqueous reaction medium to cover a SiO₂ layer on the SrAl₂O₄ surface. This strategy effectively isolated the SrAl₂O₄ matrix from water molecules， hence avoiding the side hydrolysis reactions during the coating process. After careful study， the optimized coating process was determined as follows： solution pH value was 11.0， reaction temperature was 80.0 ℃， reaction time was 2.0 h， Na₂SiO₃ dosage（mass） was 6.0% of SrAl₂O₄ powders. Under the optimized condition， a dense SiO₂ layer with the thickness of 60 nm was seamlessly coated on SrAl₂O₄ surface， leading to a SrAl₂O₄@SiO₂ core@shell composite. According to X-ray diffraction pattern， the crystal phase of the SrAl₂O₄ was not changed during the coating process. Compared to the pristine SrAl₂O₄， the luminescence intensity of composites was only reduced 11.2%， while the anti-hydrolysis property was largely improved. In practical application， the bright green color could be easily observed by naked eyes after the composite was washed for 6 h in the presence of detergent. The thermogravimetric analysis indicated the remained weight of SrAl₂O₄@SiO₂ composites was 93.7%（mass fraction） after calcinated at 800 ℃. This study provided a novel way to improve the anti-hydrolysis property and high-temperature resistance property of SrAl₂O₄ without remarkably sacrificing their luminescence property， and this is beneficial for their real application in fire protection.

Key words: Surface coating, Luminescent material, Core@shell structure, Anti-hydrolysis property, Thermal stability

中图分类号:

O614.2

TrendMD:

付佳霖, 朱玉凤, 杨开元, 郭永梅, 卢燕, 姚同杰. SrAl₂O₄@SiO₂核壳结构复合物的制备及发光耐水解性能. 高等学校化学学报, 2025, 46(10): 20250214.

FU Jialin, ZHU Yufeng, YANG Kaiyuan, GUO Yongmei, LU Yan, YAO Tongjie. Preparation of SrAl₂O₄@SiO₂ Core@shell Structure Composites and Their Luminescence and Anti-hydrolysis Property. Chem. J. Chinese Universities, 2025, 46(10): 20250214.

图/表 10

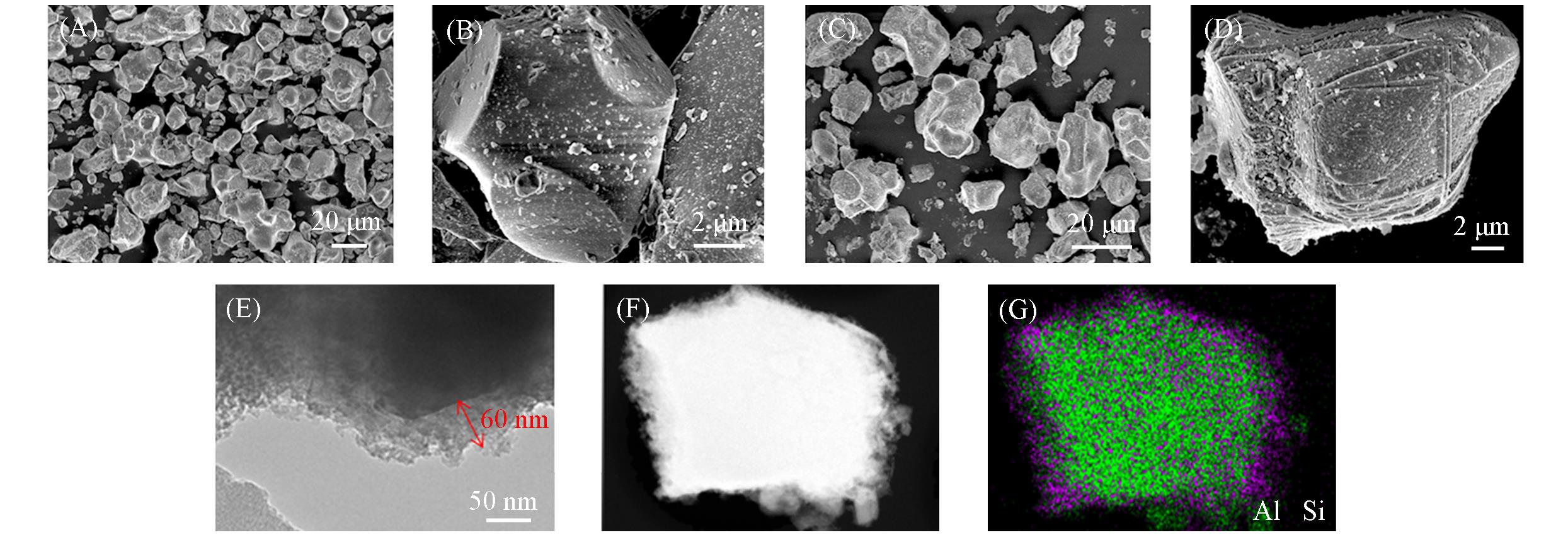

Fig.1 SEM(A—D), TEM(E, F) and elemental mapping(G) images of SrAl2O4 and SrAl2O4@SiO2⁃6.0%

Fig.2 XRD patterns of SrAl2O4 and SrAl2O4@SiO2⁃6.0%

Fig.3 FTIR spectra of initial SrAl2O4, SrAl2O4@ SiO2⁃6.0% and SrAl2O4@SiO2⁃30.0%

Fig.4 Full XPS spectra of SrAl2O4 and SrAl2O4@SiO2⁃6.0%(A) and core⁃level XPS spectra of Sr3d (B), Al2p (C), Si2p (D) and O1s (E) in SrAl2O4@SiO2⁃6.0%

Fig.5 PL spectra of SrAl2O4@SiO2 prepared under different experimental conditions（A） Different mass ratios of Na2SiO3 to SrAl2O4；（B） different reaction pH values；（C） different reaction time；（D） different reaction temperatures.

Fig.6 Relationship between solution pH values and time of SrAl2O4@SiO2 dispersed in the deionized water（A） SrAl2O4@SiO2 prepared under different mass ratios of Na2SiO3 to SrAl2O4；（B） SrAl2O4@SiO2-6.0% prepared under different solution pH values；（C） SrAl2O4@SiO2-6.0% prepared after different reaction times；（D） SrAl2O4@SiO2-6.0% prepared under different reaction temperatures.

Fig.7 TGA curves of initial SrAl2O4 and SrAl2O4@ SiO2⁃6.0%

Fig.8 XRD patterns of SrAl2O4@SiO2⁃6.0% before and after calcined at 800 ℃

Fig.9 TEM images of SrAl2O4@SiO2⁃6.0% after calcined at 800 ℃Inset： magnification of the circled part.

Fig.10 Images of SrAl2O4@SiO2⁃6.0% composites under different conditions（A） Washing without detergent；（B） washing with detergent.

参考文献 27

[1]	Liu J. C.， Yu M.， Cheng W. J.， Shandong Textile Science & Technology， 2020， 61（1）， 53—56
	刘津池，于淼，程文杰. 山东纺织科技， 2020， 61（1）， 53—56
[2]	Calatayud D. G.， Arroyo M. V. M.， Caballero A. C.， Caballero A. C.， Villegas M.， Ge H.， Botchway S. W.， Pascu S. I.， Peiteado M.， Jardiel T.， ACS Omega， 2025， 10（19）， 19950—19965
[3]	Zhuang Y. X.， Lv Y.， Wang L.， Chen W. W.， Zhou T. L.， Takeda T.， Hirosaki N.， Xie R. J.， ACS Appl. Mater. Interf.， 2018， 10（2）， 1854—1864
[4]	Yang H. W.， Ran Z.， Luo Y. M.， Liu S. Y.， Xu W. Z.， Liu J. K.， Cui J. K.， Lei B. F.， Hu C. F.， Zhuang J. L.， Liu Y. L.， Xiao Y.， ACS Nano， 2024， 18（42）， 29203—29213
[5]	Lu W. J.， Chen Q. Z.， Zeng H. A.， Wang H.， Liu L. J.， Guo T. L.， Chen H. P.， Wang R.， Nano Res.， 2023， 16（7）， 10004—10010
[6]	Yang X.， Waterhouse G. I. N.， Lu S.， Yu J. H.， Chem. Soc. Rev.， 2023， 52（22）， 8005—8058
[7]	VirginijiaI V.， Donats M.， Krisjanis S.， Ivita B.， Aleksejs Z.， Opt. Mater.， 2018， 87， 48—52
[8]	Shen R. C.， He T. P.， Yao S. L.， Zhang Y.， Peng T. H.， Tan W. H.， Chen N.， Yuan Q.， Small Methods， 2024， 8（12）， 2400439
[9]	Xu Y.， Chen D.， Ceram. Int.， 2008， 34（8）， 2117—2120
[10]	Cao J. L.， Ding S. S.， Zhou Y. P.， Wang Y. H.， Adv. Opt. Mater.， 2023， 12（7）， 2302011
[11]	Estefania R. R.， Rubio M. F.， Angel R. M.， Francisco F. J.， Renew. Sust. Energ. Rev.， 2018， 81， 2759—2770
[12]	He R.， Liang Y. P.， Xie R. S.， Lu X. S.， Geng J. G.， J. Chang’an University（Natural Science Edition）， 2022， 42（3）， 1—13
	何锐，梁映平，解瑞松，鲁孝松，耿九光. 长安大学学报（自然科学版）， 2022， 42（3）， 1—13
[13]	Xie J. H.， Qi P. Y.， Hu S. F.， Wang P. F.， Li A.， Liu X. F.， Chem. Ind. Eng.， 2022， 39（2）， 61—68
	谢锏辉，戚佩瑶，胡绍峰，王朋飞，李昂，刘晓非. 化学工业与工程， 2022， 39（2）， 61—68
[14]	Thomas N. M.， George N.， Viji M. O.， Anila E. I.， Plant Nano Biol.， 2024， 8， 100072
[15]	Eftimov T. A.， Kostova I.， Peltekov A.， Hristova K.， Brabant D.， Fouzar S.， Nikolov K.， Opt. Laser Technol.， 2024， 176， 110965
[16]	Xu J.， Tanabe S.， J. Lumin.， 2019， 205， 581—620
[17]	Wu J.， Liu Q. X.， Gao P.， Wang J. G.， Li Z. J.， Li J. N.， Tao J.， Nanomaterials⁃basel， 2023， 13（17）， 2457
[18]	Yerpude A. N.， Dhoble S. J.， Optik， 2016， 127（10）， 4217—4221
[19]	Garcia C. R.， Oliva J.， Romero M. T.， Diaz⁃Torres L. A.， Photochem. Photobiol.， 2016， 92（2）， 231—237
[20]	Shi M. Y.， Surface Water⁃repellent Modification of SrAl2O4∶Eu2+，Dy3+ and Its Application to Luminescent Fibers，Jiangnan University， Wuxi， 2021
	史慕扬. 稀土铝酸锶的表面憎水改性及在夜光纤维上的应用，无锡：江南大学， 2021
[21]	Wang L.， Wang H. H.， Zuo X. Y.， Zhou Y.， Liu K.， Zhao W. W.， Metal World， 2018，（3）， 31—39
	王磊，汪涵涵，左晓钰，周毅，刘珂，赵雯雯. 金属世界， 2018，（3）， 31—39
[22]	Huang Z.， Chen B.， Ren B.， Tu D.， Wang Z. F.， Wang C. F.， Zheng Y. T.， Li X.， Wang D. R.， Zhan B.， Qu S. C.， Chen Z. Y.， Xu C.， Fu Y.， Adv. Sci.， 2023， 10（3）， 2204925
[23]	He X.， Zhou Y.， Sun Y.， Wang Y.， Diam. Relat. Mater.， 2024， 144， 110958
[24]	Guo C.， Che B.， Su Q.， Appl. Surf. Sci.， 2004， 225（1）， 198—203
[25]	Hao H. Z.， Yang B.， Cui C. E.， Huang P.， Yang K.， J. Chin. Ceram. Soc.， 2012， 40（9）， 1340—1345
	郝虎在，杨赟，崔彩娥，黄平，杨珂. 硅酸盐学报， 2012， 40（9）， 1340—1345
[26]	Xia H. F.， Surface Uniform Coating and Its Luminescence Properties Research of SrAl2O4∶Eu2+， Dy3+ Phosphor， Wuhan Institute of Technology， Wuhan， 2015
	夏浩孚. SrAl₂O₄∶Eu²⁺， Dy³⁺荧光粉的表面均匀包覆及其发光性能研究，武汉：武汉工程大学， 2015
[27]	Manashirov O. Y.， Zvereva E. M.， Lobanov A. N.， Inorg. Mater.， 2015， 51（10）， 1060—1065

SrAl₂O₄@SiO₂核壳结构复合物的制备及发光耐水解性能

Preparation of SrAl₂O₄@SiO₂ Core@shell Structure Composites and Their Luminescence and Anti-hydrolysis Property

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 10

参考文献 27

相关文章 15

编辑推荐

Metrics

本文评价

[1]	徐明伟, 杨尚学, 刘冠林, 汪少振, 王存民, 李佳琪, 李湘, 张一帆, 张明明, 何新建, 徐欢. 共轭微孔聚合物-碳纳米管混合基质膜的可控成核生长与PM/CO₂同步捕集机理[J]. 高等学校化学学报, 2025, 46(4): 20240506.
[2]	樊晓慧, 汪洋, 杨园园, 张玉红. pH/酶/光热多重响应的金纳米笼/透明质酸核壳结构纳米载体的制备与性能[J]. 高等学校化学学报, 2022, 43(4): 20210855.
[3]	郭彪, 赵晨灿, 刘芯辛, 于洲, 周丽景, 袁宏明, 赵震. 表面水热碳层对磁性NiFe₂O₄八面体光催化活性的影响[J]. 高等学校化学学报, 2022, 43(11): 20220472.
[4]	陶幸福, 韩成龙, 杨扬, 刘堃. 铝纳米粒子表面引发聚合制备核壳纳米结构[J]. 高等学校化学学报, 2022, 43(10): 20220367.
[5]	王弈艨, 刘凯, 王保国. 高镍三元正极材料的表面包覆策略[J]. 高等学校化学学报, 2021, 42(5): 1514.
[6]	陈秋宏, 叶艳春, 任孟然, 王凯民, 唐怀军, 汪正良, 周强. 含有三苯胺-三唑双极性单元的橙红光阳离子型铱(Ⅲ)配合物的合成及在LEDs中的应用[J]. 高等学校化学学报, 2020, 41(12): 2717.
[7]	陈红, 杜勇慧, 张鑫, 刘文闫, 周晓明. 聚(3-己基噻吩)包覆富锂层状正极材料Li_1.18Ni_0.15Co_0.15Mn_0.52O₂的制备与电化学性能[J]. 高等学校化学学报, 2019, 40(4): 777.
[8]	李宇杰,刘勇,赵奇志,郑春满. 石墨负极表面聚合物功能保护膜对锂离子电池存储寿命的提升[J]. 高等学校化学学报, 2019, 40(12): 2542.
[9]	黄薇薇, 任家旺, 方千荣, VALTCHEV Valentin. 核壳结构分子筛β@IISERP-COF2小球的合成[J]. 高等学校化学学报, 2018, 39(6): 1127.
[10]	宋文植, 李慧, 张艳, 何丹, 李英姿, 黄臻臻, 刘新, 尹万忠. 具有近红外光热转换性能的双层氧化硅包覆金纳米花复合材料的制备及体内代谢研究[J]. 高等学校化学学报, 2018, 39(12): 2644.
[11]	张龙, 万晓娜, 段文静, 秋虎, 后洁琼, 王晓瑞, 李慧, 杜雪岩. Fe₃O₄@聚吡咯@聚苯胺核壳结构的制备及吸波性能[J]. 高等学校化学学报, 2018, 39(1): 185.
[12]	刘子怡, 许苗军, 王琦, 李斌. 表面化学接枝改性阻燃棉织物的制备与性能[J]. 高等学校化学学报, 2017, 38(8): 1477.
[13]	王晓丹, 徐丹丹, 吕维忠, 刘婧媛, 刘琦, 景晓燕, 王君. 抗癌载药体系Fe₃O₄@ZIF-8@PA的合成及药物释放[J]. 高等学校化学学报, 2017, 38(11): 1927.
[14]	张庆彬, 孔祥贵, 程成. 疏水上转换纳米晶的均相体系聚合物包覆及在发光检测中的应用[J]. 高等学校化学学报, 2016, 37(3): 429.
[15]	闫鹏, 张栋铭, 程魁, 徐阳, 李莹莹, 叶克, 曹殿学, 王贵领. Pd-Ag/C@TiO₂核壳结构纳米棒阵列的制备及对NaBH₄电氧化的催化性能[J]. 高等学校化学学报, 2015, 36(9): 1801.
