Doping-induced Mesoscopic Assembly in Hydrogen-bonded Networks for Phosphorescence Lifetime Modulation

doi:10.7503/cjcu20250395

Abstract

Abstract:

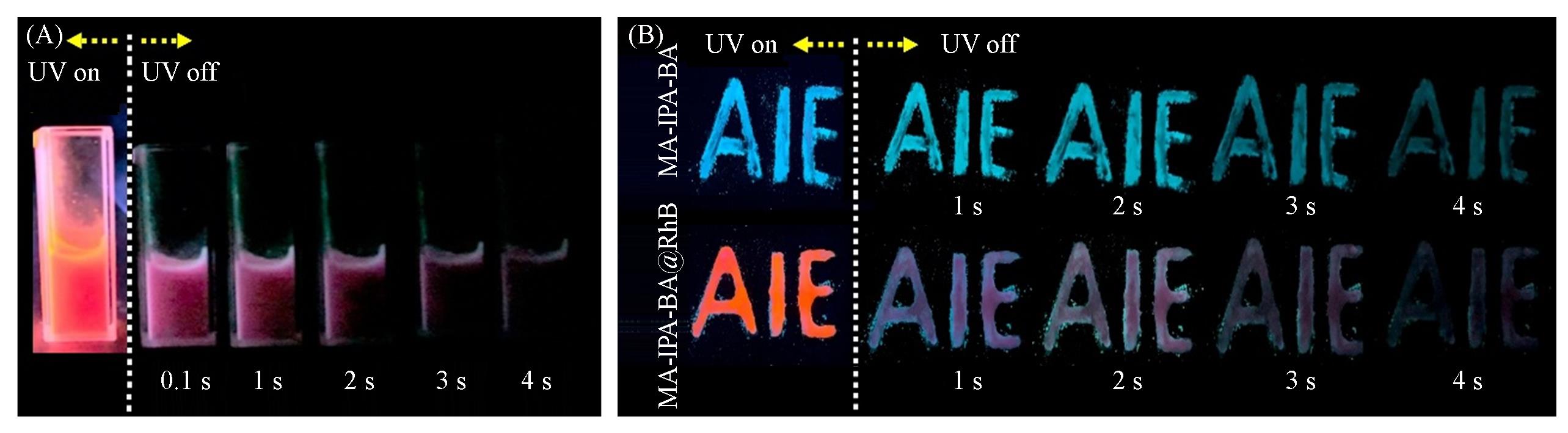

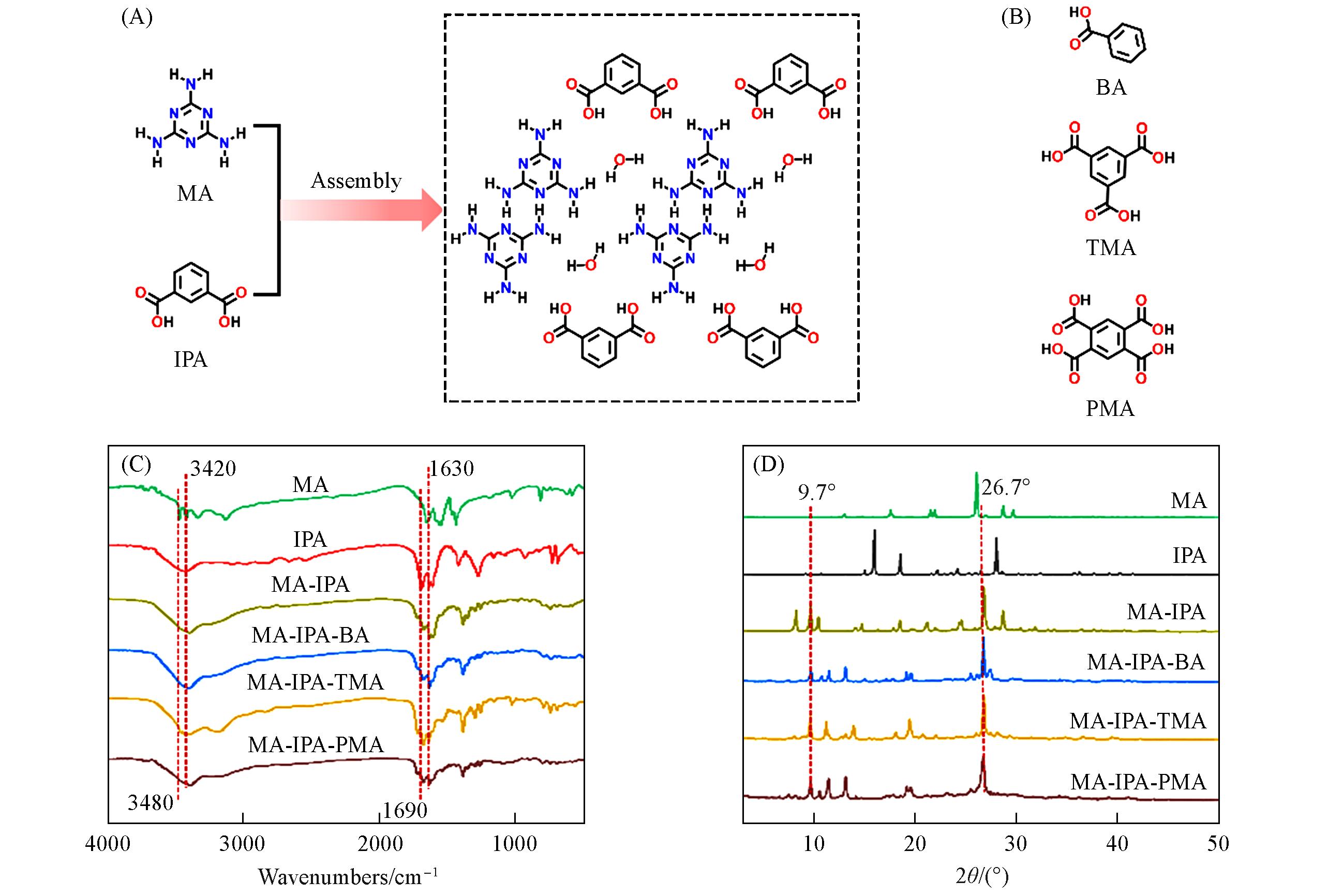

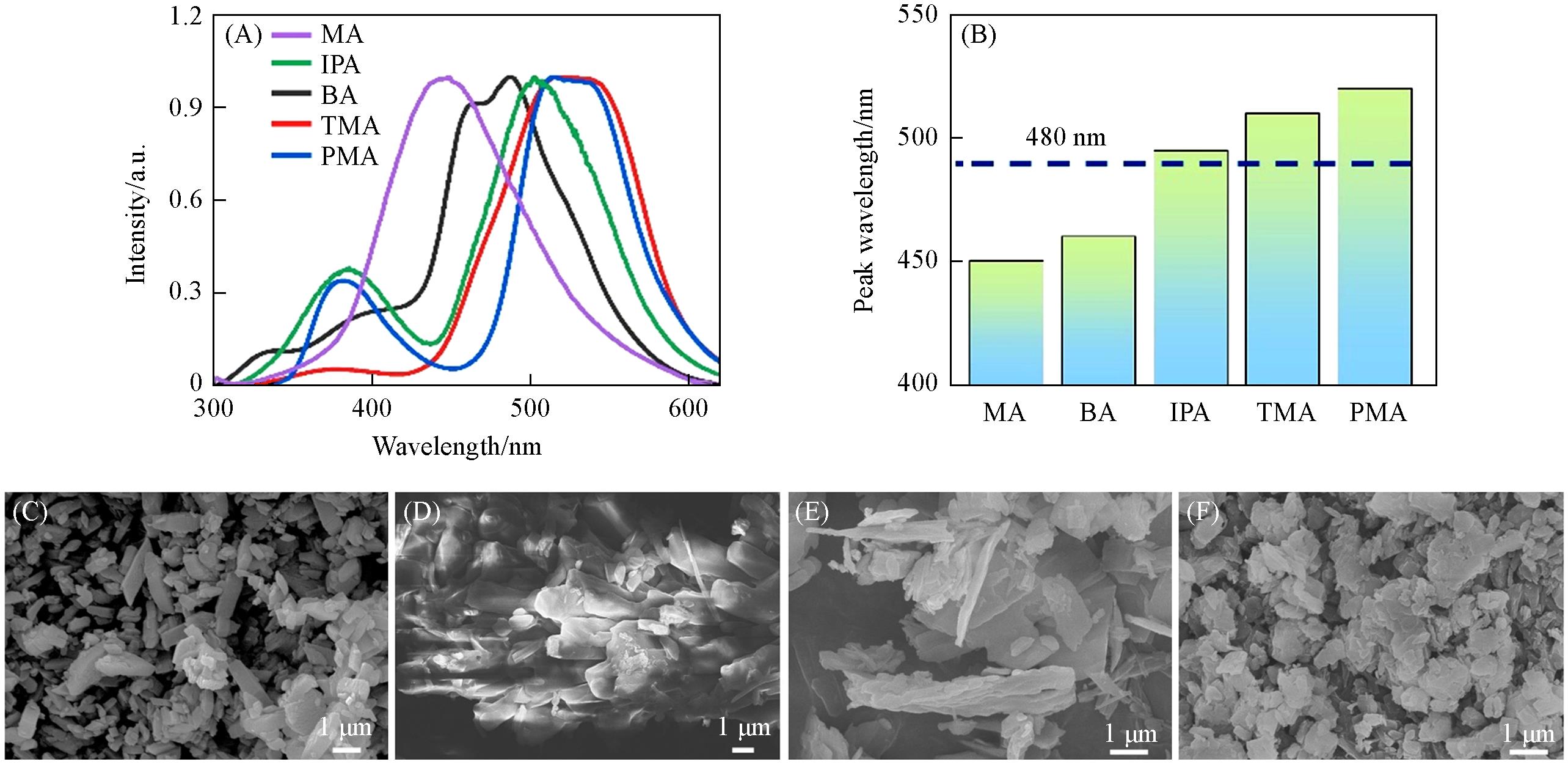

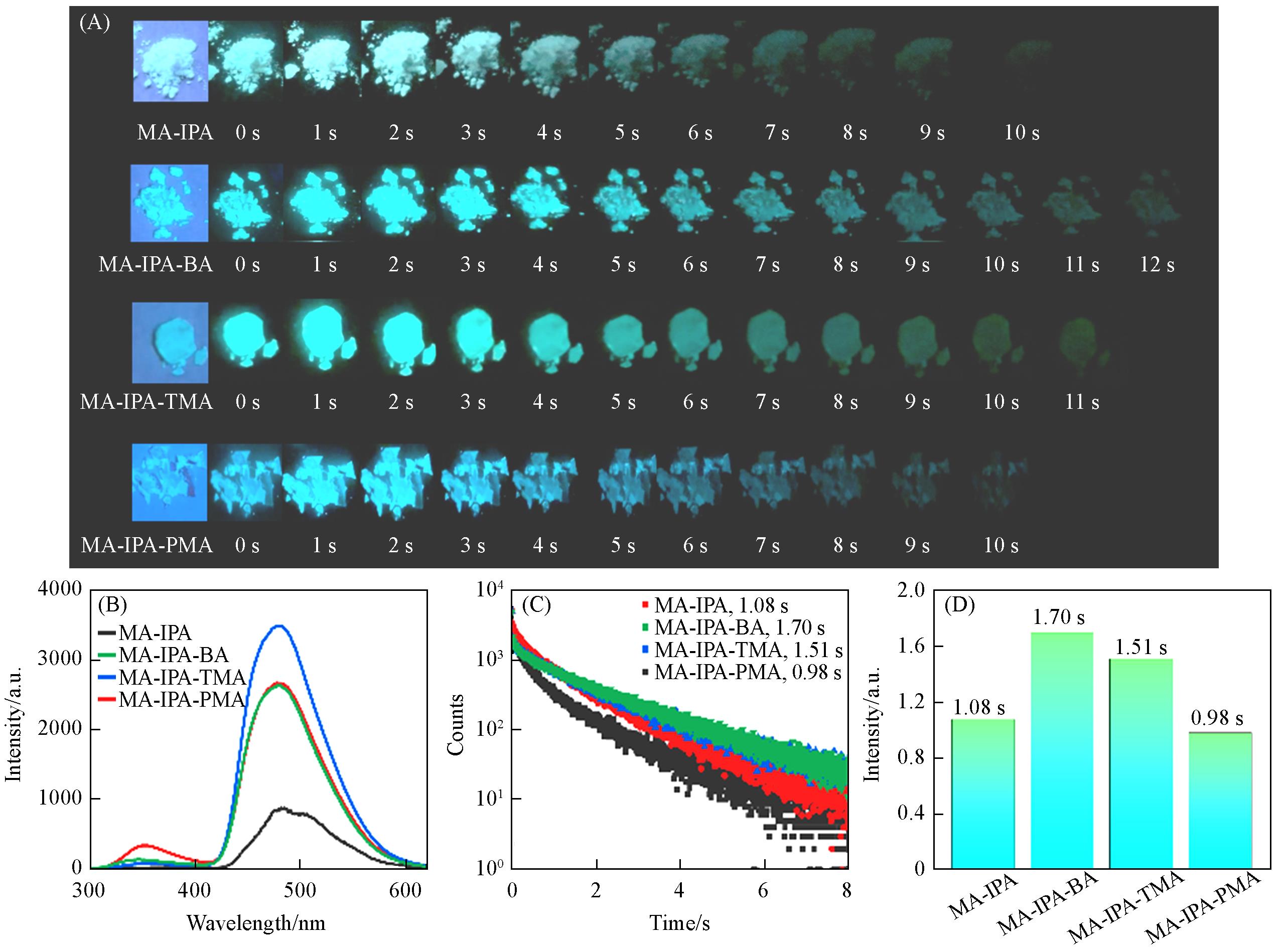

Room-temperature phosphorescence（RTP） has been attracting more attention in recent years due to its long light-emitting lifetime， large Stokes shift， and sensitivity to the environment， which have important application prospects in the fields of bio-imaging， illumination display， and anti-counterfeiting. Hydrogen-bonded networks are widely employed in the design of solid-state RTP materials owing to their ability to suppress nonradiative transitions and stabilize triplet excited states； however， effective regulations of phosphorescence lifetime in such systems remain challenging. In this work， a hydrogen-bonded assembly based on melamine and isophthalic acid（MA-IPA） was constructed through carboxylic acid-amine hydrogen-bond interactions， and the assembly process was modulated by introducing benzene derivatives bearing different numbers of carboxyl substituents as molecular dopants. The results show that the introduction of dopant molecules does not alter the fundamental building units of the hydrogen-bonded network of MA-IPA but significantly affects the ordered packing mode and mesoscopic structural features. As a consequence， the particle size and specific surface area of the assemblies are effectively regulated， leading to different degrees of oxygen quenching of triplet excitons under ambient conditions. The resulting materials exhibit stable RTP， with phosphorescence lifetime up to 1.7 s. This study provides a viable strategy for the structural regulation of long-lived RTP materials based on hydrogen-bonded networks.

Key words: Room-temperature phosphorescence, Hydrogen-bonded network, Phosphorescence lifetime, Molecular doping

CLC Number:

O633

TrendMD:

XU Chengshuo, WU Tongyue, GUAN Weijiang, LU Chao. Doping-induced Mesoscopic Assembly in Hydrogen-bonded Networks for Phosphorescence Lifetime Modulation[J]. Chem. J. Chinese Universities, 2026, 47(4): 20250395.

Figures/Tables 4

References 32

[1]	Han X.， Zheng H. Q.， Yang Y.， Cui Y. J.， Qian G. D.， Adv. Funct. Mater.， 2025， 35， 2425934
[2]	Yang Q.， Yang X. Y.， Wang Y. X.， Fei Y. F.， Li F.， Zheng H. Y.， Li K.， Han Y. B.， Hattori T.， Zhu P. W.， Zhao S. Q.， Fang L. M.， Hou X. Y.， Liu Z. D.， Yang B.， Zou B.， Nat. Commun.， 2024， 15， 7778
[3]	Li Y.， Jiang L.， Liu W.， Xu S.， Li T. Y.， Fries F.， Zeika O.， Zou Y.， Ramanan C.， Lenk S.， Scholz R.， Andrienko D.， Feng X.， Leo K.， Reineke S.， Adv. Mater.， 2021， 33， 2101844
[4]	Li D.， Liu Z.， Fang M.， Yang J.， Tang B. Z.， Li Z.， ACS Nano， 2023， 17， 12895—12902
[5]	Sun S.， Wang J.， Ma L.， Ma X.， Tian H.， Angew. Chem. Int. Ed.， 2021， 60， 18557—18560
[6]	Zhou B.， Yan D. P.， Adv. Funct. Mater.， 2019， 29， 1807599
[7]	Cai M.， Qiu Y.， Li F.， Cai S.， Cai Z. X.， ACS Appl. Mater. Interfaces， 2024， 16， 46609—46618
[8]	Luo W. Z.， Chen L. M.， Yin G. Q.， Yue C. J.， Xie S. Y.， Zhou J. Y.， Feng W. H.， Nie Y. J.， Qiu H. K.， Li F. M.， Cai S. Y.， Li Y. J.， Cai Z. X.， Chen T.， Angew. Chem. Int. Ed.， 2025， 64， e202423650
[9]	Yang J.， Zhen X.， Wang B.， Gao X. M.， Ren Z. C.， Wang J. Q.， Xie Y. J.， Li J. R.， Peng Q.， Pu K.， Li Z.， Nat. Commun.， 2018， 9， 840
[10]	Lü Z. Q.， Gao Q.， Shi M. C.， Su Z. H.， Chen G.， Qi H. S.， Lü B. Z.， Peng F.， Small Struct.， 2024， 5， 2300567
[11]	Yang L.， Zhang Q.， Ma Y.， Li H.， Sun S.， Xu Y.， Chem. Eng. J.， 2024， 490， 151679
[12]	Zhou Y.， Qin W.， Du C.， Gao H.， Zhu F.， Liang G.， Angew. Chem. Int. Ed.， 2019， 58， 12102—12106
[13]	Delgado W. T.， Braun C. A.， Boone M. P.， Shynkaruk O.， Qi Y.， McDonald R.， Ferguson M. J.， Data P.， Almeida S. K. C.， de Aguiar I.， de Souza G. L. C.， Brown A.， He G.， Rivard E.， ACS Appl. Mater. Interfaces， 2018， 10， 12124—12134
[14]	Guo X.， Zhang H.， Fu L. Y.， Jian K.， Zhao X.， ACS Appl. Nano Mater.， 2023， 6， 15597—15605
[15]	Chen G.， Guo S. J.， Feng H.， Qian Z. Y.， J. Mater. Chem. C， 2019， 7， 14535—14542
[16]	Mao H.， Gao J.， Geng Y.， Shan G. G.， Shao K.， Hua R.， Su Z. M.， J. Mater. Chem. C， 2024， 12， 8545—8550
[17]	Qu S. J.， Shen K.， Wu B. J.， He Y.， Zhao Z. W.， Yin C.， An Z.， Yan S. C.， Shi H. F.， Cryst. Growth Des.， 2023， 23， 31—36
[18]	Lusi M.， Cryst. Growth Des.， 2018， 18， 3704—3712
[19]	Dar A. A.， Lone S. H.， Ahmad I.， Ahangar A. A.， Ganie A. A.， Femina C.， Mater. Adv.， 2024， 5， 1056—1064
[20]	Saha S.， Desiraju G. R.， J. Am. Chem. Soc.， 2017， 139， 1975—1983
[21]	Berry D. J.， Seaton C. C.， Clegg W.， Harrington R. W.， Coles S. J.， Horton P. N.， Hursthouse M. B.， Storey R.， Jones W.， Friščić T.， Blagden N.， Cryst. Growth Des.， 2008， 8， 1697—1712
[22]	Shen P.， Zhang C. Y.， Hu E. Z.， Gao Y.， Wei Y.， Zhang J. Q.， Qian S.， Heng W. K.， Mol. Pharm.， 2023， 20， 3412—3426
[23]	Friščić T.， Trask A. V.， Jones W.， Motherwell W. D. S.， Angew. Chem. Int. Ed.， 2006， 45， 7546—7550
[24]	Chen J.， Long Z.， Li Y.， Qiu H.， J. Anal. Test.， 2024， 8， 170—179
[25]	Toledo⁃Neira C.， Garrido⁃Morales F.， Piña S.， J. Anal. Test.， 2025， 9， 279—282
[26]	Liang Y. C.， Shang Y.， Liu K. K.， Liu Z.， Wu W. J.， Liu Q.， Zhao Q.， Wu X. Y.， Dong L.， Shan C. X.， Nano Res.， 2020， 13， 875—881
[27]	Wang D.， Wu H.， Gong J.， Xiong Y.， Wu Q.， Zhao Z.， Wang L.， Wang D.， Tang B. Z.， Mater. Horiz.， 2022， 9， 1081—1088
[28]	Singh M.， Shen K.， Ye W.， Gao Y.， Lv A.， Liu K.， Ma H.， Meng Z.， Shi H.， An Z.， Angew. Chem. Int. Ed.， 2024， 63， e202410562
[29]	Bian L.， Shi H.， Wang X.， Ling K.， Ma H.， Li M.， Cheng Z.， Ma C.， Cai S.， Wu Q.， Gan N.， Xu X.， An Z.， Huang W.， J. Am. Chem. Soc.， 2018， 140， 10734—10739
[30]	Peng J.， Sokolov S.， Hernangómez⁃Pérez D.， Evers F.， Gross L.， Lupton J. M.， Repp J.， Science， 2021， 373， 452—456
[31]	Schulman E. M.， Parker R. T.， J. Phys. Chem.， 1977， 81， 1932—1939
[32]	Chen K.， Zhang Y.， Lei Y.， Dai W.， Liu M.， Cai Z.， Wu H.， Huang X.， Ma X.， Nat. Commun.， 2024， 15， 1269
