Effects of Substrate Surface Properties and Precursor Chemical Environment on In⁃situ Oriented Construction of Titanium Silicalite Zeolite Membranes

doi:10.7503/cjcu20210092

Abstract

Abstract:

b-Oriented MFI zeolite membranes can significantly promote the molecular transport efficiency， so they are widely used in the field of mixture separation and catalysis. Although the traditional in?situ hydrothermal crystallization method is mature， it is still difficult to control the b-orientation growth of the membrane. In this paper， the effects of surface physicochemical properties， precursor ratio and crystallization conditions on the b-orientation growth of titanium silicalite zeolite membranes on 304 stainless steel substrate were systematically studied by classical in?situ hydrothermal crystallization method. The results show that the hydroxyl groups on the surface of TiO₂ interlayer can directionally induce the adsorption of zeolite grains， and then improve the b-orientation of the membrane. At the same time， the content of TPAOH and H₂O in the precursor solution has a significant effect on the grain size and the directional growth of the membrane， that is， the high b-oriented titanium silicalite zeolite membranes can be formed only under the appropriate alkalinity. The results of this study have a certain guiding effect on the in?situ adjustment of the orientation of the titanium silicalite zeolite membranes.

Key words: Titanium silicalite zeolite membrane, b-Axis orientation, Surface property, Precursor liquid environment, In?situ hydrothermal crystallization

CLC Number:

O647

TrendMD:

LI Yichuan, ZHU Guofu, WANG Yu, CHAI Yongming, LIU Chenguang, HE Shengbao. Effects of Substrate Surface Properties and Precursor Chemical Environment on In⁃situ Oriented Construction of Titanium Silicalite Zeolite Membranes[J]. Chem. J. Chinese Universities, 2021, 42(9): 2934.

Figures/Tables 14

References 37

1	Lai Z. P.， Bonilla G.， Diaz I.， Nery J. G.， Sujaoti K.， Amat M. A.， Kokkoli E.， Terasaki O.， Thompson R. W.， Tsapatsis M.， Vlachos D. G.， Science， 2003， 300（5618）， 456—460
2	Lai Z. P.， Tsapatsis M.， Nicolich J. R.， Adv. Funct. Mater.， 2004， 14（7）， 716—729
3	Muller G.， Narbeshuber T.， Mirth G.， Lercher J. A.， J. Phys. Chem.， 1994， 98（31）， 7436—7439
4	Caro J.， Noack M.， Richter-Mendau J.， Marlow F.， Petersohn D.， Griepentrog M.， Kornatowski J.， J. Phys. Chem.， 1993， 97（51）， 13685—13690
5	Kaerger J.， J. Phys. Chem.， 1991， 95（14）， 5558—5560
6	Pham T. C.， Kim H. S.， Yoon K. B.， Science， 2011， 334（6062）， 1533—1538
7	Min B.， Yang S.， Korde A.， Kwon Y. H.， Jones C. W.， Nair S.， Angew. Chem. Int. Ed.，2019， 58（24）， 8201—8205
8	Lu X. F.， Yang Y. W.， Zhang J. J.， Yan Y. S.， Wang Z. B.， J. Am. Chem. Soc.， 2019， 141（7）， 2916—2919
9	Banihashemi F.， Ibrahim A. F. M.， Babaluo A. A.， Lin J. Y. S.， Angew. Chem. Int. Ed.， 2019， 58（8）， 2519—2523
10	Xia D. Y.， Peng L.， Wu Z. Q.， Wang L. Z.， Jia Y. M.， Zhang C.， Gu X. H.， Chem. J. Chinese Universities， 2020， 41（12）， 2813—2821（夏敦焰，彭莉，吴政奇，王林之，贾逸民，张春，顾学红. 高等学校化学学报， 2020， 41（12）， 2813—2821）
11	Su M. H.， Study on Gas Separation and Shape⁃selective Catalysis Performance of Oriented Zeolite MFI Membrane， Ningxia University， Yinchuan， 2017（苏美慧. 取向MFI型分子筛膜的气体分离与择形催化性能研究，银川：宁夏大学， 2017）
12	Ji M. L.， Liu G. Z.， Chen C.， Wang L.， Zhang X. W.， Hu S. L.， Ma X. S.， Appl. Catal. A： Gen.， 2014， 482， 8—15
13	Liu H.， Synthesis of Orientation⁃tuned HZSM⁃5 Bi⁃layers and Its Performance in Catalytic Cracking， Tianjin University， Tianjin， 2017（刘红. 双层HZSM⁃5分子筛膜的取向调控及催化裂解性能研究，天津：天津大学， 2017）
14	Zhang Y. T.， Zhang C.， Gu X. H.， Chem. J. Chinese Universities， 2021， 42（1）， 289—298（张玉亭，张春，顾学红. 高等学校化学学报， 2021， 42（1）， 289—298）
15	Li Y. C.， Zhu G. F.， Wang Y.， Chai Y. M.， Liu C. G.， Micropor. Mesopor. Mater.， 2021， 312， 110790
16	Lu X. F.， Peng Y.， Wang Z. B.， Yan Y. S.， Micropor. Mesopor. Mater.， 2016， 230， 49—57
17	Ji M. L.， Liu G. Z.， Wang L.， Zhang X. W.， AIChE. J.， 2014， 60（6）， 1964—1968
18	Liu H.， Liu G. Z.， Zhang X. W.， Zhao D. D.， Wang L.， Micropor. Mesopor. Mater.， 2017， 244， 164—170
19	Wang Z. X.， Yan W. F.， Tian D. Y.， Cao X. J.， Yu J. H.， Xu R. R.， Acta Phys. Chim. Sin.， 2010， 26（7）， 2044—2048（王周翔，闫文付，田大勇，曹学静，于吉红，徐如人. 物理化学学报， 2010， 26（7）， 2044—2048）
20	Jiang X.， Zhuang Z.， Xin F.， Micropor. Mesopor. Mater.， 2013， 172， 141—145
21	Wang X. D.， Zhang B. Q.， Liu X. F.， Lin J. Y. S.， Adv. Mater.， 2006， 18（24）， 3261—3265
22	Lang L.， Liu X. F.， Zhang B. Q.， Appl. Surf. Sci.， 2009， 255（9）， 4886—4890
23	Wang Z. B.， Yan Y. S.， Chem. Mater.， 2001， 13（3）， 1101—1107
24	Aguado S.， Mcleary E. E.， Nijmeijer A.， Luiten M.， Jansen J. C.， Kapteijn F.， Micropor. Mesopor. Mater.， 2009， 120（1/2）， 165— 169
25	Hrabanek P.， Zikanova A.， Drahokoupil J.， Prokopova O.， Brabec L.， Jirka I.， Matejkova M.， Fila V.， de La Iglesia O.， Kocirik M.， Micropor. Mesopor. Mater.， 2013， 174， 154—162
26	Ji M. L.， Liu G. Z.， Wang L.， Zhang X. W.， Fuel， 2014， 134， 180—188
27	Fu D. L.， Schmidt J. E.， Pletcher P.， Karakilic P.， Ye X.， Vis C. M.， Bruijnincx P. C. A.， Filez M.， Mandemaker L. D. B.， Winnubst L.， Weckhuysen B. M.， Angew. Chem. Int. Ed.， 2018， 57（38）， 12458—12462
28	Ji M. L.， Controllable Fabrication and Catalytic Activity of b⁃Oriented HZSM⁃5 Coatings， Tianjin University， Tianjin， 2014（纪镁铃. b轴取向HZSM⁃5催化薄膜的可控制备及性能，天津：天津大学， 2014）
29	Wang Z. B.， Yan Y. S.， Micropor. Mesopor. Mater.， 2001， 48（1—3）， 229—238
30	Li S.， Li Z. J.， Bozhilov K. N.， Chen Z. W.， Yan Y. S.， J. Am. Chem. Soc.， 2004， 126（34）， 10732—10737
31	Ji M. L.， Liu G. Z.， Chen C.， Wang L.， Zhang X. W.， Micropor. Mesopor. Mater.， 2012， 155， 117—123
32	Lai R.， Yan Y. S.， Gavalas G. R.， Micropor. Mesopor. Mater.， 2000， 37（1/2）， 9—19
33	Wu S. C.， Luo X.， Long Y. F.， Zhang L.， Xu B. J.， Huang R.， J. Mater. Eng.， 2020， 48（11）， 99—107（吴胜财，罗弦，龙永富，张露，徐本军，黄润. 材料工程， 2020， 48（11）， 99—107）
34	Xu K.， Lv D. Y.， Xun C. Y.， Zheng Y. F.， Ge Z. H.， J. Mater. Sci. Eng.， 2005，（4）， 629—632（许可，吕德义，郇昌永，郑遗凡，葛忠华. 材料科学与工程学报， 2005，（4）， 629—632）
35	Wu Q. M.， Wang Y. Q.， Meng X. J.， Xiao F. S.， Chem. J. Chinese Universities， 2021， 42（1）， 21—28（吴勤明，王叶青，孟祥举，肖丰收. 高等学校化学学报， 2021， 42（1）， 21—28）
36	Li Y. C.， Li Y. X.， Zhu G. F.， Fan J.， Feng X.， Chai Y. M.， Liu C. G.， Ind. Eng. Chem. Res.， 2020， 59（20）， 9364—9371
37	Peng Y.， Lu X. F.， Wang Z. B.， Yan Y. S.， Angew. Chem. Int. Ed.， 2015， 54（19）， 5709—5712

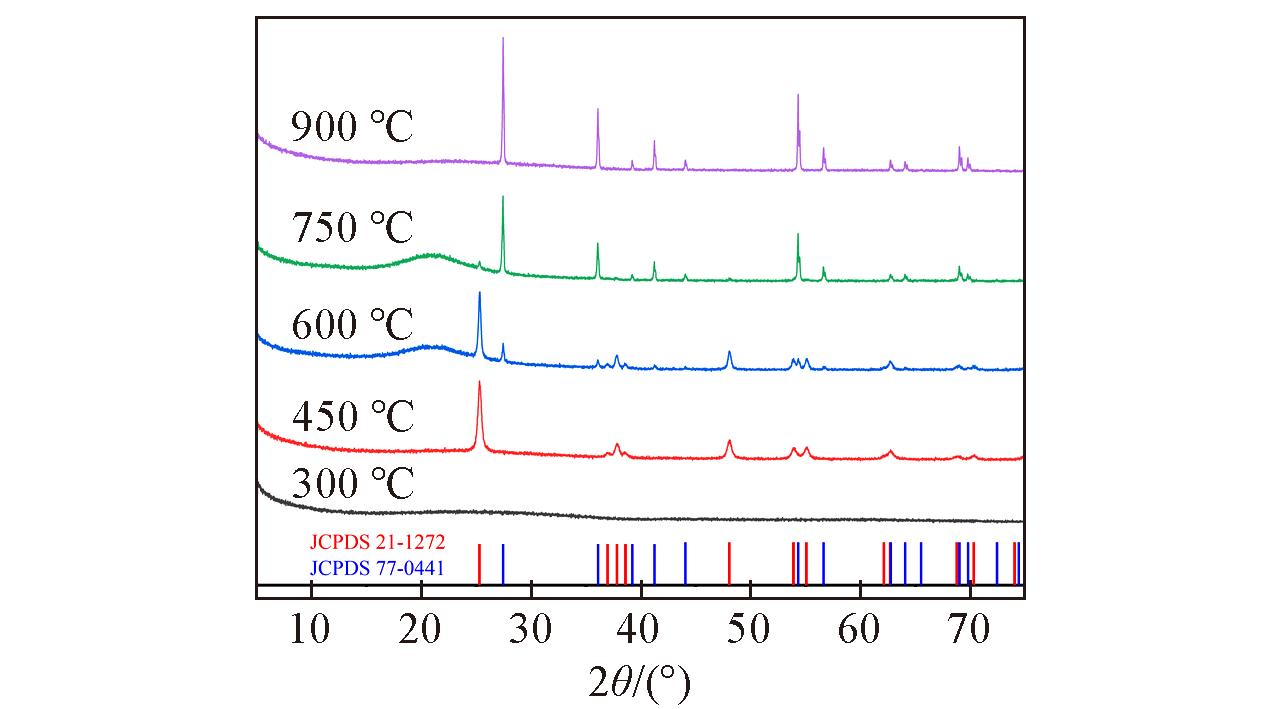

No.	Substrate	Modification method	Calcination temperature/℃	K_CPO（0k0）（%）
M01?1	304 Stainless steel slides	—	—	81.86
M01?2	α?Al₂O₃ slides	—	—	73.54
M02?1	304 Stainless steel slides	Supported oxide layer by dip?coating TiO₂ sol and calcination	450	88.87
M02?2	304 Stainless steel slides	Supported oxide layer by dip?coating SiO₂sol and calcination	450	75.85
M03?1	304 Stainless steel slides	Supported oxide layer by dip?coating TiO₂ sol and calcination	300	86.14
M03?2	304 Stainless steel slides	Supported oxide layer by dip?coating TiO₂ sol and calcination	600	87.80
M03?3	304 Stainless steel slides	Supported oxide layer by dip?coating TiO₂ sol and calcination	750	58.93
M03?4	304 Stainless steel slides	Supported oxide layer by dip?coating TiO₂ sol and calcination	900	49.70

No.	Substrate	Modification method	Calcination temperature/℃	K_CPO（0k0）（%）
M01?1	304 Stainless steel slides	—	—	81.86
M01?2	α?Al₂O₃ slides	—	—	73.54
M02?1	304 Stainless steel slides	Supported oxide layer by dip?coating TiO₂ sol and calcination	450	88.87
M02?2	304 Stainless steel slides	Supported oxide layer by dip?coating SiO₂sol and calcination	450	75.85
M03?1	304 Stainless steel slides	Supported oxide layer by dip?coating TiO₂ sol and calcination	300	86.14
M03?2	304 Stainless steel slides	Supported oxide layer by dip?coating TiO₂ sol and calcination	600	87.80
M03?3	304 Stainless steel slides	Supported oxide layer by dip?coating TiO₂ sol and calcination	750	58.93
M03?4	304 Stainless steel slides	Supported oxide layer by dip?coating TiO₂ sol and calcination	900	49.70

No.	n（TEOS）∶n（TBOT）∶n（TPAOH）∶n（H₂O）	Crystallization time and temperature	pH	K_CPO（0k0）（%）
M04?1	1∶0.010∶0.10∶40	72 h/180 ℃	10.68	77.01
M04?2	1∶0.010∶0.20∶40	72 h/180 ℃	11.52	74.28
M05?1	1∶0.010∶0.15∶20	72 h/180 ℃	11.64	77.27
M05?2	1∶0.010∶0.15∶100	72 h/180 ℃	10.80	80.56
M06?1	1∶0.010∶0.15∶40	72 h/170 ℃	11.33	84.29
M06?2	1∶0.010∶0.15∶40	72 h/190 ℃	11.33	85.49
M07?1	1∶0.010∶0.15∶40	12 h/180 ℃	11.31	87.15
M07?2	1∶0.010∶0.15∶40	96 h/180 ℃	11.31	85.30

No.	n（TEOS）∶n（TBOT）∶n（TPAOH）∶n（H₂O）	Crystallization time and temperature	pH	K_CPO（0k0）（%）
M04?1	1∶0.010∶0.10∶40	72 h/180 ℃	10.68	77.01
M04?2	1∶0.010∶0.20∶40	72 h/180 ℃	11.52	74.28
M05?1	1∶0.010∶0.15∶20	72 h/180 ℃	11.64	77.27
M05?2	1∶0.010∶0.15∶100	72 h/180 ℃	10.80	80.56
M06?1	1∶0.010∶0.15∶40	72 h/170 ℃	11.33	84.29
M06?2	1∶0.010∶0.15∶40	72 h/190 ℃	11.33	85.49
M07?1	1∶0.010∶0.15∶40	12 h/180 ℃	11.31	87.15
M07?2	1∶0.010∶0.15∶40	96 h/180 ℃	11.31	85.30
