硝酸钇Y(NO₃)₃· 6H₂O、 硝酸镱Yb(NO₃)₃· 5H₂O和硝酸铒Er(NO₃)₃· 5H₂O, 天津市光复精细化工研究所; 柠檬酸钠、 氟化钠、 罗丹明6G、 N-异丙基丙烯酰胺(用正己烷重结晶)和偶氮二异丁腈, 阿拉丁试剂有限公司; 丙烯酰氯、 3-苄基三硫代碳酸酯基丙酸、 丁胺、 三(2-羧乙基)膦和2-羧基苯甲醛, 阿达马斯试剂公司; 水合肼、 醋酸、 无水乙醇、 甲醇、 二氯甲烷、 四氢呋喃和1, 4-二噁烷, 国药集团化学试剂有限公司. 所有试剂和溶剂均为分析纯.

JEM-100SX型透射电子显微镜, 日本电子公司; D/Max-rB型X射线衍射(XRD)分析仪, 日本 Rigaku公司; Spectrum 100型傅里叶变换红外光谱分析仪, 美国PE公司; 瑞士 Mettler-Toledo DSC-821E型差示扫描量热仪; F-4600 型荧光分光光度计, 日本日立高新技术公司; Zetasizer Nano ZS90型动态光散射仪, 英国Malvern公司.

分别称取3.409 g Y(NO₃)₃· 6H₂O, 0.449 g Yb(NO₃)₃· 5H₂O和0.044 g Er(NO₃)₃· 5H₂O(Y∶ Yb∶ Er摩尔比为78∶ 20∶ 2), 加入适量去离子水溶解, 转移至100 mL容量瓶中, 配制成Re(NO₃)₃溶液.

取10 mL Re(NO₃)₃于烧杯中, 加去离子水和乙醇, 再加入0.118 g(0.5 mmol)配体柠檬酸钠和0.136 g(0.5 mmol) 3-苄基硫基硫代羰基硫基丙酸(BSPA), 搅拌0.5 h. 称取0.504 g(12 mmol) NaF配制NaF水溶液, 再将其逐滴滴加至上述溶液中, 滴加完毕后继续搅拌1 h, 转移至高压釜中, 放入烘箱中加热至160 ℃反应3 h, 冷却后离心, 用乙醇和水的混合溶液洗涤3次, 干燥后得到产物NaYF₄∶ Yb³⁺, Er³⁺纳米晶.

称取2.4 g(5 mmol)罗丹明6G, 溶于60 mL乙醇中, 磁力搅拌下, 逐滴滴加8 mL质量分数为80%的水合肼水溶液, 加热回流3 h, 将反应物过滤, 收集沉淀, 用乙醇洗涤, 室温下真空干燥, 得粉红色粉末R6GH(罗丹明6G酰肼).

称取0.4 g(1 mmol)R6GH和0.15 g(1 mmol)2-羧基苯甲醛溶于30 mL甲醇中, 加热至回流, 加入0.15 mL(约3滴)醋酸, 搅拌2 h后, 将反应物过滤, 收集白色沉淀物, 用甲醇/乙醚(体积比1∶ 1)洗涤, 室温下真空干燥, 得淡黄色粉末R6GHA.

称取1.8 g(1.5 mmol) R6GHA溶于30 mL无水二氯甲烷中, 加入21 μ L(1.5 mmol)三乙胺, 在冰浴搅拌下, 逐滴加入溶有122 μ L(1.5 mmol)丙烯酰氯的二氯甲烷溶液, 1 h内滴加完成, 继续反应2 h后, 转移至30 ℃水浴中并在氮气保护下反应20 h. 旋转蒸发得到红色固体, 将其过硅胶柱分离[乙酸乙酯/石油醚体积比6∶ 1 作洗脱液, 添加0.5%(体积分数)三乙胺], 得到淡粉色粉末R6GHA单体. 反应过程如Scheme 2所示.

Scheme 2

	Figure Option ViewDownloadNew Window
	Scheme 2 Synthetic routes of R6GHA monomer

分别称取0.03 g经BSPA功能化纳米晶、 0.566 g N-异丙基丙烯酰胺(NIPAm)和4 mL 1, 4-二噁烷, 加入封管中, 加入1.6 mg(0.01 mmol)偶氮二异丁腈, 升温至 70 ℃, 在氮气氛下恒温反应6 h后, 迅速冷却封管, 反应物用1, 4-二噁烷稀释, 再用乙醚沉淀, 离心. 重复溶解稀释-沉淀循环3次, 得NaYF₄∶ Yb³⁺, Er³⁺/PNIPAm纳米凝胶.

称取1.2 g NaYF₄∶ Yb³⁺, Er³⁺/PNIPAm纳米凝胶, 溶于10 mL 四氢呋喃中, 加入36 mg(0.5 mmol)丁胺和少量三(2-羧乙基)膦, 在氮气氛下搅拌反应1 h后, 加入1.18 g(2 mmol)R6GHA单体, 于室温下搅拌反应10 h后, 用四氢呋喃稀释, 再用乙醚沉淀, 离心, 重复溶解稀释-沉淀循环3次, 得NaYF₄∶ Yb³⁺, Er³⁺/PNIPAm-co-R6GHA复合纳米凝胶.

样品颗粒形态的TEM照片如图1所示. 粒径分布的DLS(见本文支持信息图S1). 由图1可见, 合成的纳米晶粒径为25 nm左右, 总体呈单分散. 经BSPA功能化后的纳米晶粒径未见明显变化, 仍为25 nm左右. BSPA表面功能化的NaYF₄∶ Yb³⁺, Er³⁺纳米晶引发NIPAm的RAFT聚合制备的复合纳米凝胶粒径为60~150 nm, 粒径分布变宽.

Fig.1

	Figure Option ViewDownloadNew Window
	Fig.1 TEM images of NaYF4∶ Yb3+, Er3+ nanocrystals(A), BSPA functionalized nanocrystals(B) and complex nanogels(C)

图2给出了样品的FTIR图谱. 其中, NaYF₄∶ Yb³⁺, Er³⁺纳米晶的红外谱图中, 3425 cm^-1是H₂O的伸缩振动吸收峰, 1635 cm^-1是COO^-的伸缩振动吸收峰, 1405 cm^-1为CH₂— 的伸缩振动吸收峰, 应为纳米晶表面配体柠檬酸钠所致. BSPA功能化NaYF₄∶ Yb³⁺, Er³⁺纳米晶谱图中, 1660, 1618和1550 cm^-1为BSPA中苯环的C ＝C的伸缩振动吸收峰, 1249 cm^-1为C— S振动吸收峰, 1160 cm^-1是C— N伸缩振动吸收峰, 985 cm^-1是C ＝S伸缩振动吸收峰, 745 cm^-1为苯环C— H振动吸收峰. 与BSPA功能化纳米晶相比, 复合纳米凝胶谱图中, 3285 cm^-1为— NH— 的吸收峰, 2978 cm^-1处为CH₂— 伸缩振动吸收峰, 1729 cm^-1处为酰胺基中羰基的伸缩振动吸收峰, 1317和1022 cm^-1为— CH(CH₃)₂的吸收峰^[22].

Fig.2

	Figure Option ViewDownloadNew Window
	Fig.2 FTIR spectra of NaYF4∶ Yb3+, Er3+ nanocrystals(a), BSPA functionalized nanocrystals(b) and complex nanogels(c)

FTIR分析表明, BSPA实现了对NaYF₄∶ Yb³⁺, Er³⁺纳米晶的功能化. 纳米晶在其表面BSPA的作用下, 得到了复合纳米凝胶.

为了进一步确认纳米凝胶的组成, 对样品进行了XRD分析, 结果见图3. 其中, NaYF₄∶ Yb³⁺, Er³⁺纳米晶的特征衍射峰位于2θ =28.06° , 32.38° , 46.45° , 55.08° , 57.85° , 67.90° , 74.96° , 77.30° 处, 分别对应(111), (200), (220), (311), (222), (400), (331), (420)晶面, 与JCPDS标准卡片(JCPDS No.060342)对比基本一致, 说明制备的纳米晶为立方晶型. BSPA功能化纳米晶的XRD图谱显示, 与修饰前相比, 其特征峰的位置没有明显变化, 说明经BSPA修饰过程对纳米晶的晶型无明显影响.

Fig.3

	Figure Option ViewDownloadNew Window
	Fig.3 XRD patterns of NaYF4∶ Yb3+, Er3+ nanocrystals(a), BSPA functionalized nanocrystals(b) and complex nanogels(c)

NaYF₄∶ Yb³⁺, Er³⁺/PNIPAm-co-R6GHA复合纳米凝胶的XRD图谱中, NaYF₄∶ Yb³⁺, Er³⁺纳米晶的各特征衍射峰仍然存在, 说明复合纳米凝胶中NaYF₄∶ Yb³⁺, Er³⁺纳米晶仍为立方晶型, 即RAFT聚合过程对纳米晶的晶型未产生明显影响.

图4给出了BSPA修饰纳米晶前后的荧光发射(PL)光谱. 以往的研究^[23]表明, NaYF₄∶ Yb³⁺, Er³⁺纳米晶的上转换发光主要通过能量转移, Yb³⁺吸收1个光子后, 从²F_7/2基态跃迁到 ²F_5/2激发态, 处于激发态的电子能量高而不稳定, 会释放能量返回基态, 电子返回基态时将能量传递给Er³⁺, 使之从⁴I_15/2基态跃迁到 ⁴I_11/2激发态, 同时Yb³⁺返回到基态; 在此基础上, 处于 ⁴I_11/2能级的Er³⁺继续吸收Yb^{3 +}传递的能量, 由 ⁴I_11/2跃迁至 ⁴F_7/2, 发出524 nm的荧光. 然后经过电子无辐射弛豫过程衰减至⁴H_11/2和 ⁴S_3/2, 辐射跃迁返回至基态能级时, 发出542 nm的荧光. BSPA功能化后纳米晶的荧光发射峰仍然位于524和542 nm, 但发光强度略有下降, 说明BSPA功能化对纳米晶的荧光发射影响较小.

Fig.4

	Figure Option ViewDownloadNew Window
	Fig.4 PL spectra of NaYF4∶ Yb3+, Er3+nanocrystals(a) and BSPA functionalized nanocrystals(b) V(EtOH)/V(water)=1∶ 4; pH=7; temperature: 25 ℃; λ ex=980 nm.

图5(A)为复合纳米凝胶的上转换变温PL光谱. 为了清晰地观察纳米凝胶荧光发射与环境的关联性, 将PL光谱中不同温度下542 nm发射峰强度绘于图5(B). 结果表明, 纳米凝胶的荧光发射峰主要为位于542 nm处的高能态发光带和523 nm发光带; 随着温度的升高, 纳米凝胶的荧光发射强度逐渐增强, 且在 32~34 ℃间荧光强度变化幅度相对较大. 说明复合纳米凝胶的荧光强度与环境温度之间存在明显的关联特性.

Fig.5

	Figure Option ViewDownloadNew Window
	Fig.5 PL spectra of complex nanogels(A) and PL intensity of complex nanogels at 542 nm as a function of temperature(B) V(EtOH)∶ V(water)=1∶ 4; pH=7; λ ex=980 nm.

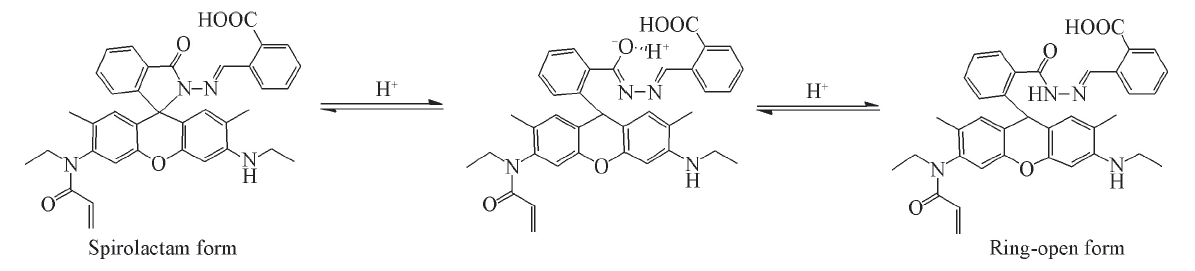

Scheme 3

	Figure Option ViewDownloadNew Window
	Scheme 3 Schematic illustration of pH induced R6GHA ring-opening reaction

众所周知, 温敏性凝胶会随环境温度的变化而发生体积相转变, 此过程中通常伴随相变热的发生. 根据相关研究^{[10, 24]}, 可将示差扫描量热(DSC)测得的吸热峰温作为复合凝胶的临界相转变温度(LCST). 复合纳米凝胶的DSC结果见图6. 由DSC 曲线可知, 该复合纳米凝胶在31~36 ℃之间发生了体积相转变, 其LCST约为33.8 ℃. 结合DSC曲线与PL图谱分析可以发现, 复合纳米凝胶荧光强度的变化与其相变过程基本一致.

Fig.6

	Figure Option ViewDownloadNew Window
	Fig.6 DSC curve of complex nanogels

在中性条件下, R6GHA结构中的内酰胺键处于无荧光发射的闭环状态; 而在酸性溶液中, R6GHA的内酰胺键中的羰基可被H⁺活化, 并导致内酰胺键开环, 产生荧光发射^[25], 如Scheme 3所示. 因此利用R6GHA的这种pH敏感特性及其与NaYF₄∶ Yb³⁺, Er³⁺纳米晶之间的能量传递, 设定不同的环境pH值, 则通过PL光谱测定, 即可观察不同pH值时NaYF₄∶ Yb³⁺, Er³⁺纳米晶与R6GHA之间的FRET现象.

图7(A)给出了不同pH值下复合纳米凝胶的荧光光谱. 结果表明, 在pH=7的水溶液中, 未检出R6GHA在579 nm处的荧光发射峰, 表明在中性条件下NaYF₄∶ Yb³⁺, Er³⁺纳米晶与R6GHA之间未产生荧光能量传递. 而随着体系酸性逐步增强(pH值从6降低到1), PL光谱中出现了R6GHA的荧光特征发射峰, 且发射峰强度逐渐增强, 相应的NaYF₄∶ Yb³⁺, Er³⁺纳米晶的位于541 nm处的发射峰强度则相应减弱. 如图7(B)所示, 2个发射峰的荧光强度比(I₅₇₉/I₅₄₁)也越来越高. 说明在酸性条件下, NaYF₄∶ Yb³⁺, Er³⁺纳米晶与R6GHA之间发生了荧光能量转移, 且随着体系酸性的提高, 荧光强度比(I₅₇₉/I₅₄₁)相应提高, 荧光能量转移逐渐增强.

Fig.7

	Figure Option ViewDownloadNew Window
	Fig.7 PL spectra of composite nanogels(A) and fluorescence intensity ratio of complex nanogels(B) at various pH values V(EtOH)∶ V(water)=1∶ 4; temperature: 25 ℃; λ ex=980 nm.

为探讨不同金属离子对复合纳米凝胶荧光性能的影响, 分别选择Hg²⁺, Cu²⁺, Pb²⁺, Ca²⁺, Zn²⁺, Ag⁺, Na⁺和K⁺等金属离子为研究对象, 测定了不同金属离子对复合纳米凝胶荧光发射的影响(图8). 从图8(A)可以看出, 在980 nm近红外光激发下Hg²⁺对R6GHA单体的发射峰有显著影响, Cu²⁺有较小影响, 这是由于Cu²⁺的d⁹电子层对R6GHA产生一定的荧光猝灭所致^[26], 而其它金属离子对其荧光发射几乎无影响. 图8(B)是复合纳米凝胶在不同金属离子存在下I₅₇₉/I₅₄₁的变化情况. 可以看出, Hg²⁺对复合纳米凝胶的荧光发射影响最大. 这表明复合纳米凝胶的荧光发射对Hg²⁺有选择性响应.

Fig.8

	Figure Option ViewDownloadNew Window
	Fig.8 PL spectra of complex nanogels at solutions containing various metal ions(A) and fluorescence intensity ratio of complex nanogels in the presence of various metal ions(B) (A) Solvent: V(EtOH)/V(water)=1∶ 4; pH=7; temperatue: 25 ℃; λ ex=980 nm; concentration of metal ions: 80 μ mol/L. (B) Hg2+ was prepared by reaction of HgO and HNO3, other metal ions were their nitrate.

在乙醇/水溶液中, R6GHA分子的内酰胺键以无荧光发射的闭环结构存在, 因此采用PL光谱检测不出R6GHA的特征荧光发射^[27]; 当体系中存在Hg²⁺时, 其内酰胺键因与Hg²⁺形成配合物而开环, 并出现荧光发射, 而其它金属离子几乎无影响, 从而可以作为Hg²⁺的选择性荧光探针. 其机理如Scheme 4所示. 本文对R6GHA进行乙烯基功能化, 为验证功能化后的R6GHA单体是否仍具有该特性, 对其在有、 无Hg²⁺存在下的荧光光谱进行了测定. 结果见图9. 在乙醇/水溶液中, R6GHA单体在595 nm处有极弱的发射峰, 这是由于痕量功能单体存在开环形式所发出的荧光发射所致. 在该溶液中加入Hg²⁺后, R6GHA单体在595 nm处产生明显增强的荧光发射, 说明该单体对Hg²⁺仍然具有PL响应.

Scheme 4

	Figure Option ViewDownloadNew Window
	Scheme 4 Schematic illustration of Hg2+ induced ring-opening reaction of R6GHA monomer

Fig.9

	Figure Option ViewDownloadNew Window
	Fig.9 Effect of Hg2+ on the fluorescence emission of R6GHA monomer c(Hg2+)/(μ mol· L-1): a. 0; b. 80.Solvent: V(EtOH)/V(water)=1∶ 4.

图10(A)是不同Hg²⁺浓度下, 复合纳米凝胶的荧光光谱. 在Hg²⁺浓度为0时, NaYF₄∶ Yb³⁺, Er³⁺纳米晶在541 nm处的荧光发射峰强度最高, 而未观察到R6GHA单体在579 nm处的荧光发射. 这表明在没有Hg²⁺存在的条件下, 在NaYF₄∶ Yb³⁺, Er³⁺纳米晶与R6GHA单体之间不能发生荧光能量共振转移. 然而, 随着Hg²⁺浓度逐渐提高, NaYF₄∶ Yb³⁺, Er³⁺纳米晶在541 nm处的荧光发射峰逐渐减弱, 而579 nm处的荧光发射峰逐渐增强. 这是由于随着Hg²⁺浓度提高, 越来越多的R6GHA单体中内酰胺键开环与之形成配合物. 由图10(B)可以看出, 随着Hg²⁺浓度的提高, 复合纳米凝胶的I₅₇₉/I₅₄₁逐渐提高, 当Hg²⁺浓度增至100 μ mol/L以上时, I₅₇₉/I₅₄₁趋于平缓.

Fig.10

	Figure Option ViewDownloadNew Window
	Fig.10 PL spectra of complex nanogels(A) and fluorescence intensity ratio of complex nanogels(B) at various concentrations of Hg2+ ions V(EtOH)/V(water)=1∶ 4; pH=7; temperature: 25 ℃; λ ex=980 nm.

Hg²⁺存在下复合纳米凝胶对环境温度的荧光响应性能的影响见图11. 可以看出, 在Hg²⁺存在下, 随着温度的升高, NaYF₄∶ Yb³⁺, Er³⁺纳米晶在541 nm处的发射峰强度下降, 而R6GHA在579 nm处发射峰强度提高, 并且在33 ℃左右上升幅度达到最大, 随后上升幅度趋于平缓. 从图11(B)中可看出, 复合纳米凝胶的I₅₇₉/I₅₄₁随着温度的升高而增大, 超过36 ℃之后, 上升幅度趋于平缓. 这是由于, 在Hg²⁺存在下, R6GHA中的内酰胺键与之形成配合物. 随着环境温度的升高, 复合纳米凝胶中PNIPAm大分子发生相转变, 导致PNIPAm大分子链收缩, NaYF₄∶ Yb³⁺, Er³⁺纳米晶与R6GHA发色团之间的距离相应缩短, 两者之间的荧光能量传递相应增强.

Fig.11

	Figure Option ViewDownloadNew Window
	Fig.11 PL spectra of complex nanogels(A) and fluorescence intensity ratio of complex nanogels(B) at various temperatures V(EtOH)/V(water)=1∶ 4; pH=7; λ ex=980 nm; c(Hg2+)=80 μ mol/L.
